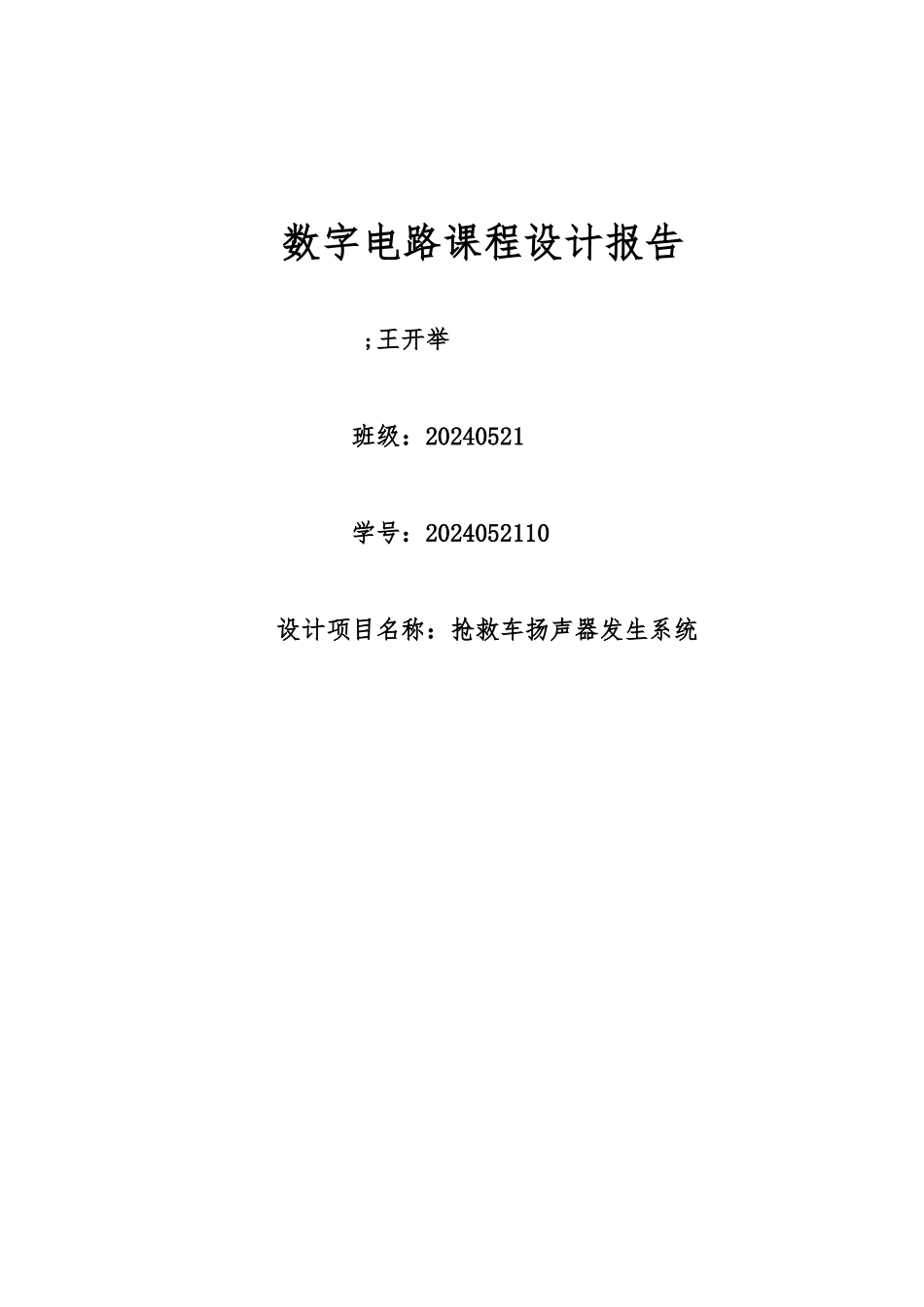

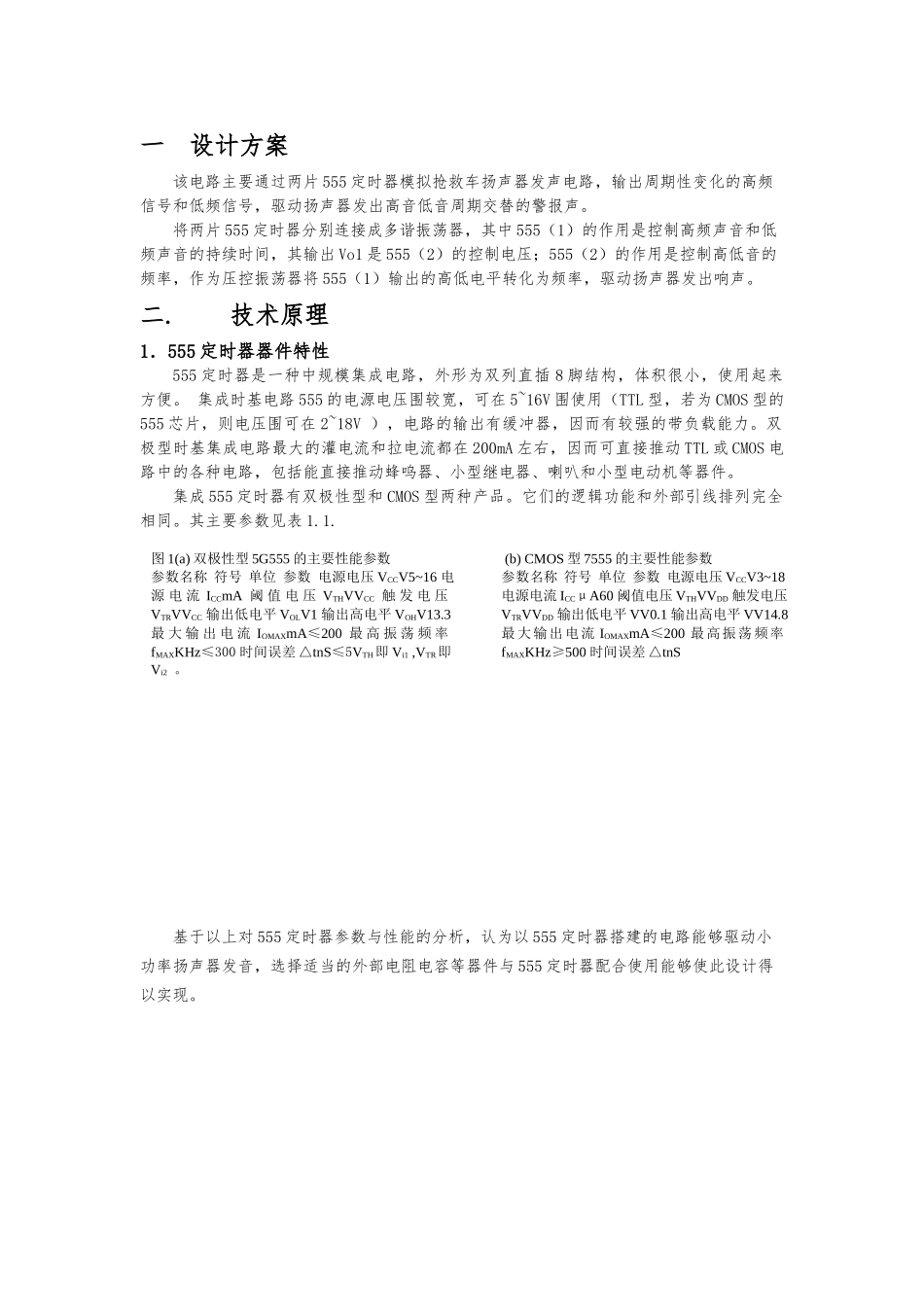

数字电路课程设计报告 ;王开举 班级：20240521 学号：2024052110 设计项目名称：抢救车扬声器发生系统 一 设计方案该电路主要通过两片 555 定时器模拟抢救车扬声器发声电路，输出周期性变化的高频信号和低频信号，驱动扬声器发出高音低音周期交替的警报声。将两片 555 定时器分别连接成多谐振荡器，其中 555（1）的作用是控制高频声音和低频声音的持续时间，其输出 Vo1 是 555（2）的控制电压；555（2）的作用是控制高低音的频率，作为压控振荡器将 555（1）输出的高低电平转化为频率，驱动扬声器发出响声。二. 技术原理1．555 定时器器件特性555 定时器是一种中规模集成电路，外形为双列直插 8 脚结构，体积很小，使用起来方便。 集成时基电路 555 的电源电压围较宽，可在 5~16V 围使用（TTL 型，若为 CMOS 型的555 芯片，则电压围可在 2~18V ），电路的输出有缓冲器，因而有较强的带负载能力。双极型时基集成电路最大的灌电流和拉电流都在 200mA 左右，因而可直接推动 TTL 或 CMOS 电路中的各种电路，包括能直接推动蜂呜器、小型继电器、喇叭和小型电动机等器件。集成 555 定时器有双极性型和 CMOS 型两种产品。它们的逻辑功能和外部引线排列完全相同。其主要参数见表 1.1.基于以上对 555 定时器参数与性能的分析，认为以 555 定时器搭建的电路能够驱动小功率扬声器发音，选择适当的外部电阻电容等器件与 555 定时器配合使用能够使此设计得以实现。图 1(a) 双极性型 5G555 的主要性能参数参数名称 符号 单位 参数 电源电压 VCCV5~16 电源 电 流 ICCmA 阈 值 电 压 VTHVVCC 触 发 电 压VTRVVCC 输出低电平 VOLV1 输出高电平 VOHV13.3最 大 输 出 电 流 IOMAXmA≤200 最 高 振 荡 频 率fMAXKHz≤300 时间误差 △tnS≤5VTH即 Vi1 ,VTR即Vi2 。 (b) CMOS 型 7555 的主要性能参数参数名称 符号 单位 参数 电源电压 VCCV3~18电源电流 ICCμA60 阈值电压 VTHVVDD 触发电压VTRVVDD 输出低电平 VV0.1 输出高电平 VV14.8最大输出电流 IOMAXmA≤200 最高振荡频率fMAXKHz≥500 时间误差 △tnS2.555 定时器部结构与工作原理1> 部结构：555 定时器的部电路框图与逻辑符号和管脚排列分别如图 1 和图 2 所示。Vi1（TH）：高电平触发端，简称高触发端，又称阈值端，标志为 TH。Vi2（）：低电平触发端，简称低触发端，标志为。VCO：控...
