数据流程图案例

数据流程图案例_第1页
1/5
数据流程图案例_第2页
2/5
数据流程图案例_第3页
3/5

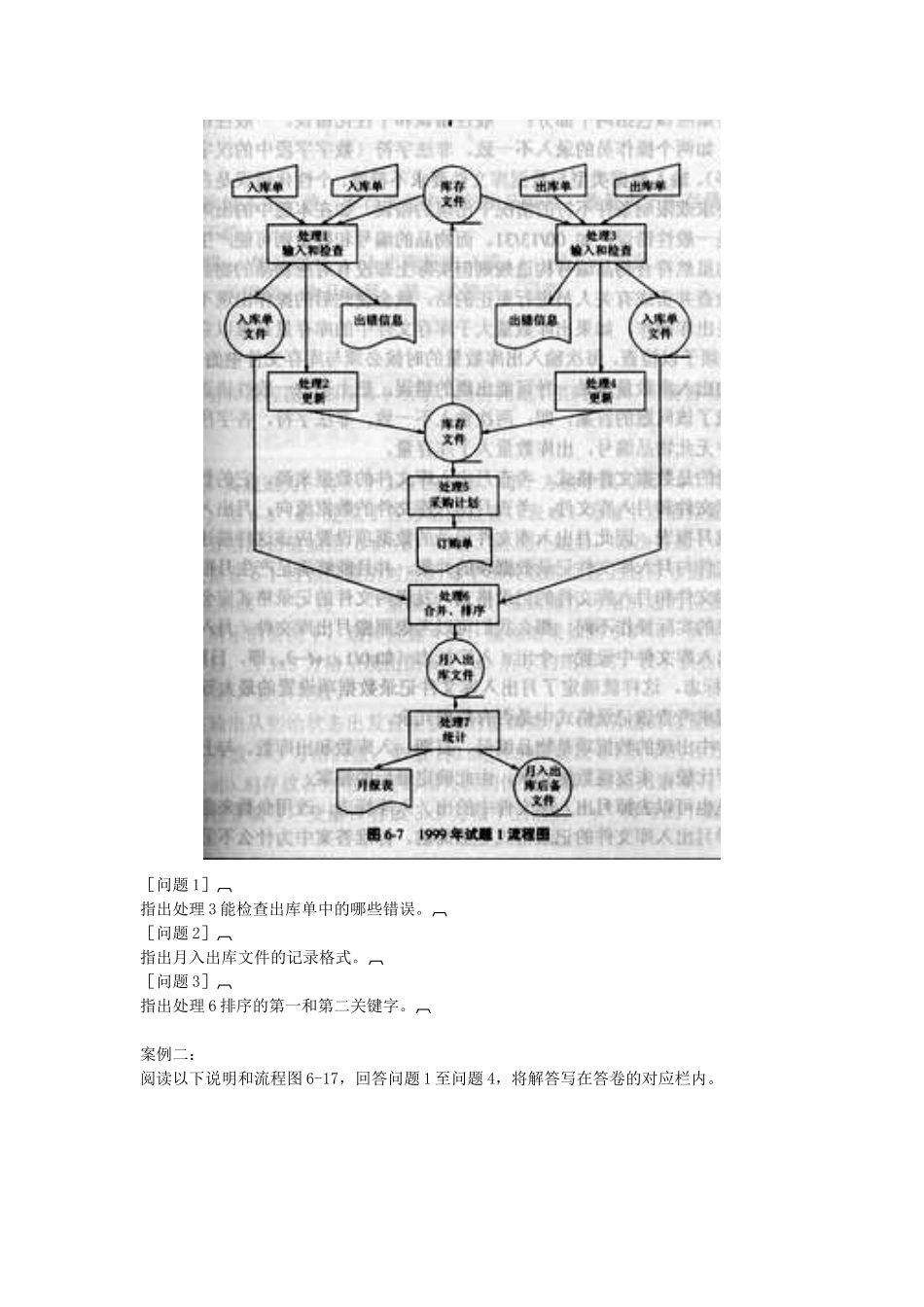

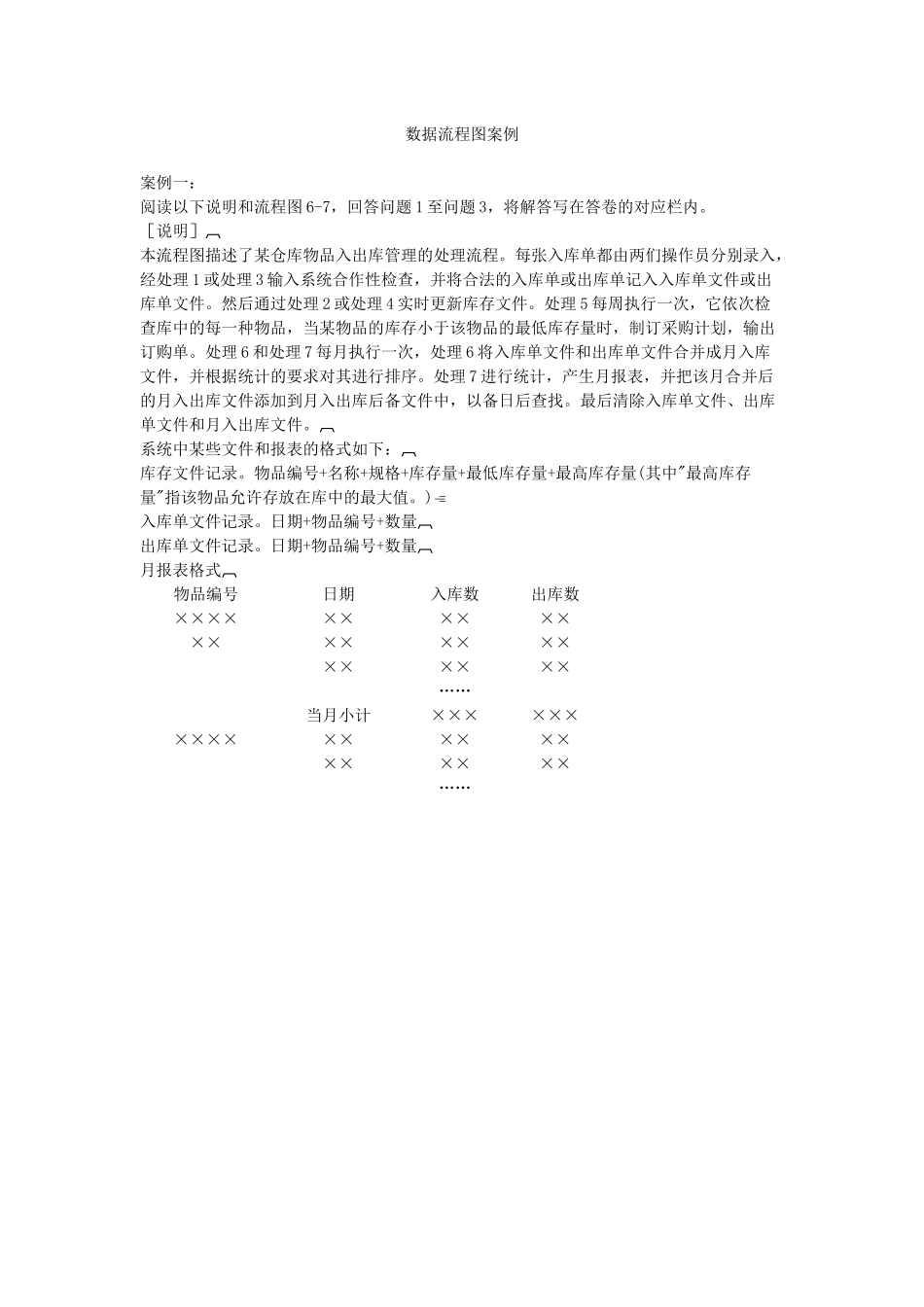

数据流程图案例案例一:阅读以下说明和流程图 6-7,回答问题 1 至问题 3,将解答写在答卷的对应栏内。[说明]本流程图描述了某仓库物品入出库管理的处理流程。每张入库单都由两们操作员分别录入,经处理 1 或处理 3 输入系统合作性检查,并将合法的入库单或出库单记入入库单文件或出库单文件。然后通过处理 2 或处理 4 实时更新库存文件。处理 5 每周执行一次,它依次检查库中的每一种物品,当某物品的库存小于该物品的最低库存量时,制订采购计划,输出订购单。处理 6 和处理 7 每月执行一次,处理 6 将入库单文件和出库单文件合并成月入库文件,并根据统计的要求对其进行排序。处理 7 进行统计,产生月报表,并把该月合并后的月入出库文件添加到月入出库后备文件中,以备日后查找。最后清除入库单文件、出库单文件和月入出库文件。系统中某些文件和报表的格式如下:库存文件记录。物品编号+名称+规格+库存量+最低库存量+最高库存量(其中"最高库存量"指该物品允许存放在库中的最大值。)入库单文件记录。日期+物品编号+数量出库单文件记录。日期+物品编号+数量月报表格式物品编号日期入库数出库数×××××× ××××××××××××××××××……当月小计××××××××××××××××××××××……[问题 1]指出处理 3 能检查出库单中的哪些错误。[问题 2]指出月入出库文件的记录格式。[问题 3]指出处理 6 排序的第一和第二关键字。案例二:阅读以下说明和流程图 6-17,回答问题 1 至问题 4,将解答写在答卷的对应栏内。[说明]某公司将其生产的商品通过若干销售点进行销售。销售点在收到商品后的规定时间内把货款江给公司。流程图描述了该公司发货、收款、催款的处理过程。其中部分文件和单据的格式如下。商品文件:商品代号、商品名称、单价销售点文件:销售点代号、销售点名称、地址发货单:发货日期、销售代号、商品代号、数量、金额收款单:收款日期、销售代号、商品代号、数量、金额、该商品的发货日期处理 1~3 把当天的发货单合并到发货文件。处理 4~6 把当天的收款单合并到收款文件。处理 7 在发货文件中当天已收款的记录确良加上已收款标记。处理 8 和处得 9 在月末执行一次,主要用于输出月发货报告、催款通知单、月收款报告。[问题 1]详细写出流程图中商品文件和销售点文件对处理 1 的作用。[问题 2]说明处理 8 为何要写发货...
