数控车床加工椭圆类零件的初步探讨

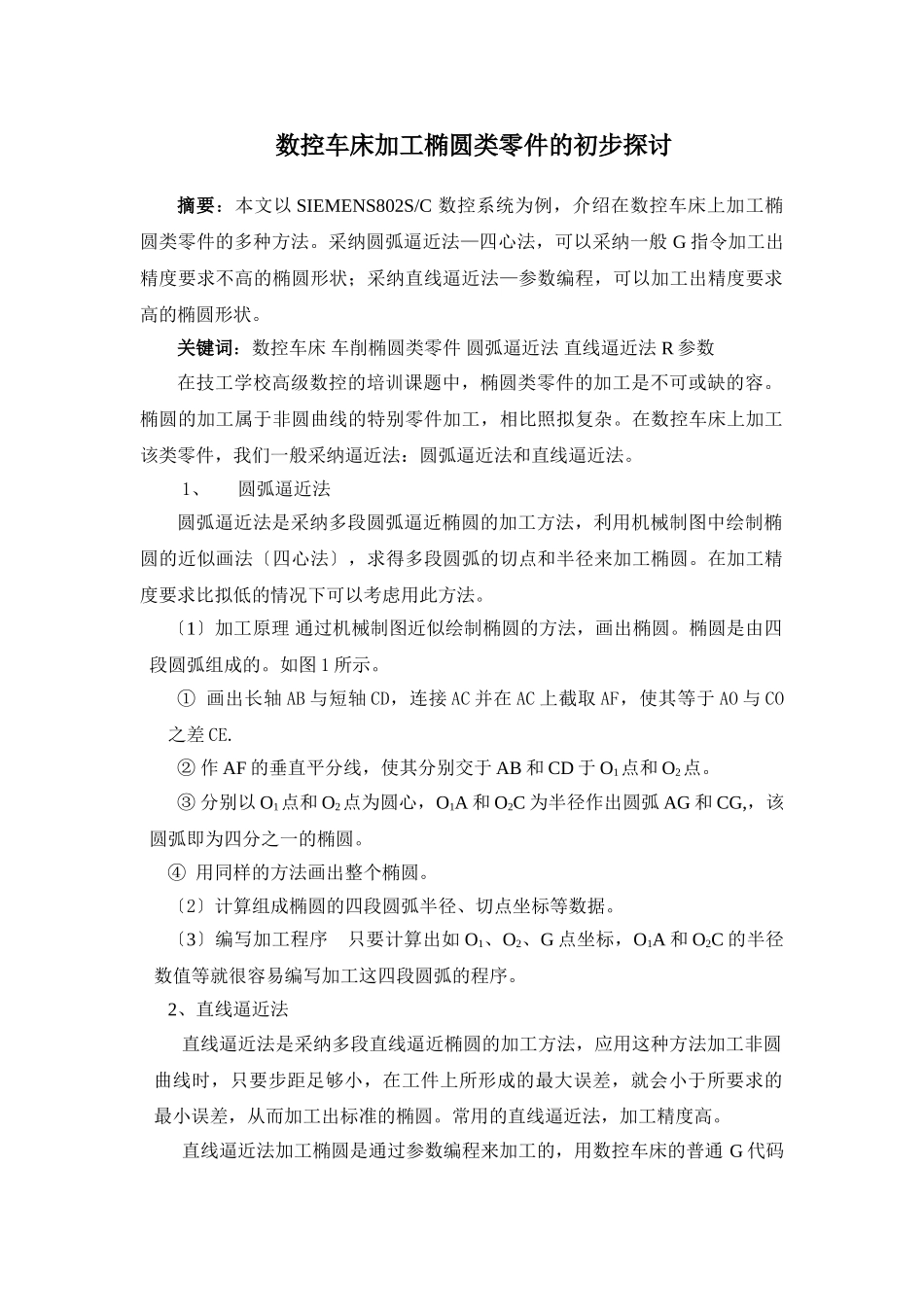

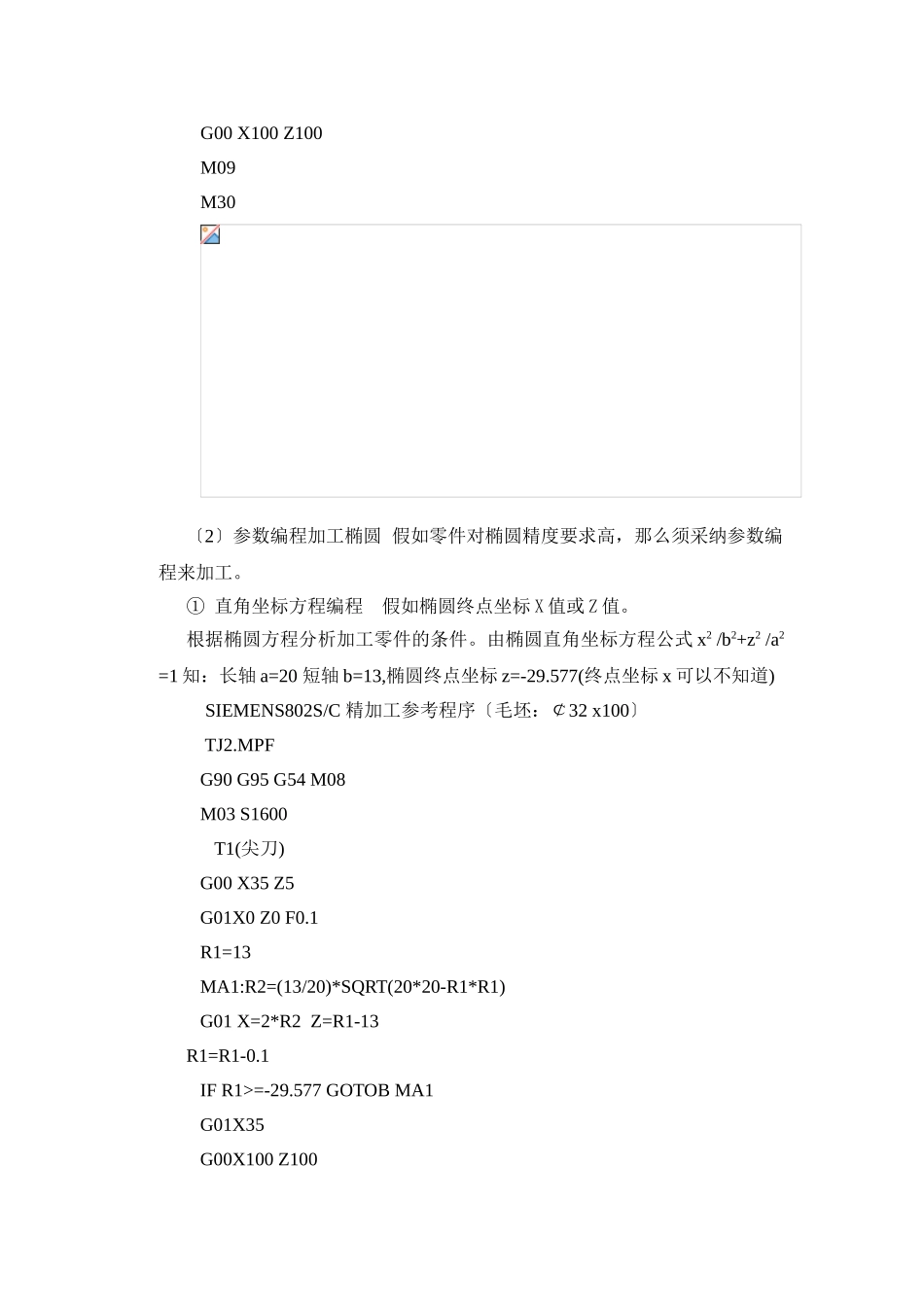

数控车床加工椭圆类零件的初步探讨摘要：本文以 SIEMENS802S/C 数控系统为例，介绍在数控车床上加工椭圆类零件的多种方法。采纳圆弧逼近法—四心法，可以采纳一般 G 指令加工出精度要求不高的椭圆形状；采纳直线逼近法—参数编程，可以加工出精度要求高的椭圆形状。关键词：数控车床 车削椭圆类零件 圆弧逼近法 直线逼近法 R 参数 在技工学校高级数控的培训课题中，椭圆类零件的加工是不可或缺的容。椭圆的加工属于非圆曲线的特别零件加工，相比照拟复杂。在数控车床上加工该类零件，我们一般采纳逼近法：圆弧逼近法和直线逼近法。1、圆弧逼近法圆弧逼近法是采纳多段圆弧逼近椭圆的加工方法，利用机械制图中绘制椭圆的近似画法〔四心法〕，求得多段圆弧的切点和半径来加工椭圆。在加工精度要求比拟低的情况下可以考虑用此方法。〔1〕加工原理 通过机械制图近似绘制椭圆的方法，画出椭圆。椭圆是由四段圆弧组成的。如图 1 所示。① 画出长轴 AB 与短轴 CD，连接 AC 并在 AC 上截取 AF，使其等于 AO 与 CO之差 CE.② 作 AF 的垂直平分线，使其分别交于 AB 和 CD 于 O1点和 O2点。③ 分别以 O1点和 O2点为圆心，O1A 和 O2C 为半径作出圆弧 AG 和 CG,，该圆弧即为四分之一的椭圆。④ 用同样的方法画出整个椭圆。〔2〕计算组成椭圆的四段圆弧半径、切点坐标等数据。〔3〕编写加工程序 只要计算出如 O1、O2、G 点坐标，O1A 和 O2C 的半径数值等就很容易编写加工这四段圆弧的程序。 2、直线逼近法直线逼近法是采纳多段直线逼近椭圆的加工方法，应用这种方法加工非圆曲线时，只要步距足够小，在工件上所形成的最大误差，就会小于所要求的最小误差，从而加工出标准的椭圆。常用的直线逼近法，加工精度高。 直线逼近法加工椭圆是通过参数编程来加工的，用数控车床的普通 G 代码指令是难以加工的。参数编程指令适合抛物线、椭圆、双曲线等非圆曲线编程,还适合于图形一样，只是尺寸不同的系列零件编程，同样适用于工艺路径一样，只是位置数据不同的系列零件的编程。使用参数编程可以极大的提高编程效率，大大简化程序，并能够扩展数控机床的使用围。本文主要以SIEMENS802S/C 数控系统为例，介绍使用参数编程加工椭圆的方法。(1)加工原理 SIEMENS 系统中 R 参数作为变量，通过对 R 参数进展赋值、运算等处理，从而使程序实现规律变化的动作，从而提高编程的灵活性和适用性。使用 R 参数编程时...
