施工组织设计(改动后)

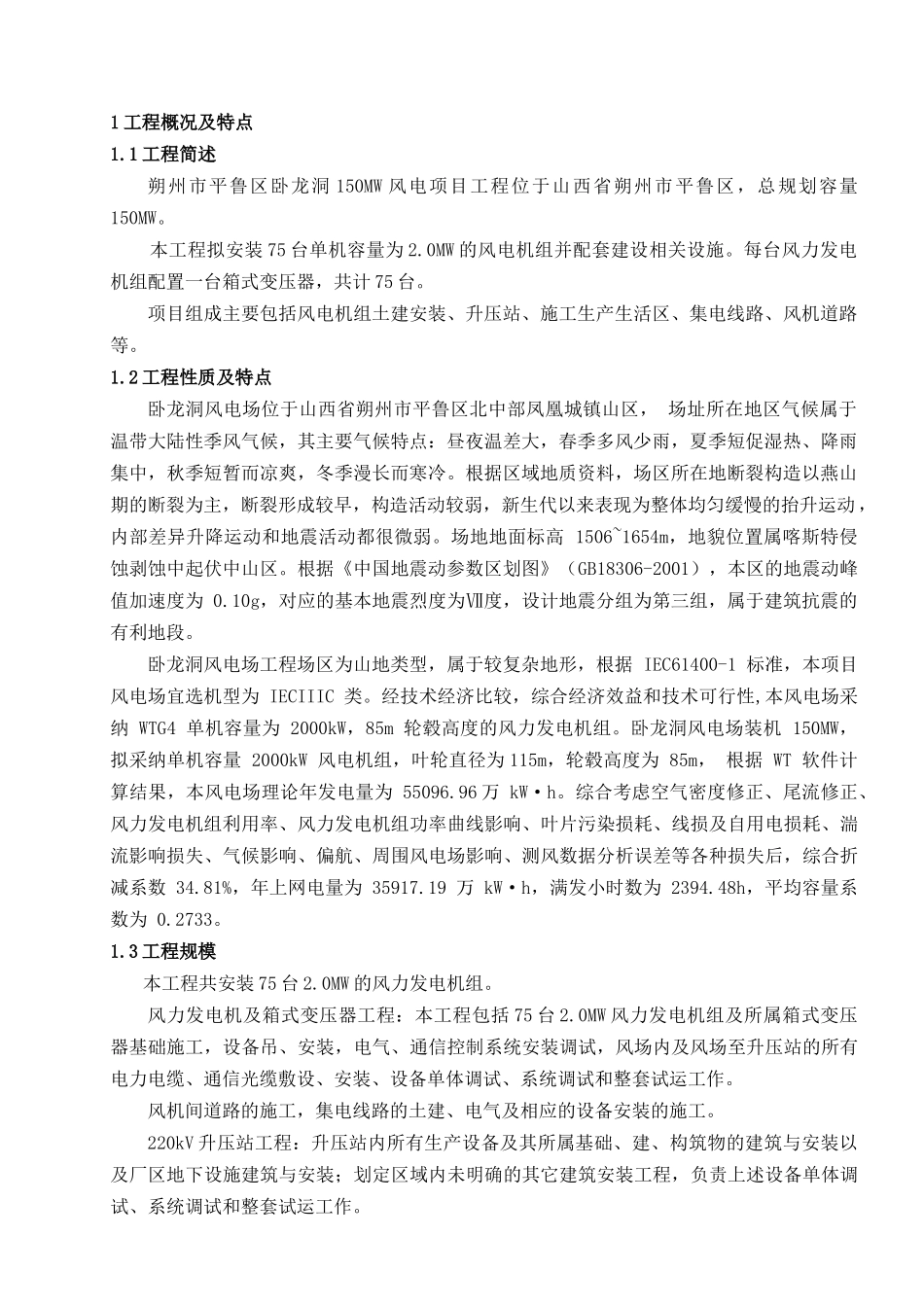

1 工程概况及特点1.1 工程简述朔州市平鲁区卧龙洞 150MW 风电项目工程位于山西省朔州市平鲁区，总规划容量150MW。 本工程拟安装 75 台单机容量为 2.0MW 的风电机组并配套建设相关设施。每台风力发电机组配置一台箱式变压器，共计 75 台。项目组成主要包括风电机组土建安装、升压站、施工生产生活区、集电线路、风机道路等。1.2 工程性质及特点卧龙洞风电场位于山西省朔州市平鲁区北中部凤凰城镇山区， 场址所在地区气候属于温带大陆性季风气候，其主要气候特点：昼夜温差大，春季多风少雨，夏季短促湿热、降雨集中，秋季短暂而凉爽，冬季漫长而寒冷。根据区域地质资料，场区所在地断裂构造以燕山期的断裂为主，断裂形成较早，构造活动较弱，新生代以来表现为整体均匀缓慢的抬升运动 ，内部差异升降运动和地震活动都很微弱。场地地面标高 1506~1654m，地貌位置属喀斯特侵蚀剥蚀中起伏中山区。根据《中国地震动参数区划图》（GB18306-2001），本区的地震动峰值加速度为 0.10g，对应的基本地震烈度为Ⅶ度，设计地震分组为第三组，属于建筑抗震的有利地段。卧龙洞风电场工程场区为山地类型，属于较复杂地形，根据 IEC61400-1 标准，本项目风电场宜选机型为 IECIIIC 类。经技术经济比较，综合经济效益和技术可行性,本风电场采纳 WTG4 单机容量为 2000kW，85m 轮毂高度的风力发电机组。卧龙洞风电场装机 150MW，拟采纳单机容量 2000kW 风电机组，叶轮直径为 115m，轮毂高度为 85m， 根据 WT 软件计算结果，本风电场理论年发电量为 55096.96 万 kW·h。综合考虑空气密度修正、尾流修正、风力发电机组利用率、风力发电机组功率曲线影响、叶片污染损耗、线损及自用电损耗、湍流影响损失、气候影响、偏航、周围风电场影响、测风数据分析误差等各种损失后，综合折减系数 34.81%，年上网电量为 35917.19 万 kW·h，满发小时数为 2394.48h，平均容量系数为 0.2733。1.3 工程规模本工程共安装 75 台 2.0MW 的风力发电机组。风力发电机及箱式变压器工程：本工程包括 75 台 2.0MW 风力发电机组及所属箱式变压器基础施工，设备吊、安装，电气、通信控制系统安装调试，风场内及风场至升压站的所有电力电缆、通信光缆敷设、安装、设备单体调试、系统调试和整套试运工作。风机间道路的施工，集电线路的土建、电气及相应的设备安装的施工。220kV 升压站工程：升压站内所有生产设备及其所属基础、建、构筑物的建筑与...
