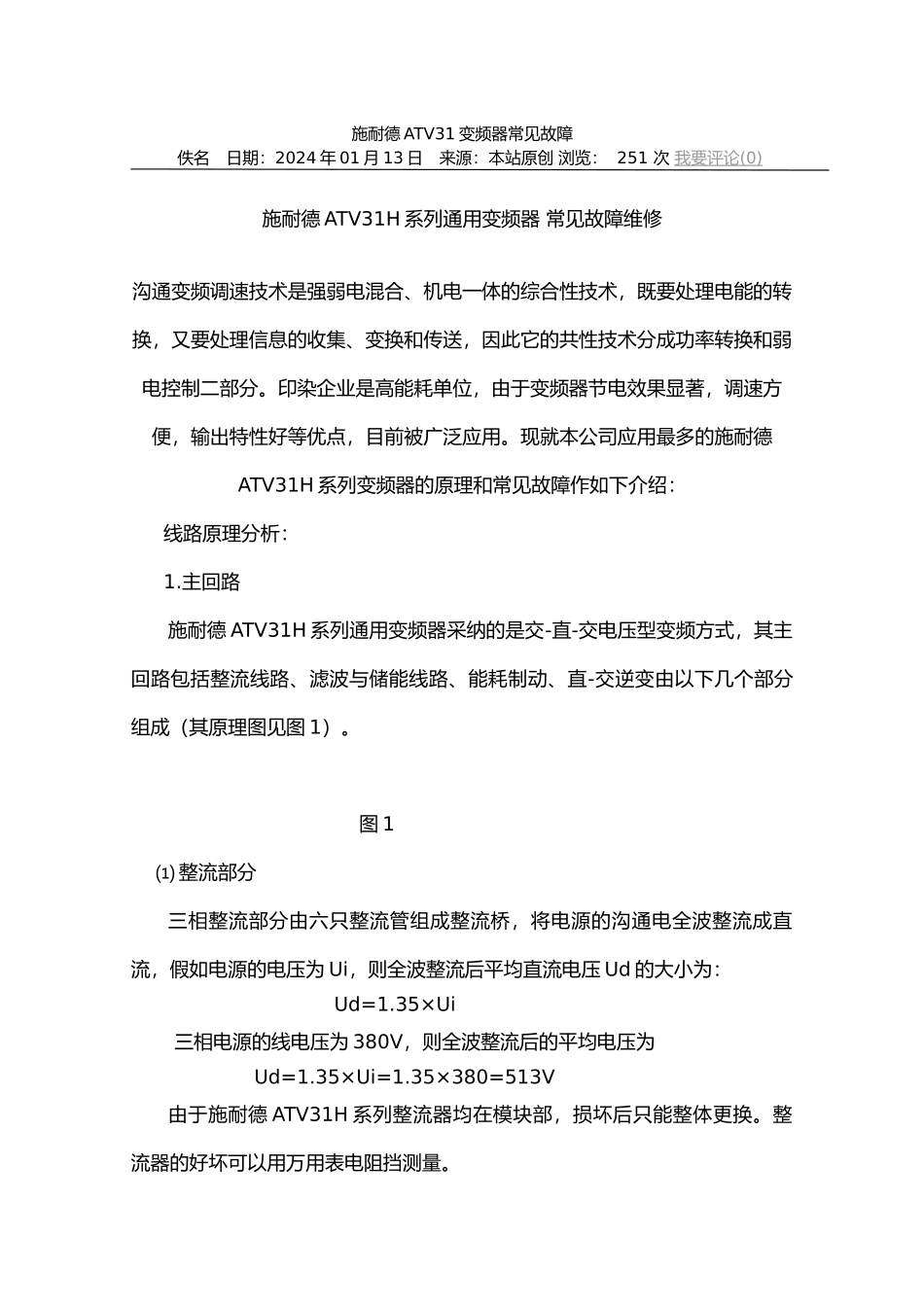

施耐德 ATV31 变频器常见故障 佚名 日期：2024 年 01 月 13 日 来源：本站原创 浏览： 251 次 我要评论 (0) 施耐德 ATV31H 系列通用变频器 常见故障维修沟通变频调速技术是强弱电混合、机电一体的综合性技术，既要处理电能的转换，又要处理信息的收集、变换和传送，因此它的共性技术分成功率转换和弱电控制二部分。印染企业是高能耗单位，由于变频器节电效果显著，调速方便，输出特性好等优点，目前被广泛应用。现就本公司应用最多的施耐德ATV31H 系列变频器的原理和常见故障作如下介绍：线路原理分析：1.主回路施耐德 ATV31H 系列通用变频器采纳的是交-直-交电压型变频方式，其主回路包括整流线路、滤波与储能线路、能耗制动、直-交逆变由以下几个部分组成（其原理图见图 1）。 图 1 ⑴ 整流部分 三相整流部分由六只整流管组成整流桥，将电源的沟通电全波整流成直流，假如电源的电压为 Ui，则全波整流后平均直流电压 Ud 的大小为： Ud=1.35×Ui 三相电源的线电压为 380V，则全波整流后的平均电压为 Ud=1.35×Ui=1.35×380=513V由于施耐德 ATV31H 系列整流器均在模块部，损坏后只能整体更换。整流器的好坏可以用万用表电阻挡测量。⑵ 滤波部分电容 C1 和 C2 是将整流后的脉动直流电滤平电压纹波并储能。变频器功率越大所配备的电容容量越大。施耐德 ATV31 变频器的部分型号电容配置见下表：变 频 器型号变频器功率电 容 容量（μF）电 容 数量（只）总容量（μF）ATV31H075N4A 0.75KW 390 2 780ATV31HU15N4A 1.5KW 550 2 1100ATV31HU22N4A 2.2KW 550 2 1100ATV31HU55N4A 5.5KW 390 8 3120ATV31HU75N4A 7.5KW 550 8 4400有如下情况时，要检查电容是否损坏：当容量下降到 80%时就要更换电容。使用四年以上的变频器要检查容量是否下降。滤波前的整流桥损坏后，有沟通电直接进入了电容器，要检查电容器有没有损坏。分压电阻损坏后，由于分压不均，要检查电容器有没有损坏。外包绝缘损坏后，要检查电容器有没有损坏。由于在变频器合上电的瞬间，滤波电容器的充电电流很大，易损坏整流器。为了保护整流器，在电路中串接了 R1A 和 R1B,以限制电容器的冲电电流，当电容器上充电电压达到一定程度时，继电器 RY1 吸合，继电器触点接通短接 R1。⑶ 制动部分由于异步电动机在再生制动减速过程中，再生能量存储于滤波电路的电容器中，使直流母线的电压上升，为了释放制动能量在...
