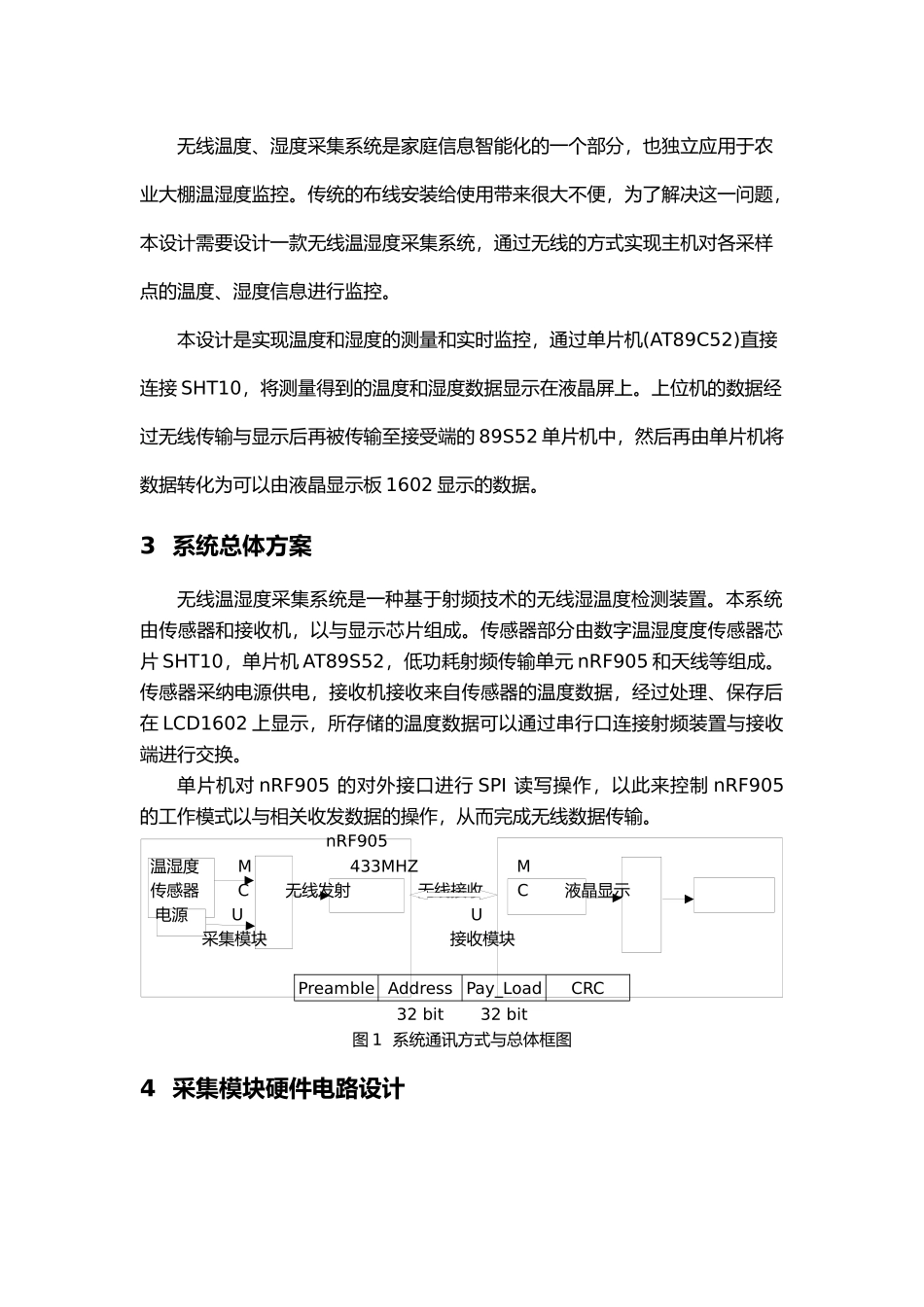

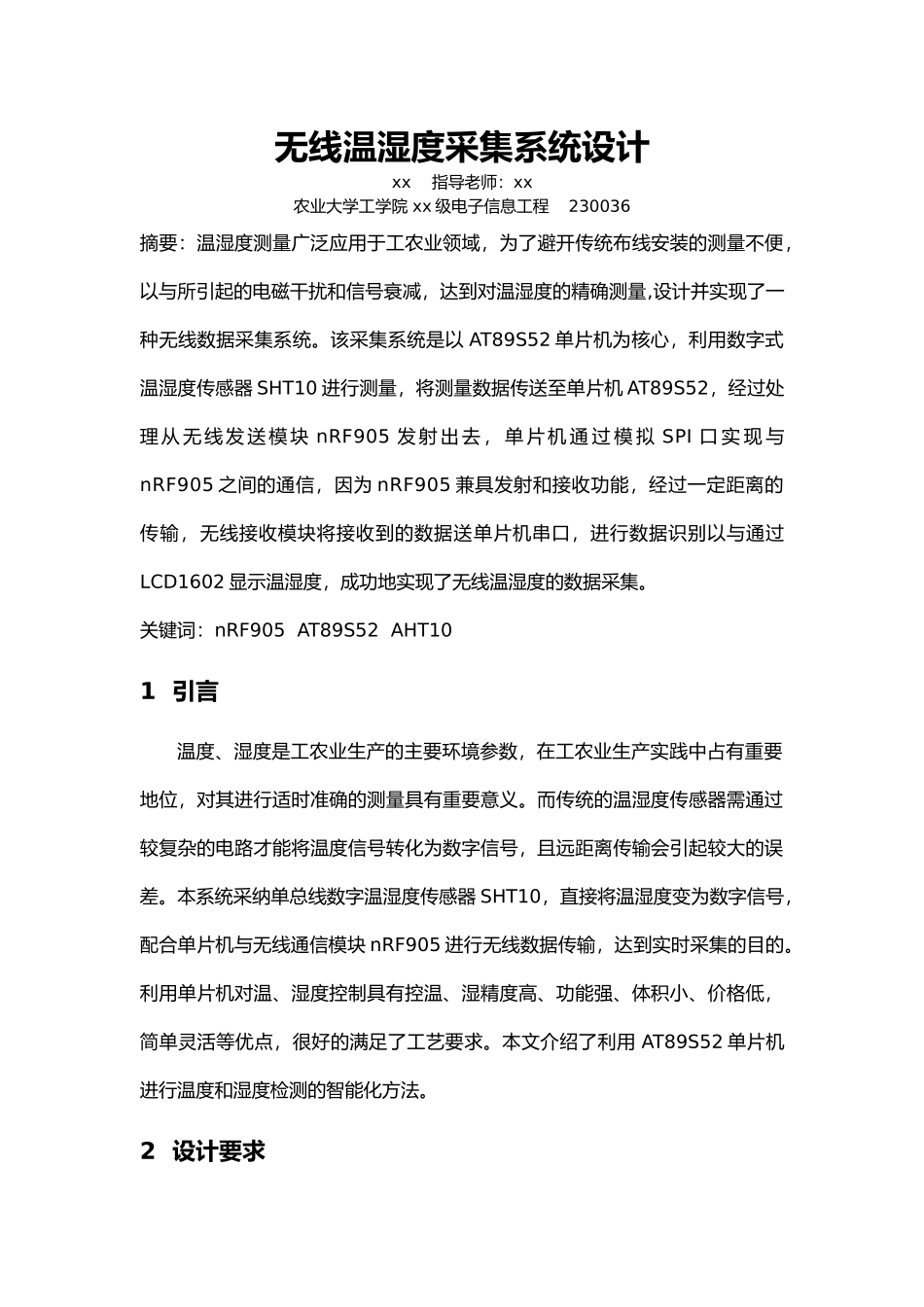

无线温湿度采集系统设计xx 指导老师：xx农业大学工学院 xx 级电子信息工程 230036摘要：温湿度测量广泛应用于工农业领域，为了避开传统布线安装的测量不便，以与所引起的电磁干扰和信号衰减，达到对温湿度的精确测量,设计并实现了一种无线数据采集系统。该采集系统是以 AT89S52 单片机为核心，利用数字式温湿度传感器 SHT10 进行测量，将测量数据传送至单片机 AT89S52，经过处理 从 无 线 发 送 模 块 nRF905 发 射 出 去 ， 单 片 机 通 过 模 拟 SPI 口 实 现 与nRF905 之间的通信，因为 nRF905 兼具发射和接收功能，经过一定距离的传输，无线接收模块将接收到的数据送单片机串口，进行数据识别以与通过LCD1602 显示温湿度，成功地实现了无线温湿度的数据采集。关键词：nRF905 AT89S52 AHT101 引言温度、湿度是工农业生产的主要环境参数，在工农业生产实践中占有重要地位，对其进行适时准确的测量具有重要意义。而传统的温湿度传感器需通过较复杂的电路才能将温度信号转化为数字信号，且远距离传输会引起较大的误差。本系统采纳单总线数字温湿度传感器 SHT10，直接将温湿度变为数字信号，配合单片机与无线通信模块 nRF905 进行无线数据传输，达到实时采集的目的。利用单片机对温、湿度控制具有控温、湿精度高、功能强、体积小、价格低，简单灵活等优点，很好的满足了工艺要求。本文介绍了利用 AT89S52 单片机进行温度和湿度检测的智能化方法。2 设计要求无线温度、湿度采集系统是家庭信息智能化的一个部分，也独立应用于农业大棚温湿度监控。传统的布线安装给使用带来很大不便，为了解决这一问题，本设计需要设计一款无线温湿度采集系统，通过无线的方式实现主机对各采样点的温度、湿度信息进行监控。本设计是实现温度和湿度的测量和实时监控，通过单片机(AT89C52)直接连接 SHT10，将测量得到的温度和湿度数据显示在液晶屏上。上位机的数据经过无线传输与显示后再被传输至接受端的 89S52 单片机中，然后再由单片机将数据转化为可以由液晶显示板 1602 显示的数据。3 系统总体方案无线温湿度采集系统是一种基于射频技术的无线湿温度检测装置。本系统由传感器和接收机，以与显示芯片组成。传感器部分由数字温湿度度传感器芯片 SHT10，单片机 AT89S52，低功耗射频传输单元 nRF905 和天线等组成。传感器采纳电源供电，接收机接收来自传感器的温度数据，经过处理、保存后在 LCD1602 上显示...
