智能办公大厦综合布线与系统总体设计说明

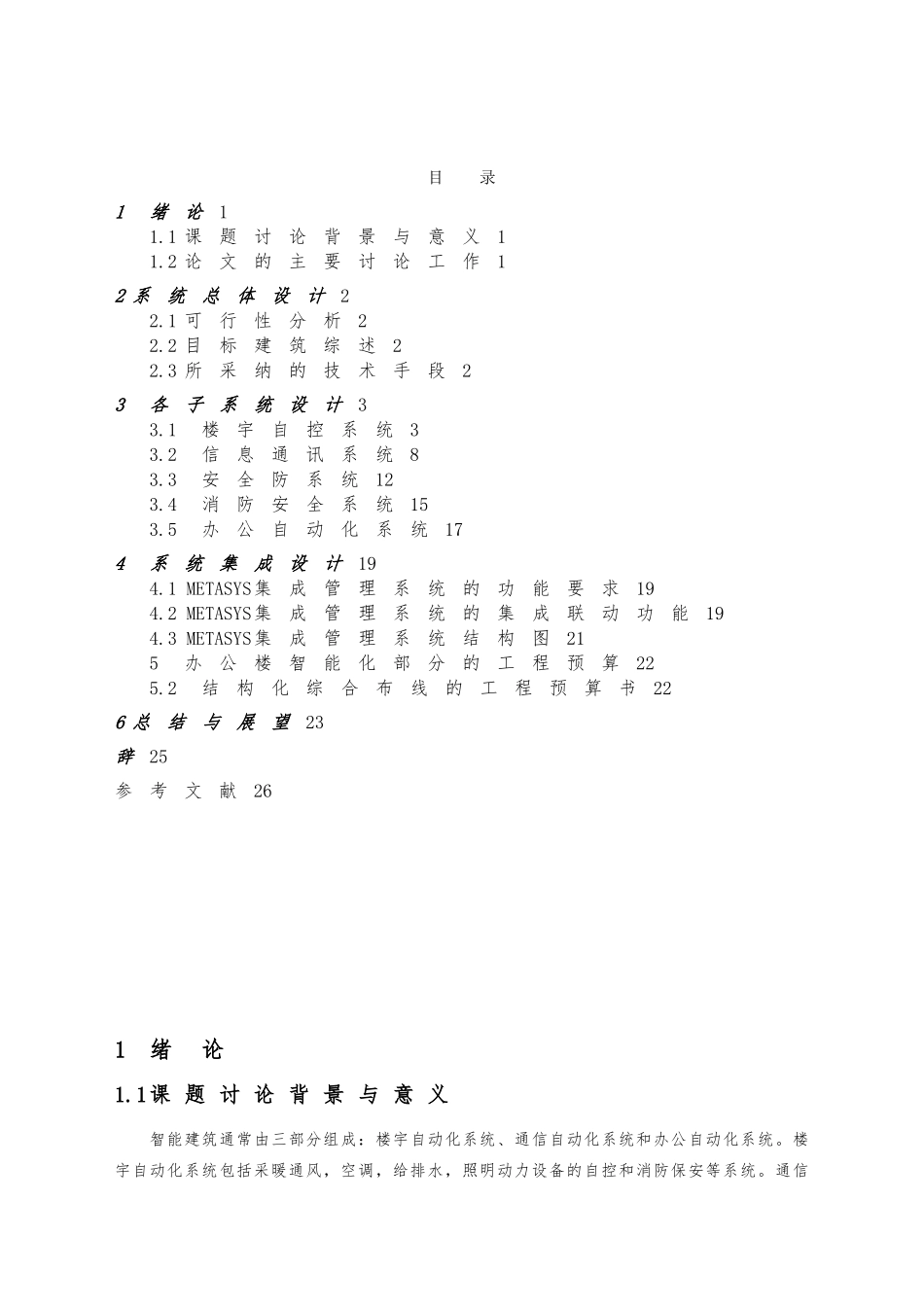

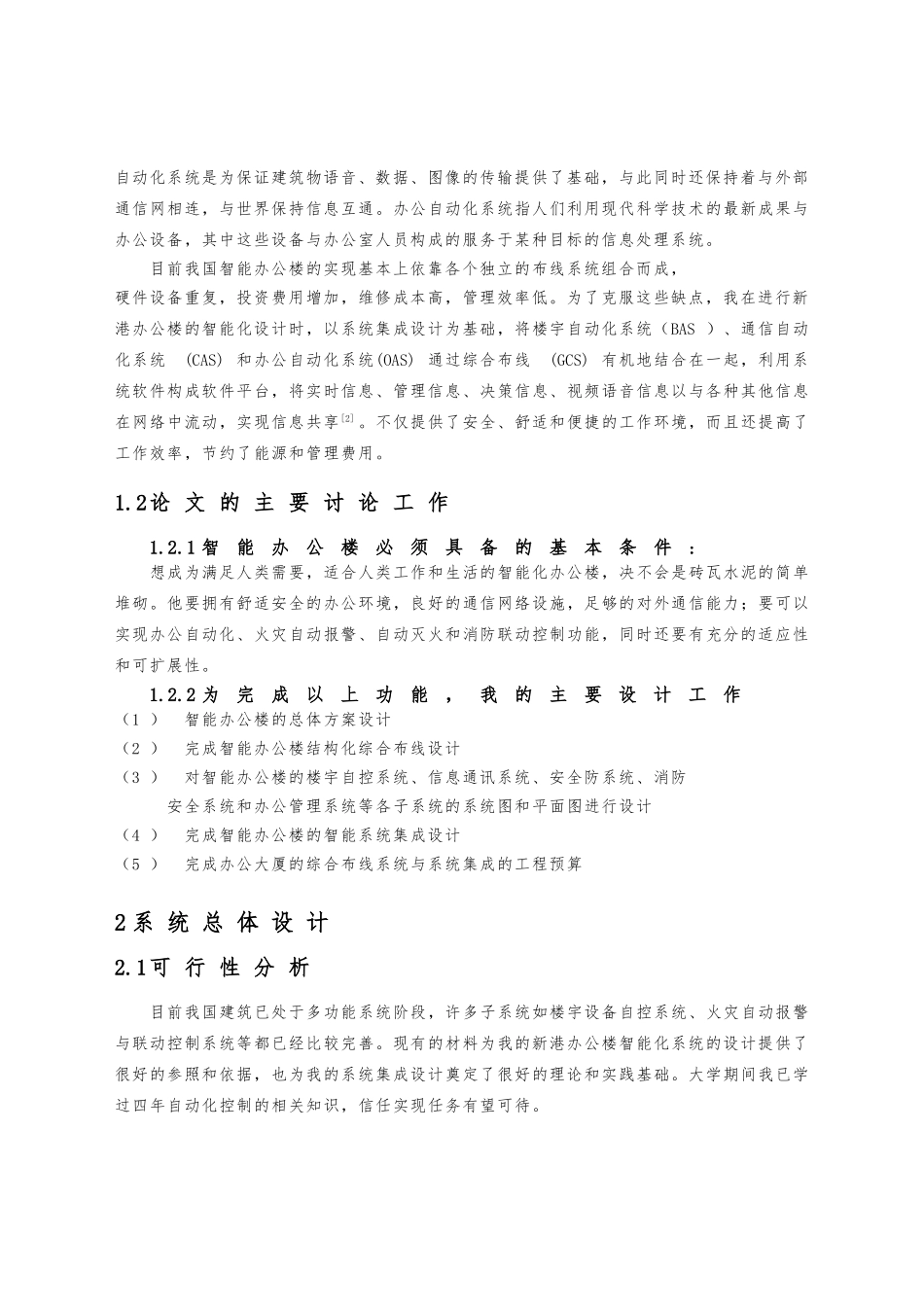

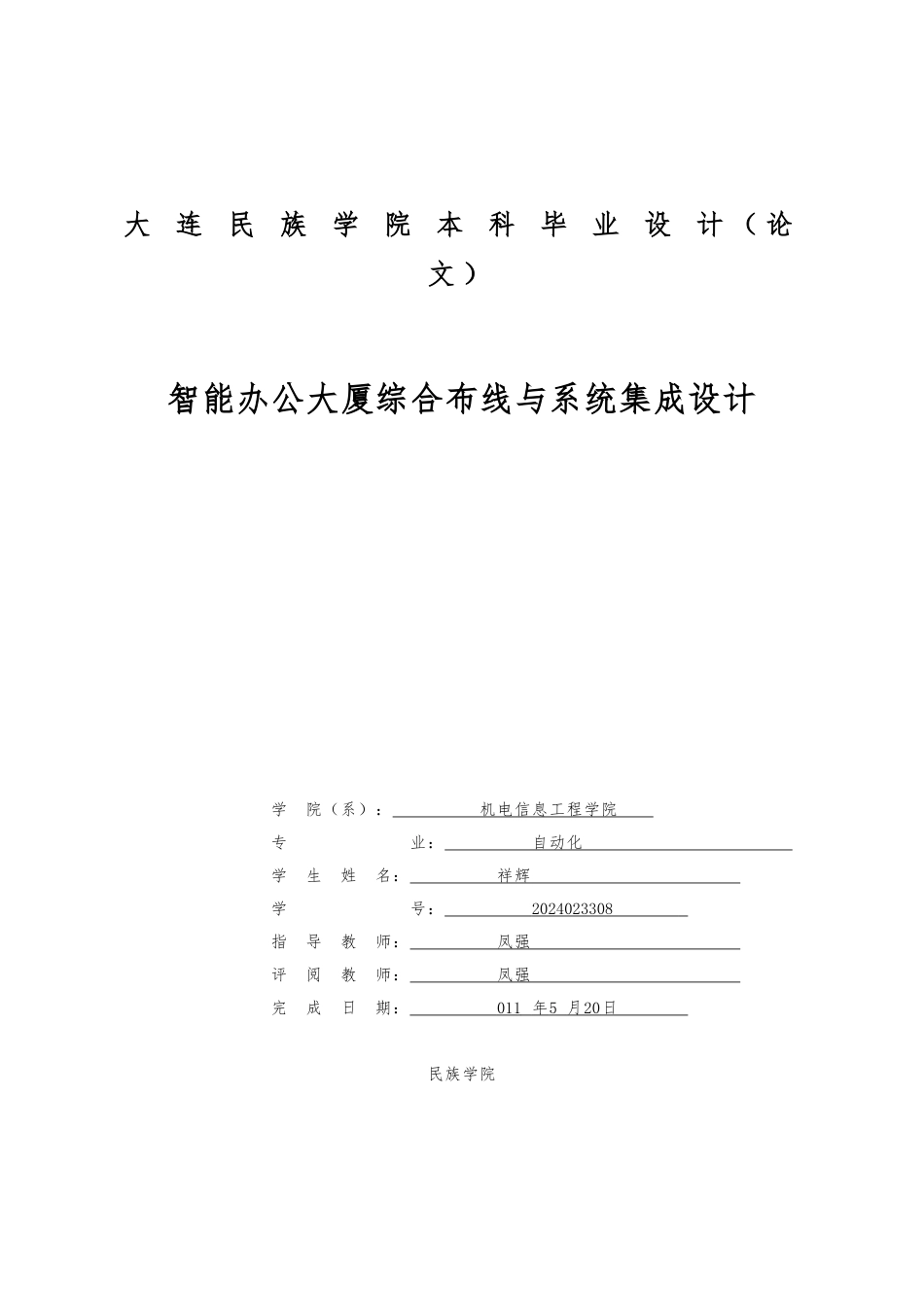

大 连 民 族 学 院 本 科 毕 业 设 计 （ 论 文 ）智能办公大厦综合布线与系统集成设计学 院（系）： 机电信息工程学院 专 业： 自动化 学 生 姓 名： 祥辉 学 号： 2024023308 指 导 教 师： 凤强 评 阅 教 师： 凤强 完 成 日 期： 011 年 5 月 20 日 民族学院目 录1 绪论11.1 课题讨论背景与意义11.2 论文的主要讨论工作12 系统总体设计22.1 可行性分析22.2 目标建筑综述22.3 所采纳的技术手段23 各子系统设计33.1 楼宇自控系统33.2 信息通讯系统83.3 安全防系统123.4 消防安全系统153.5 办公自动化系统174 系统集成设计194.1 METASYS集成管理系统的功能要求194.2 METASYS集成管理系统的集成联动功能194.3 METASYS集成管理系统结构图215 办公楼智能化部分的工程预算225.2 结构化综合布线的工程预算书226 总结与展望23辞25参考文献261 绪 论1.1课 题 讨 论 背 景 与 意 义智能建筑通常由三部分组成：楼宇自动化系统、通信自动化系统和办公自动化系统。楼宇自动化系统包括采暖通风，空调，给排水，照明动力设备的自控和消防保安等系统。通信自动化系统是为保证建筑物语音、数据、图像的传输提供了基础，与此同时还保持着与外部通信网相连，与世界保持信息互通。办公自动化系统指人们利用现代科学技术的最新成果与办公设备，其中这些设备与办公室人员构成的服务于某种目标的信息处理系统。 目前我国智能办公楼的实现基本上依靠各个独立的布线系统组合而成，硬件设备重复，投资费用增加，维修成本高，管理效率低。为了克服这些缺点，我在进行新港办公楼的智能化设计时，以系统集成设计为基础，将楼宇自动化系统（BAS ）、通信自动化系统 (CAS) 和办公自动化系统(OAS) 通过综合布线 (GCS) 有机地结合在一起，利用系统软件构成软件平台，将实时信息、管理信息、决策信息、视频语音信息以与各种其他信息在网络中流动，实现信息共享[2] 。不仅提供了安全、舒适和便捷的工作环境，而且还提高了工作效率，节约了能源和管理费用。1.2论 文 的 主 要 讨 论 工 作1.2.1 智能办公楼必须具备的基本条件:想成为满足人类需要，适合人类工作和生活的智能化办公楼，决不会是砖瓦水泥的简单堆砌。他要拥有舒适安全的办公环境，良好的通信网络设施，足够的对外通信能力；要可以实现办公自动化、火灾自动报警、自动灭火和消防联动控制功能，同时还要有充分的适应性...
