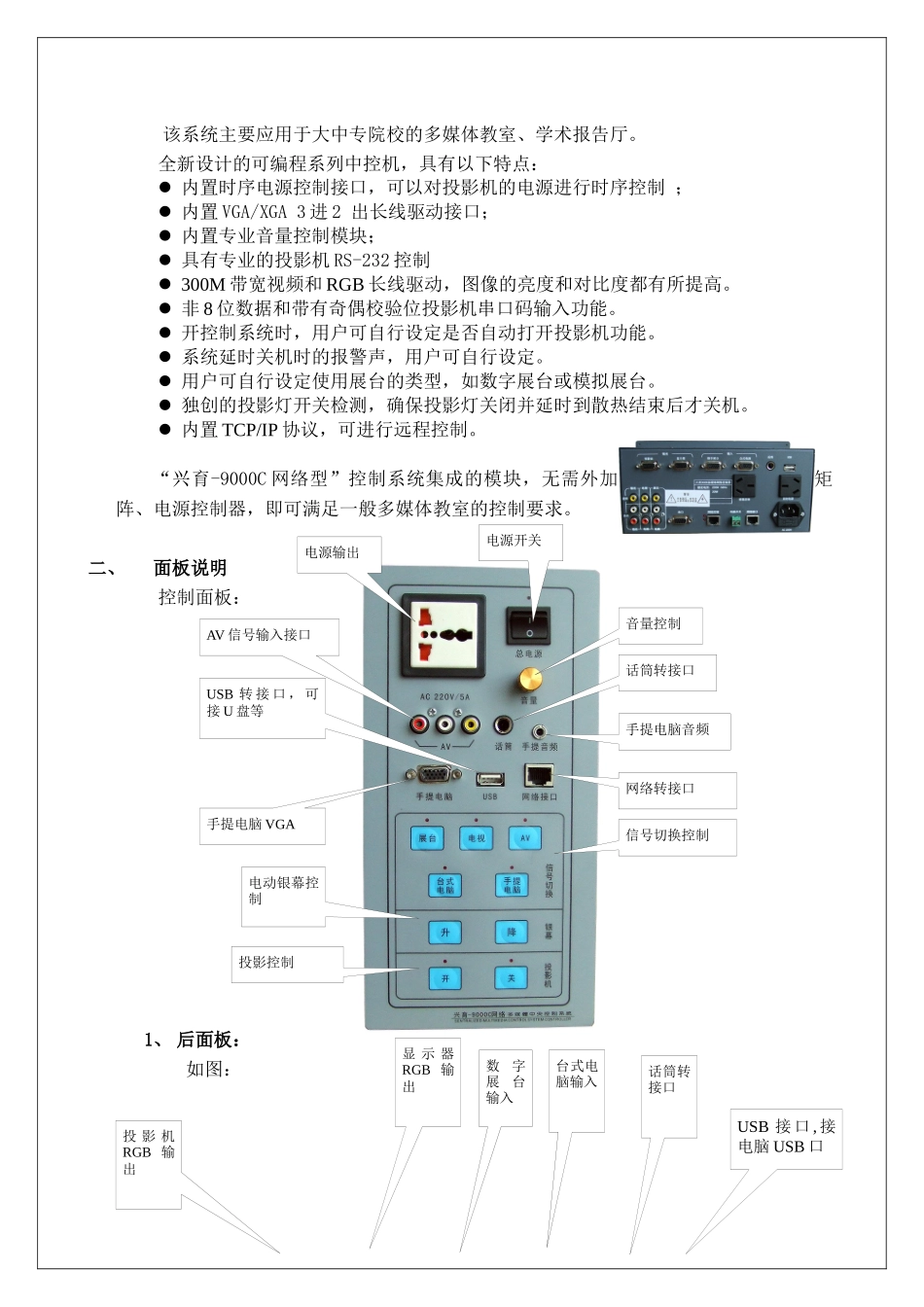

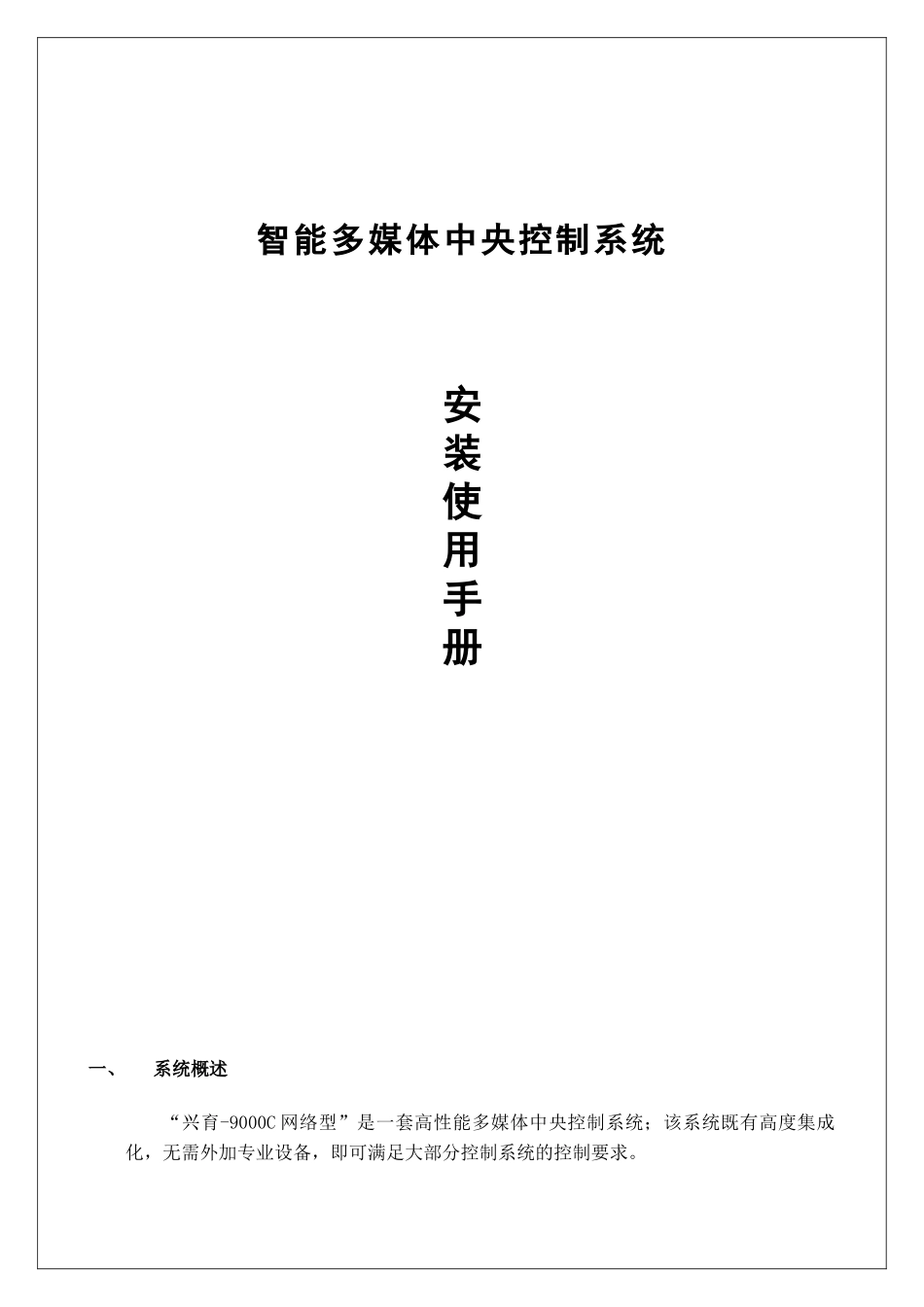

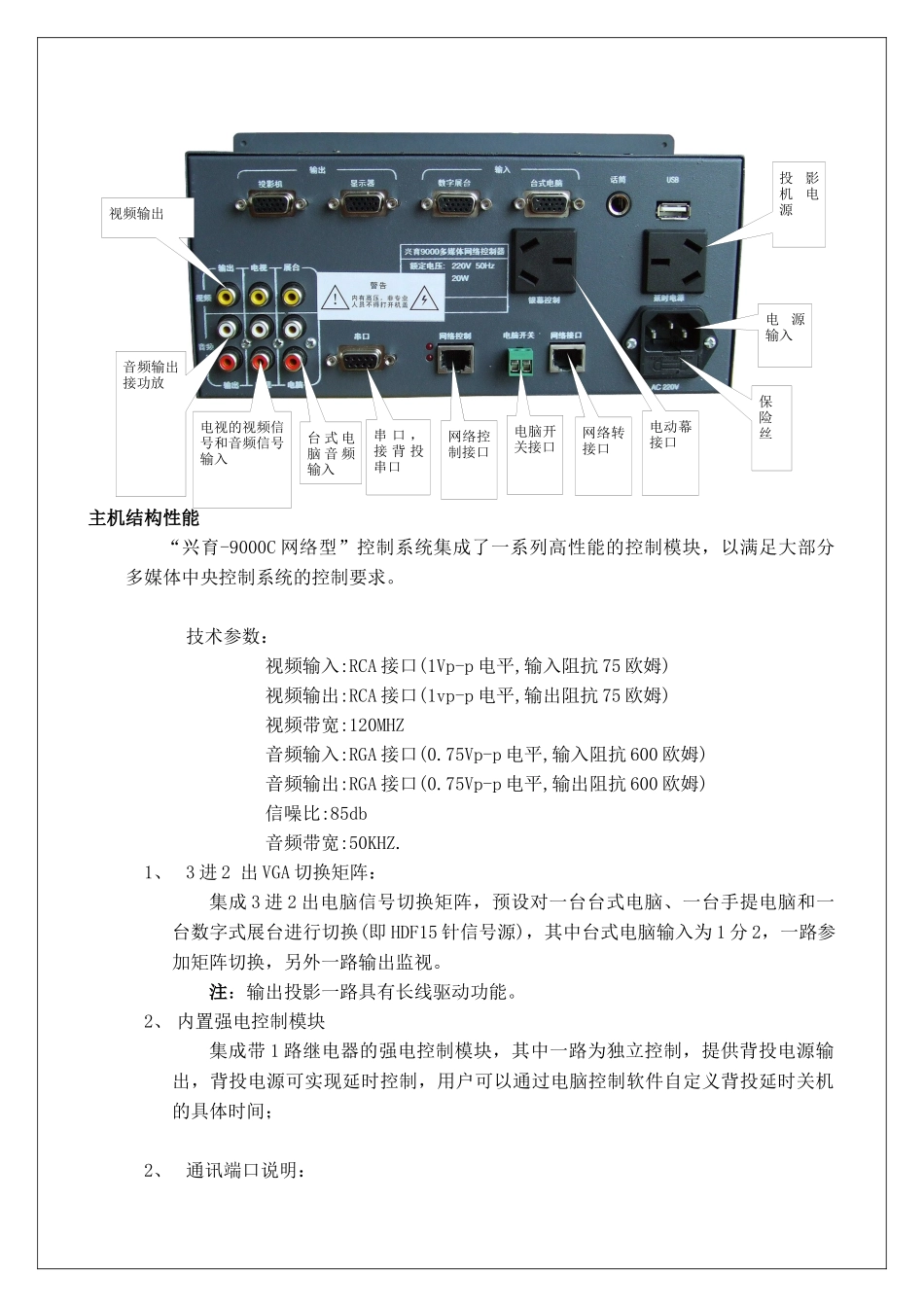

智能多媒体中央控制系统 安装使用手册一、系统概述“兴育-9000C 网络型”是一套高性能多媒体中央控制系统;该系统既有高度集成化,无需外加专业设备,即可满足大部分控制系统的控制要求。该系统主要应用于大中专院校的多媒体教室、学术报告厅。全新设计的可编程系列中控机,具有以下特点: 内置时序电源控制接口,可以对投影机的电源进行时序控制 ; 内置 VGA/XGA 3 进 2 出长线驱动接口; 内置专业音量控制模块; 具有专业的投影机 RS-232 控制 300M 带宽视频和 RGB 长线驱动,图像的亮度和对比度都有所提高。 非 8 位数据和带有奇偶校验位投影机串口码输入功能。 开控制系统时,用户可自行设定是否自动打开投影机功能。 系统延时关机时的报警声,用户可自行设定。 用户可自行设定使用展台的类型,如数字展台或模拟展台。 独创的投影灯开关检测,确保投影灯关闭并延时到散热结束后才关机。 内置 TCP/IP 协议,可进行远程控制。“兴育-9000C 网络型”控制系统集成的模块,无需外加矩阵、电源控制器,即可满足一般多媒体教室的控制要求。二、面板说明控制面板:1、 后面板:如图:USB 接 口 , 接电脑 USB 口显 示 器RGB 输出数字展台输入台式电脑输入电源开关信号切换控制手提电脑 VGA电动银幕控制手提电脑音频音量控制投 影 机RGB 输出投影控制USB 转 接 口 , 可接 U 盘等 网络转接口话筒转接口AV 信号输入接口电源输出话筒转接口 主机结构性能“兴育-9000C 网络型”控制系统集成了一系列高性能的控制模块,以满足大部分多媒体中央控制系统的控制要求。技术参数:视频输入:RCA 接口(1Vp-p 电平,输入阻抗 75 欧姆) 视频输出:RCA 接口(1vp-p 电平,输出阻抗 75 欧姆) 视频带宽:120MHZ 音频输入:RGA 接口(0.75Vp-p 电平,输入阻抗 600 欧姆) 音频输出:RGA 接口(0.75Vp-p 电平,输出阻抗 600 欧姆) 信噪比:85db 音频带宽:50KHZ.1、 3 进 2 出 VGA 切换矩阵:集成 3 进 2 出电脑信号切换矩阵,预设对一台台式电脑、一台手提电脑和一台数字式展台进行切换(即 HDF15 针信号源),其中台式电脑输入为 1 分 2,一路参加矩阵切换,另外一路输出监视。注:输出投影一路具有长线驱动功能。2、 内置强电控制模块集成带 1 路继电器的强电控制模块,其中一路为独立控制,提供背投电源输出,背投电源可实现延时控制,用户可以通过电脑控制软件...
