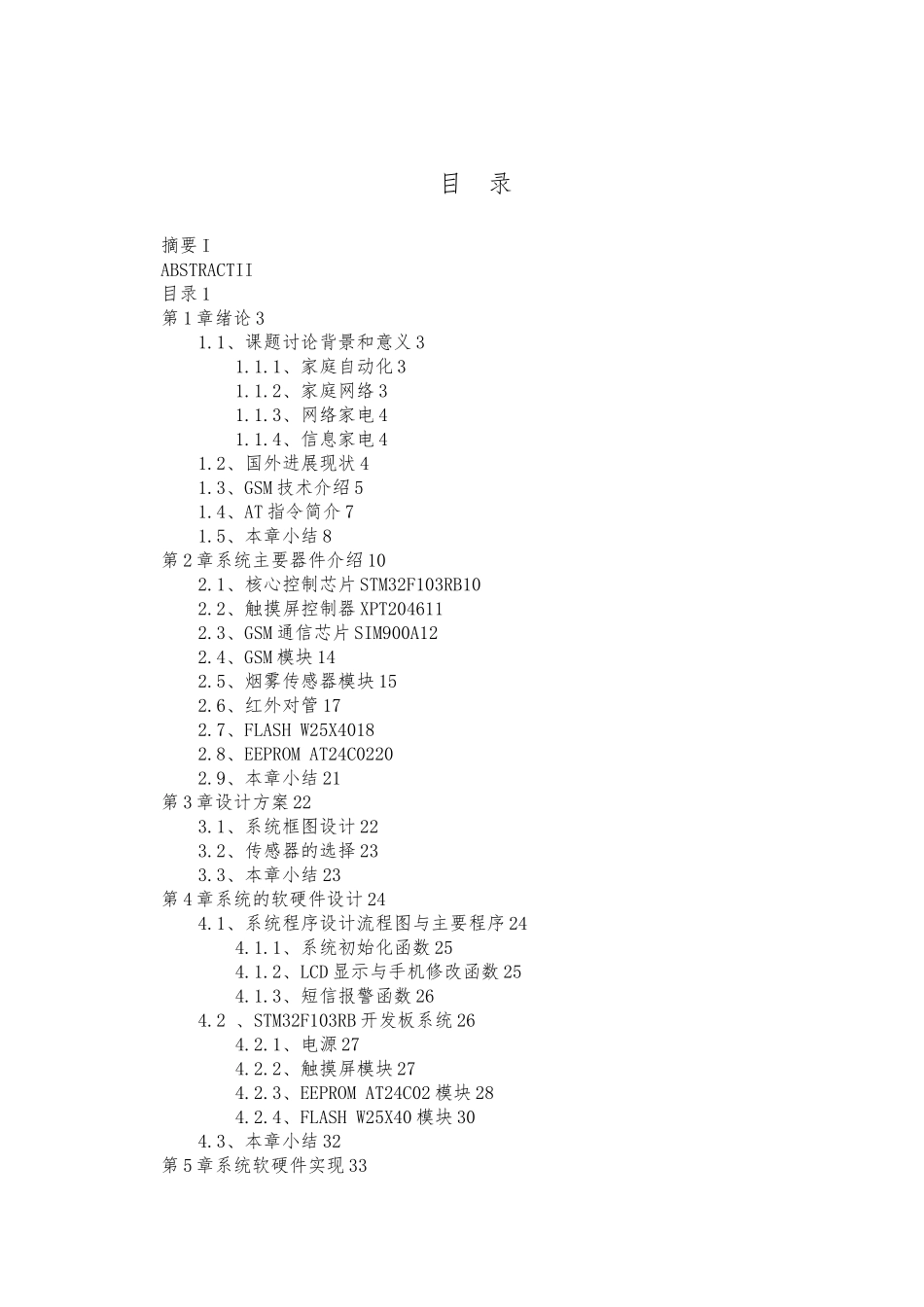

毕业设计说明书智能家居安保系统 设计 摘 要论文介绍了基于 STM32F103RB 单片机系统的控制核心的智能家居安保系统设计。系统分为三部分：系统板(单片机，电源模块)，GSM 模块，传感器模块。全文分别从五个方面对设计进行说明：一、设计背景和意义。智能家居的背景和进展现状以与 GSM和 AT 指令集的介绍；二、主要器件的介绍；三、设计方案。总体框图设计，用框图将设计中手机接收端、GSM 模块、传感器、LCD、STM32F103RB、电源电路等各硬件组成部分之间的关系表示出来；接着在红外对管和声音传感器比较后，得出红外对管更适合用来防盗的结论，因此采纳了红外对管方案。四、系统的软件部分；有 LCD 屏显示和触摸屏程序设计（我觉得是最难的），硬件部分有 STM32F103RB 开发板、GSM 模块、烟雾传感器、红外对管。五、系统实现部分详细阐述了系统的各个模块和实现过程。讲述了短信报警的过程和修改密码和手机的过程。关键词：智能家居 STM32F103RB XPT2046 GSM W25X40 AT24C02目 录摘要 IABSTRACTII目录 1第 1 章绪论 31.1、课题讨论背景和意义 31.1.1、家庭自动化 31.1.2、家庭网络 31.1.3、网络家电 41.1.4、信息家电 41.2、国外进展现状 41.3、GSM 技术介绍 51.4、AT 指令简介 71.5、本章小结 8第 2 章系统主要器件介绍 102.1、核心控制芯片 STM32F103RB102.2、触摸屏控制器 XPT2046112.3、GSM 通信芯片 SIM900A122.4、GSM 模块 142.5、烟雾传感器模块 152.6、红外对管 172.7、FLASH W25X40182.8、EEPROM AT24C02202.9、本章小结 21第 3 章设计方案 223.1、系统框图设计 223.2、传感器的选择 233.3、本章小结 23第 4 章系统的软硬件设计 244.1、系统程序设计流程图与主要程序 244.1.1、系统初始化函数 254.1.2、LCD 显示与手机修改函数 254.1.3、短信报警函数 264.2 、STM32F103RB 开发板系统 264.2.1、电源 274.2.2、触摸屏模块 274.2.3、EEPROM AT24C02 模块 284.2.4、FLASH W25X40 模块 304.3、本章小结 32第 5 章系统软硬件实现 335.1、硬件电路 335.2、系统测试 365.3、测试结果 395.4、本章小结 40总结与展望 41致 42参考文献 43附录 45第 1 章 绪论1.1、 课题讨论背景和意义随着国民经济的和科技的提高，特别是计算机技术，通信技术，网络技术，控制技术水平，信息技术的飞速进展和提高，推动现代家庭生活居住方式改变，人们更加追求舒适的衣...
