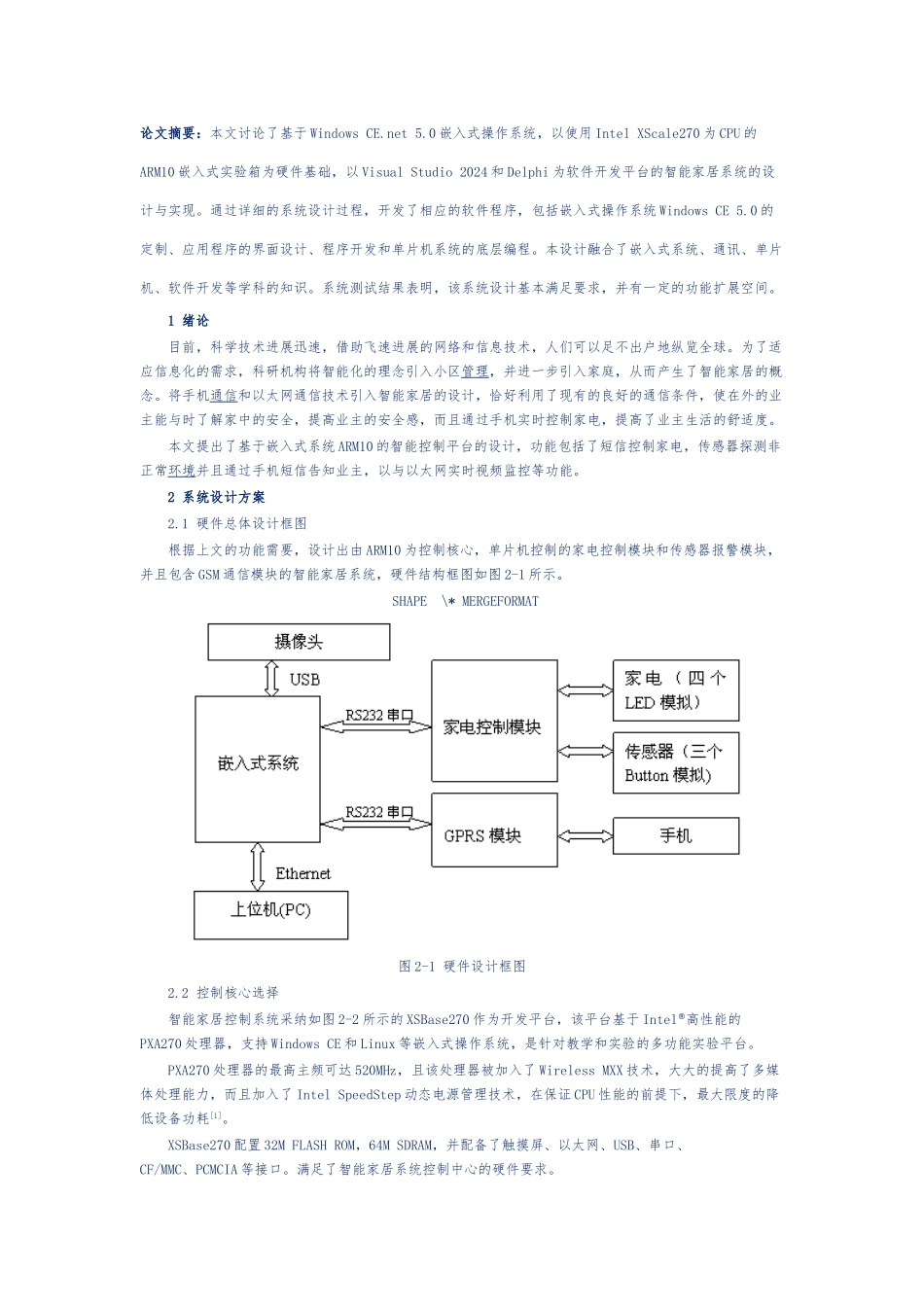

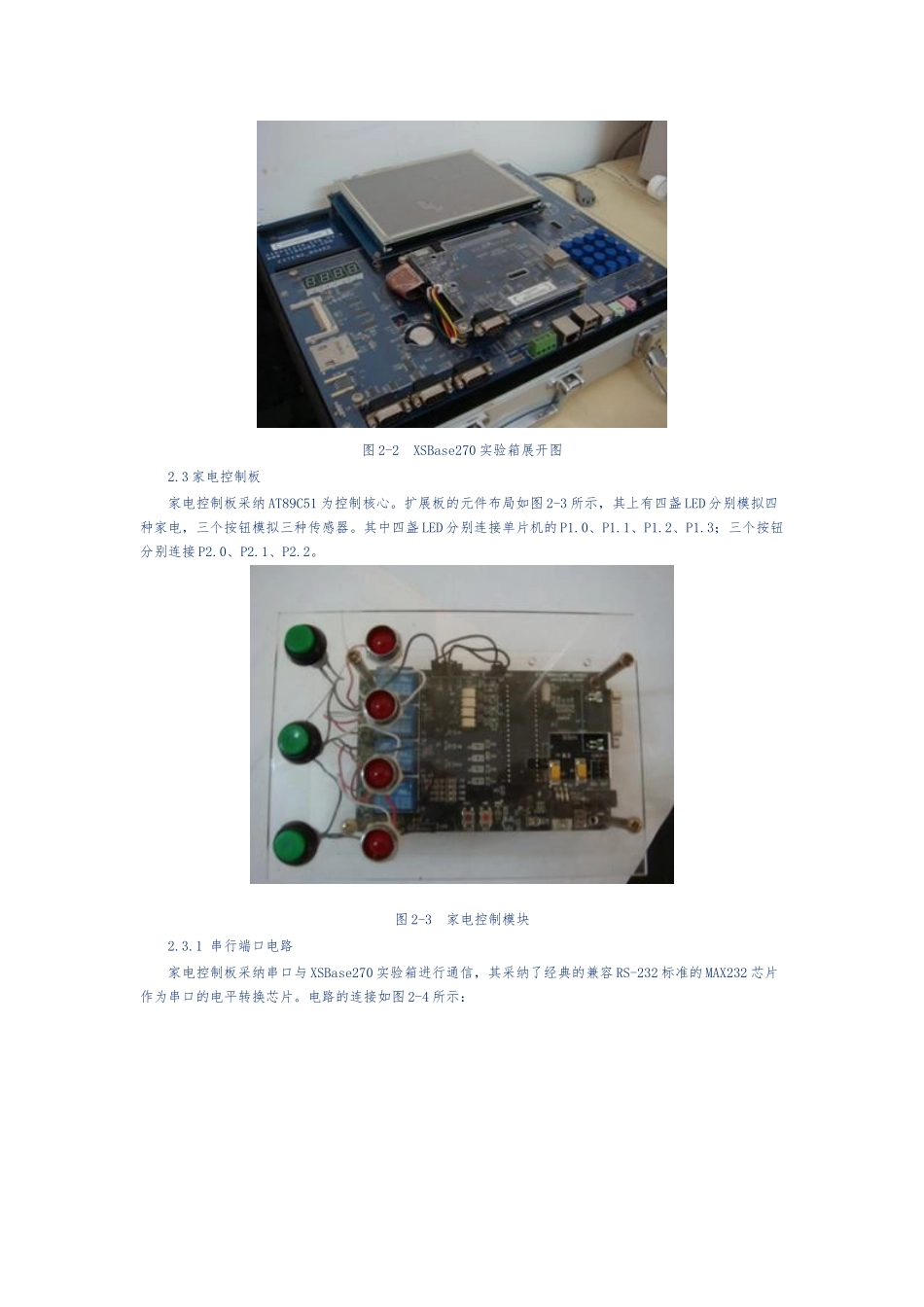

论文摘要：本文讨论了基于 Windows CE.net 5.0 嵌入式操作系统，以使用 Intel XScale270 为 CPU 的ARM10 嵌入式实验箱为硬件基础，以 Visual Studio 2024 和 Delphi 为软件开发平台的智能家居系统的设计与实现。通过详细的系统设计过程，开发了相应的软件程序，包括嵌入式操作系统 Windows CE 5.0 的定制、应用程序的界面设计、程序开发和单片机系统的底层编程。本设计融合了嵌入式系统、通讯、单片机、软件开发等学科的知识。系统测试结果表明，该系统设计基本满足要求，并有一定的功能扩展空间。 1 绪论 目前，科学技术进展迅速，借助飞速进展的网络和信息技术，人们可以足不出户地纵览全球。为了适应信息化的需求，科研机构将智能化的理念引入小区管理，并进一步引入家庭，从而产生了智能家居的概念。将手机通信和以太网通信技术引入智能家居的设计，恰好利用了现有的良好的通信条件，使在外的业主能与时了解家中的安全，提高业主的安全感，而且通过手机实时控制家电，提高了业主生活的舒适度。 本文提出了基于嵌入式系统 ARM10 的智能控制平台的设计，功能包括了短信控制家电，传感器探测非正常环境并且通过手机短信告知业主，以与以太网实时视频监控等功能。 2 系统设计方案 2.1 硬件总体设计框图 根据上文的功能需要，设计出由 ARM10 为控制核心，单片机控制的家电控制模块和传感器报警模块，并且包含 GSM 通信模块的智能家居系统，硬件结构框图如图 2-1 所示。 SHAPE \* MERGEFORMAT 图 2-1 硬件设计框图 2.2 控制核心选择 智能家居控制系统采纳如图 2-2 所示的 XSBase270 作为开发平台，该平台基于 Intel®高性能的PXA270 处理器，支持 Windows CE 和 Linux 等嵌入式操作系统，是针对教学和实验的多功能实验平台。 PXA270 处理器的最高主频可达 520MHz，且该处理器被加入了 Wireless MXX 技术，大大的提高了多媒体处理能力，而且加入了 Intel SpeedStep 动态电源管理技术，在保证 CPU 性能的前提下，最大限度的降低设备功耗[1]。 XSBase270 配置 32M FLASH ROM，64M SDRAM，并配备了触摸屏、以太网、USB、串口、CF/MMC、PCMCIA 等接口。满足了智能家居系统控制中心的硬件要求。图 2-2 XSBase270 实验箱展开图 2.3 家电控制板 家电控制板采纳 AT89C51 为控制核心。扩展板的元件布局如图 2-3 所示，其上有四盏 LED 分别模拟四种家电，三个按钮模拟...
