曲柄连杆机构构造与维修教案

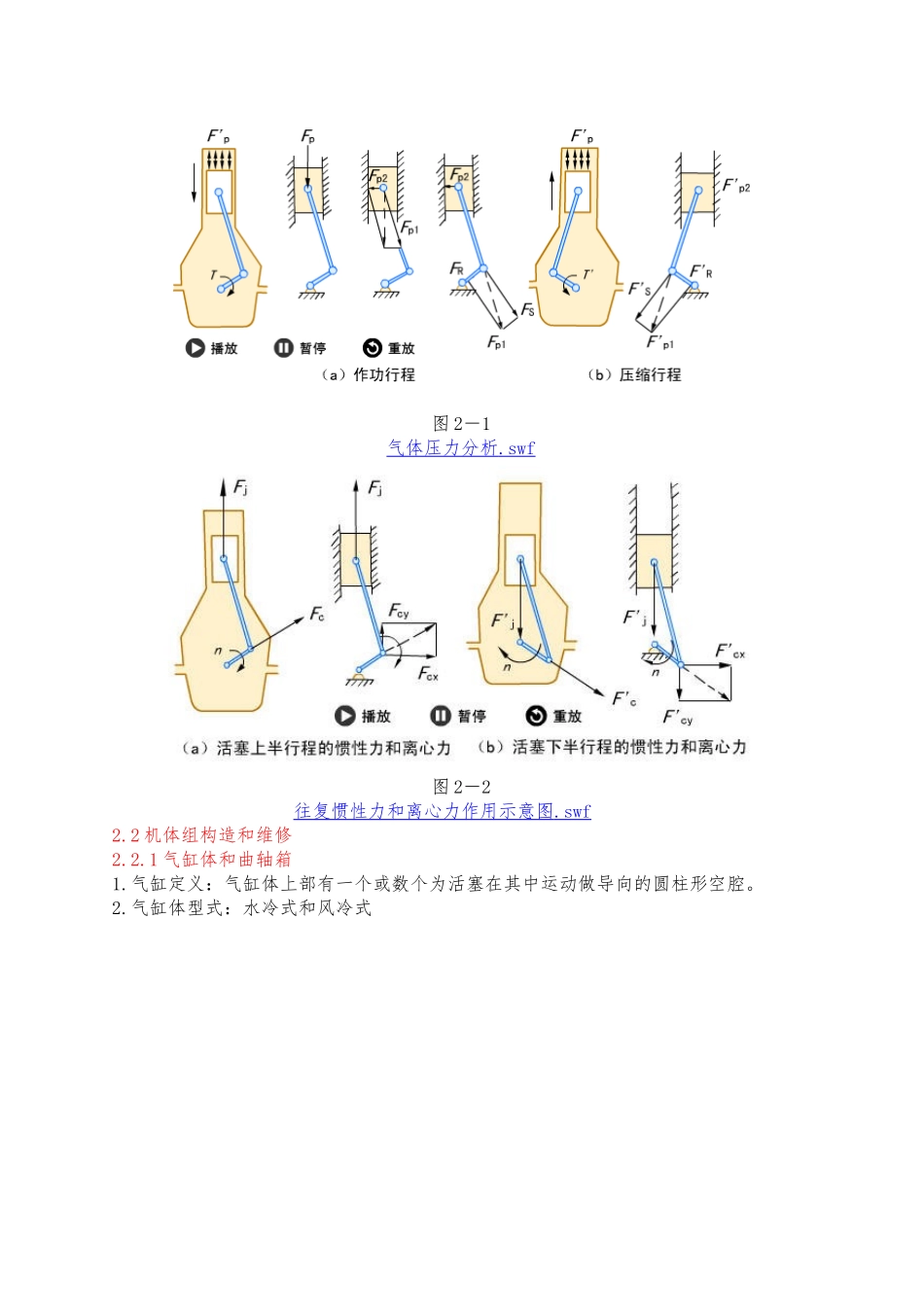

第 2 章 曲柄连杆机构构造与维修教学重点1.了解曲柄连杆机构作用与组成；2.了解曲柄连杆机构工作条件和受力分析；3.掌握机体组、活塞连杆组和曲轴飞轮组主要部件构造和装配连接关系。教学难点1.曲柄连杆机构主要零部件检测和维修方法；2.曲柄连杆机构常见异响诊断与排除。学时分配序号容学时12３4５6７89102.1 概述2.2 机体组构造与维修2.3 活塞连杆组构造与检修2.4 发动机曲柄连杆机构拆装实训2.5 曲轴飞轮组构造和检修2.6 曲柄连杆机构常见异响诊断与排除实验一 气缸磨损检测实验二 气缸盖平面度检测实验三 曲轴检测小结246444222111本章总学时312.1 概述2.1.1 曲柄连杆机构作用、组成1.作用：将燃气作用在活塞顶上的压力转化为曲轴旋转运动而对外输出动力。2.组成：机体组、活塞连杆组和曲轴飞轮组。2.1.2 工作条件与受力分析1. 工作条件：温度最高 2500℃以上，压力最高达 5～9MPa，化学腐蚀。 2. 受力分析： 1）气体作用力（图 2－1 所示） 2）惯性力（图 2－2 所示）3）离心力（图 2－2 所示） 4）摩擦力 图 2－1气体压力分析 .swf 图 2－2往复惯性力和离心力作用示意图 .swf 2.2 机体组构造和维修2.2.1 气缸体和曲轴箱1.气缸定义：气缸体上部有一个或数个为活塞在其中运动做导向的圆柱形空腔。2.气缸体型式：水冷式和风冷式整体式气缸有上下两个平面，安装气缸盖和下曲轴箱。是气缸修理的加工基准。３.气缸材料：一般采纳优质灰铸铁，也有在铸铁中加入少量合金元素，为提高耐磨性，采纳表面淬火和镀铑等处理工艺。4.气缸套形式：干式和湿式5.气缸套材料：合金铸铁或合金钢6.气缸排列形式：单列式、V 形式、对置式7.曲轴箱结构形式：平分式、龙门式、隧道式 2.2.2 气缸盖与气缸垫1.气缸盖1）气缸盖作用：封闭气缸上部并与气缸和活塞顶部共同构成燃烧室 2）气缸盖结构：水套、火花塞孔、进排气口等 3）气缸盖材料：灰铸铁或合金铸铁，也有是铝合金铸造. 2.气缸垫 1）气缸垫作用：密封，防止漏水，漏气 2）气缸垫材料：金属-石棉垫 3）气缸垫安装：卷边朝向易修整的接触面或硬平面2.2.3 气缸体与气缸盖的检修1.常见损伤形式：1）裂纹2）变形3）磨损2.气缸磨损：1）特点：不均匀磨损。气缸沿工作表面在活塞环运动区域呈上大下小的不规则锥形磨损，磨损最大部位是活塞在上止点位置时第一道活塞环相对应的气缸壁。（图 2-3 所示）2）气缸磨损原因：高温、高压、交变载荷作用，且活塞，活塞环在...
