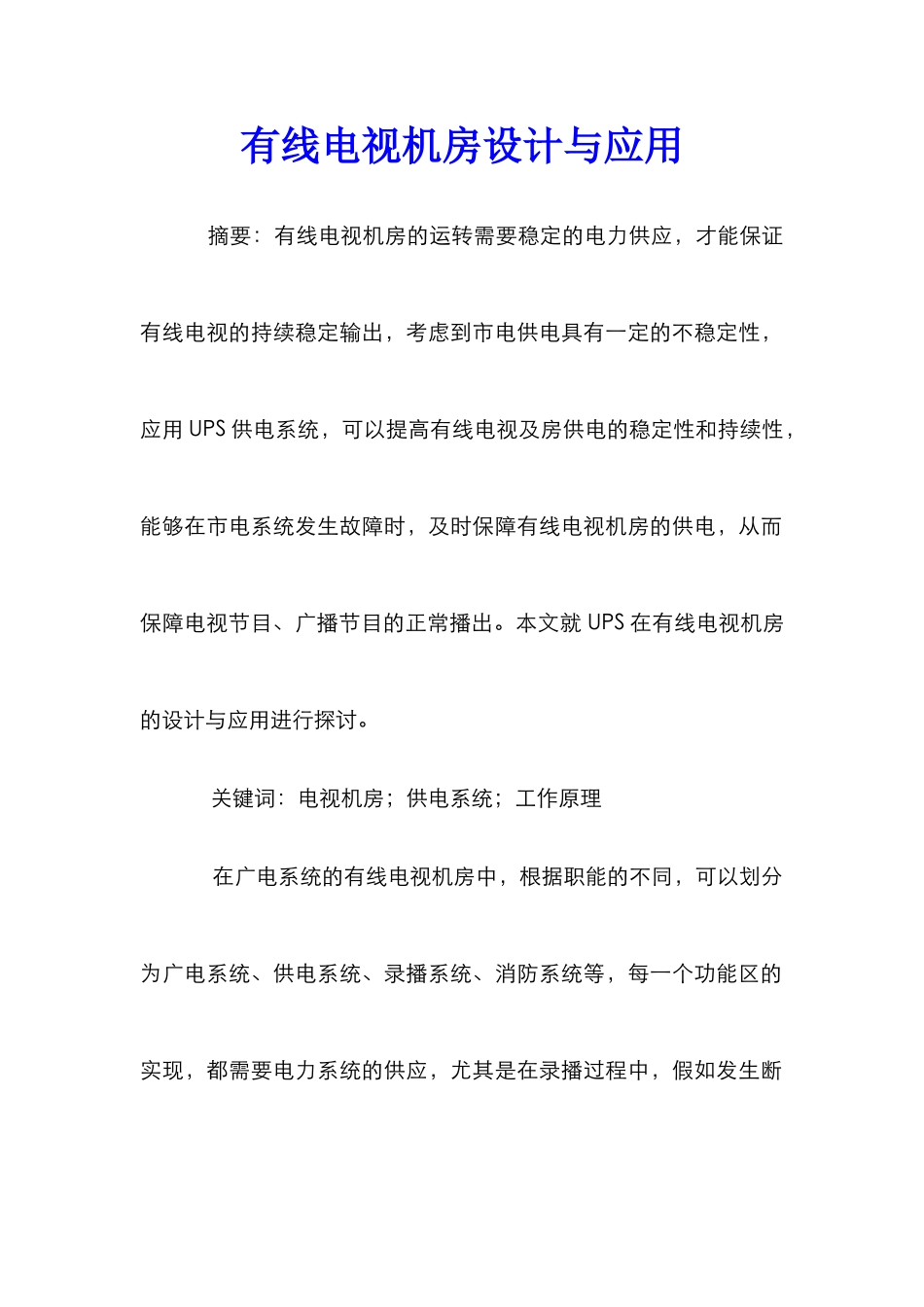

有线电视机房设计与应用 摘要:有线电视机房的运转需要稳定的电力供应,才能保证有线电视的持续稳定输出,考虑到市电供电具有一定的不稳定性,应用 UPS 供电系统,可以提高有线电视及房供电的稳定性和持续性,能够在市电系统发生故障时,及时保障有线电视机房的供电,从而保障电视节目、广播节目的正常播出。本文就 UPS 在有线电视机房的设计与应用进行探讨。 关键词:电视机房;供电系统;工作原理 在广电系统的有线电视机房中,根据职能的不同,可以划分为广电系统、供电系统、录播系统、消防系统等,每一个功能区的实现,都需要电力系统的供应,尤其是在录播过程中,假如发生断电,将会导致录播中断,造成一定的经济损失。为保障有线电视机房正常工作,有线电视机房通常会使用备用电源系统,UPS 就是这样一种新型的备用电源系统。 1UPS 电源系统的种类与选择 后备式 UPS 电源系统后备式 UPS 电源系统是有线电视机房常用的一种备用电源,因为其结构简单、经济适用的特点,比较适合在中小型的广电系统中使用。其工作原理是将市电中的电流转换为UPS 的负载电源,当市电停止供应时,由后备式 UPS 的电源经过逆变器的推动而转换为电流。但后备式 UPS 电源系统无法抑制转换过程中的噪音,且转换时间较长,因此,逐渐被一些有线电视机房而放弃。在线式 UPS 电源系统与后备式 UPS 电源系统相比,在线式UPS 电源系统具有快速转化电流,供电稳定且对电网质量要求低的特点。在线式 UPS 电源系统的工作原理是将市电接入到在线式 UPS电源的电池中,经过整流器、逆变器将直流电冲入到蓄电池中,当市电发生中断时,在线式 UPS 电源系统可以瞬间实现切换,将蓄电池的电流经过逆变器输入到整流器中,从而实现输出。在线式 UPS电源系统能够满足有线电视机房的需求,但在线式 UPS 电源系统的价格较高,制约了在线式 UPS 电源系统的应用。在线互动式 UPS 电源系统后备式 UPS 电源系统的功能较差,而在线式 UPS 电源系统的造价过高,在线互动式 UPS 电源系统就应运而生了。在线互动式UPS 电源系统的工作原理是兼容了后备式 UPS 和在线式 UPS 电源的共同点。在线互动式 UPS 电源系统是直接接入到电力网络中,经稳压开关,实现电流的稳定输出,这种输出是建立在市电供电稳定的基础上。假如市电发生波动,则启动蓄电池供电,从而实现电流的稳定输出,但在线互动式 UPS 电源系统却依旧存在切换时间长的问题。 2UPS...
