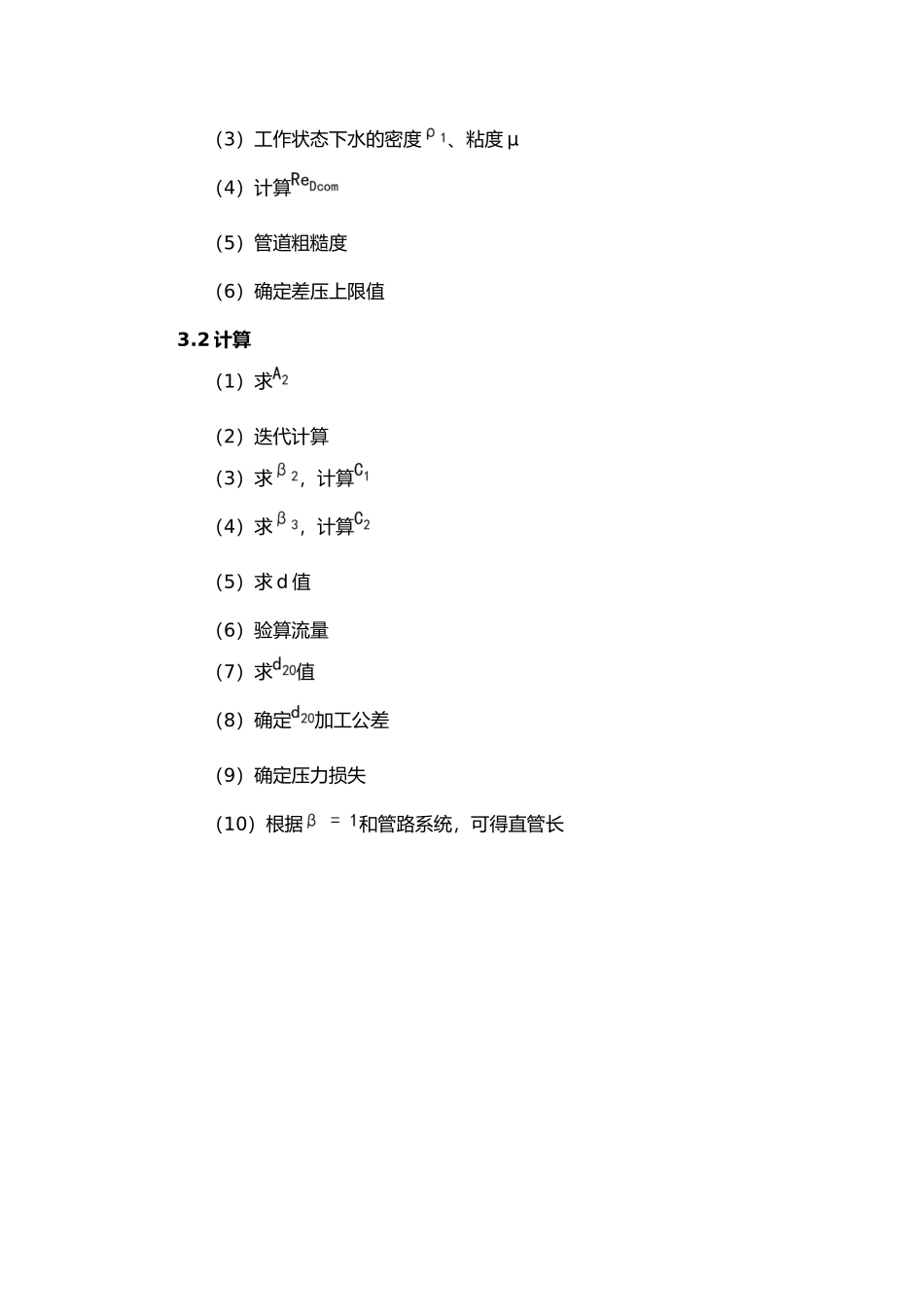

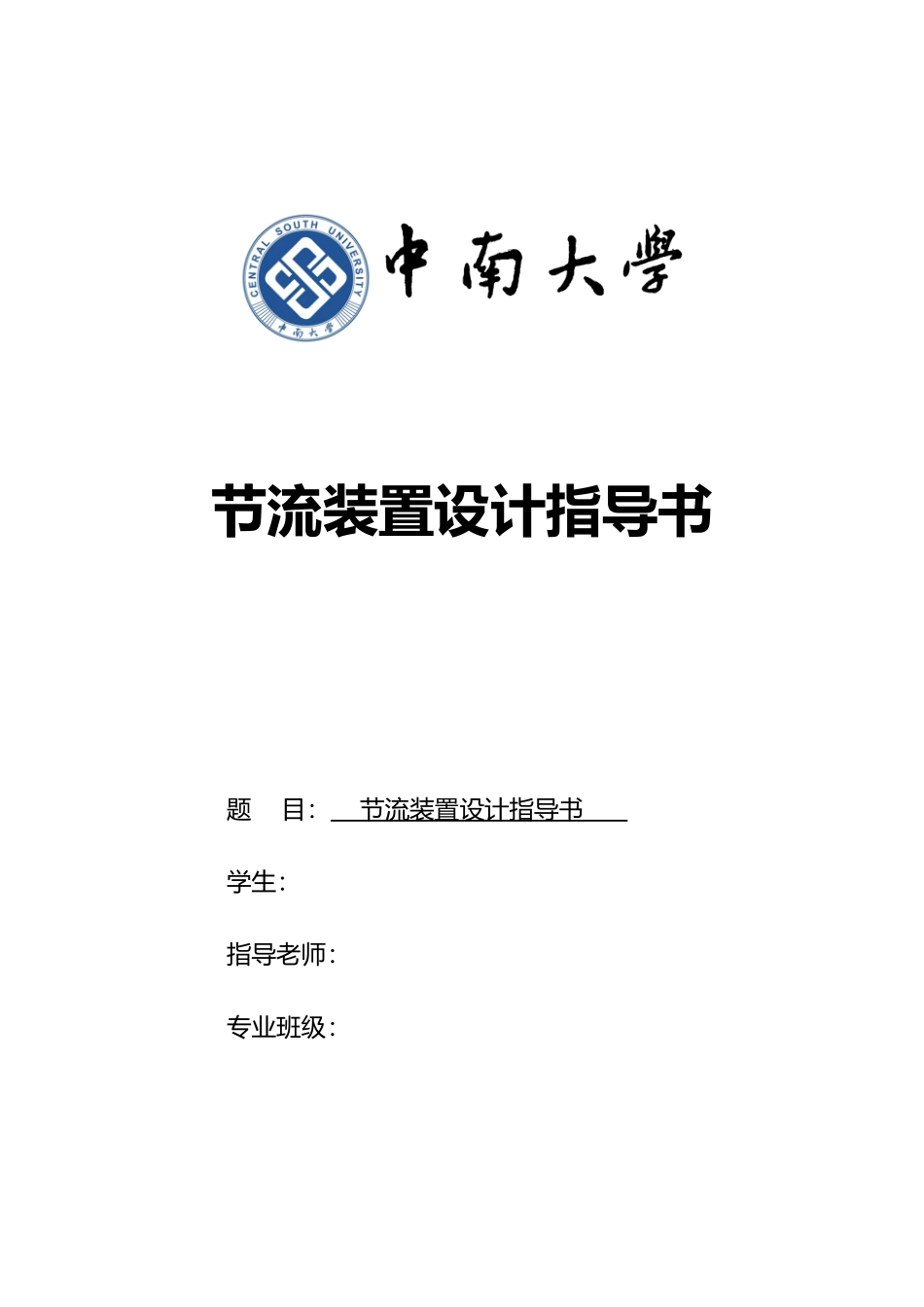

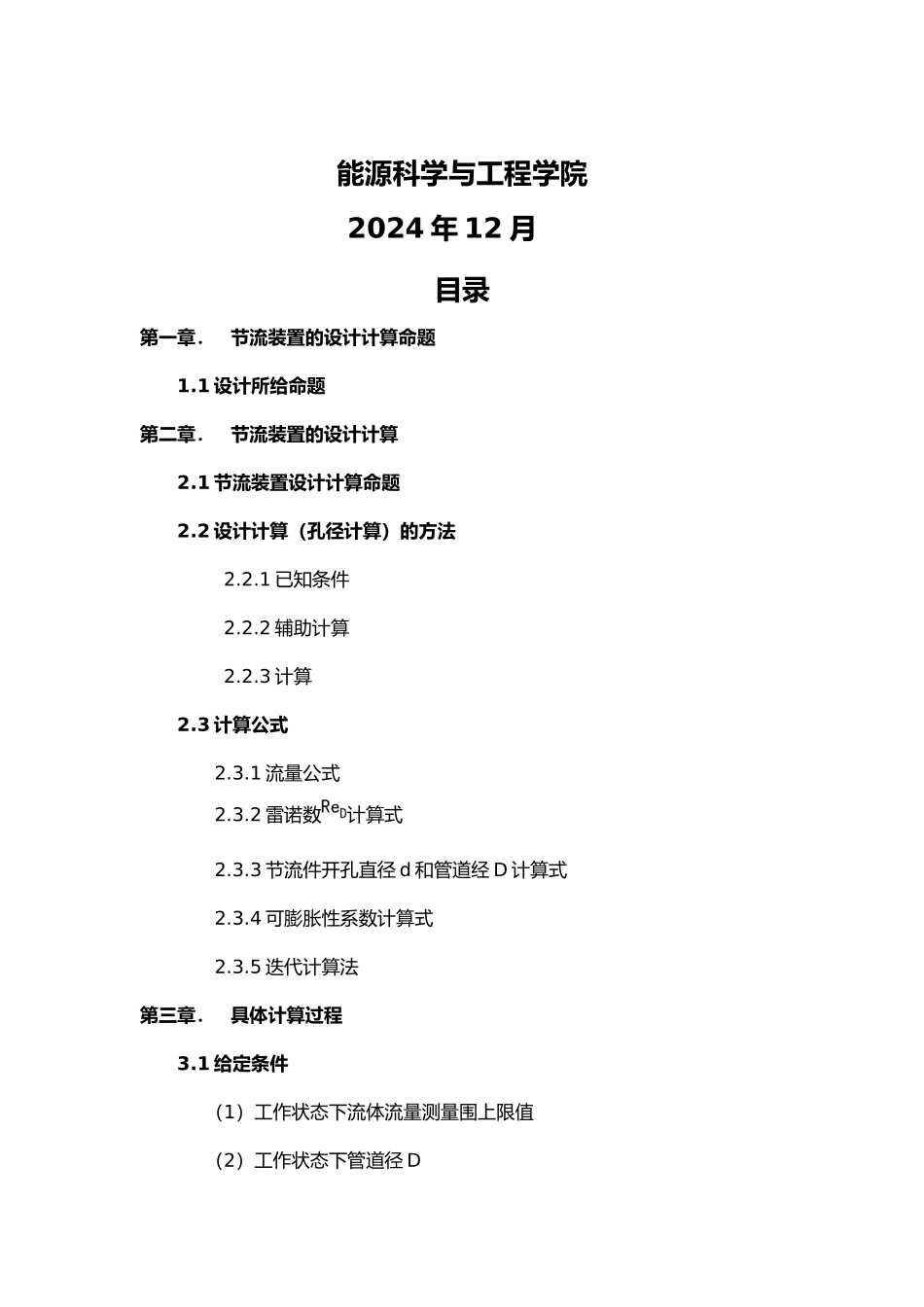

节流装置设计指导书题 目： 节流装置设计指导书 学生：指导老师：专业班级：能源科学与工程学院2024 年 12 月目录第一章．节流装置的设计计算命题1.1 设计所给命题第二章．节流装置的设计计算2.1 节流装置设计计算命题2.2 设计计算（孔径计算）的方法2.2.1 已知条件2.2.2 辅助计算2.2.3 计算2.3 计算公式2.3.1 流量公式2.3.2 雷诺数计算式2.3.3 节流件开孔直径 d 和管道经 D 计算式2.3.4 可膨胀性系数计算式2.3.5 迭代计算法第三章．具体计算过程3.1 给定条件（1）工作状态下流体流量测量围上限值（2）工作状态下管道径 D（3）工作状态下水的密度、粘度 μ（4）计算（5）管道粗糙度（6）确定差压上限值3.2 计算（1）求（2）迭代计算（3）求，计算（4）求，计算（5）求 d 值（6）验算流量（7）求值（8）确定加工公差（9）确定压力损失（10）根据和管路系统，可得直管长一、节流装置的设计计算命题1．1 设计所给命题①被测流体：水② 流体流量：=500t/h；=400t/h；=200t/h③ 工作压力：p1=14.6Mpa（绝对）④ 工作温度：t1=220℃⑤20℃时的管道径：D20=233mm⑥ 管道材料：20#钢，新的无缝钢管，管道材料热膨胀系数 λD=12.78×10-6mm/mm·℃⑦ 允许的压力损失：不限⑧ 管道敷设： ⑨ 选用法兰取压标准孔板配 DBC 型电动差压变送器二、节流装置的设计计算2.1 节流装置设计计算命题①已知节流装置型式，管道径 D，节流件开孔直径 d 被测流体参数 ρ、μ，根据测得的差压值 Δp，计算被测流体流量或。②已知管道径 D，被测流体参数 ρ、μ，管道布置条件，选择流量围，差压测量上限，节流装置型式，计算节流件开孔直径 d。③已知管道径 D，节流件开孔直径 d，被测流体参数 ρ、μ，管道布置条件，节流装置型式，流量围，计算差压值。④已知节流装置型式，直径比 β，压值，流量或，被测流体参数ρ、μ，计算管道径 D 和节流件开孔直径 d。命题①为现场核对投用流量计的测量值；命题②为新装设计节流装置的设计计算，一般设计计算就是指此命题，命题③用于现场核对差压计的测量值；命题④用以确定现场需要的管道尺寸。2.2 设计计算（孔径计算）的方法2.2.1 已知条件①被测流体（混合介质的组分百分数）。② 流体流量：最大（或）；常用（或）（可取 0.8）；最小。③ 节流件上流取压孔处被测流体的工作压力（绝对）。④ 节流件上流取压孔处被测流体的工作温度 t1。⑤20℃时的管道径 D20。...
