桥梁静载荷测试设备配置方案

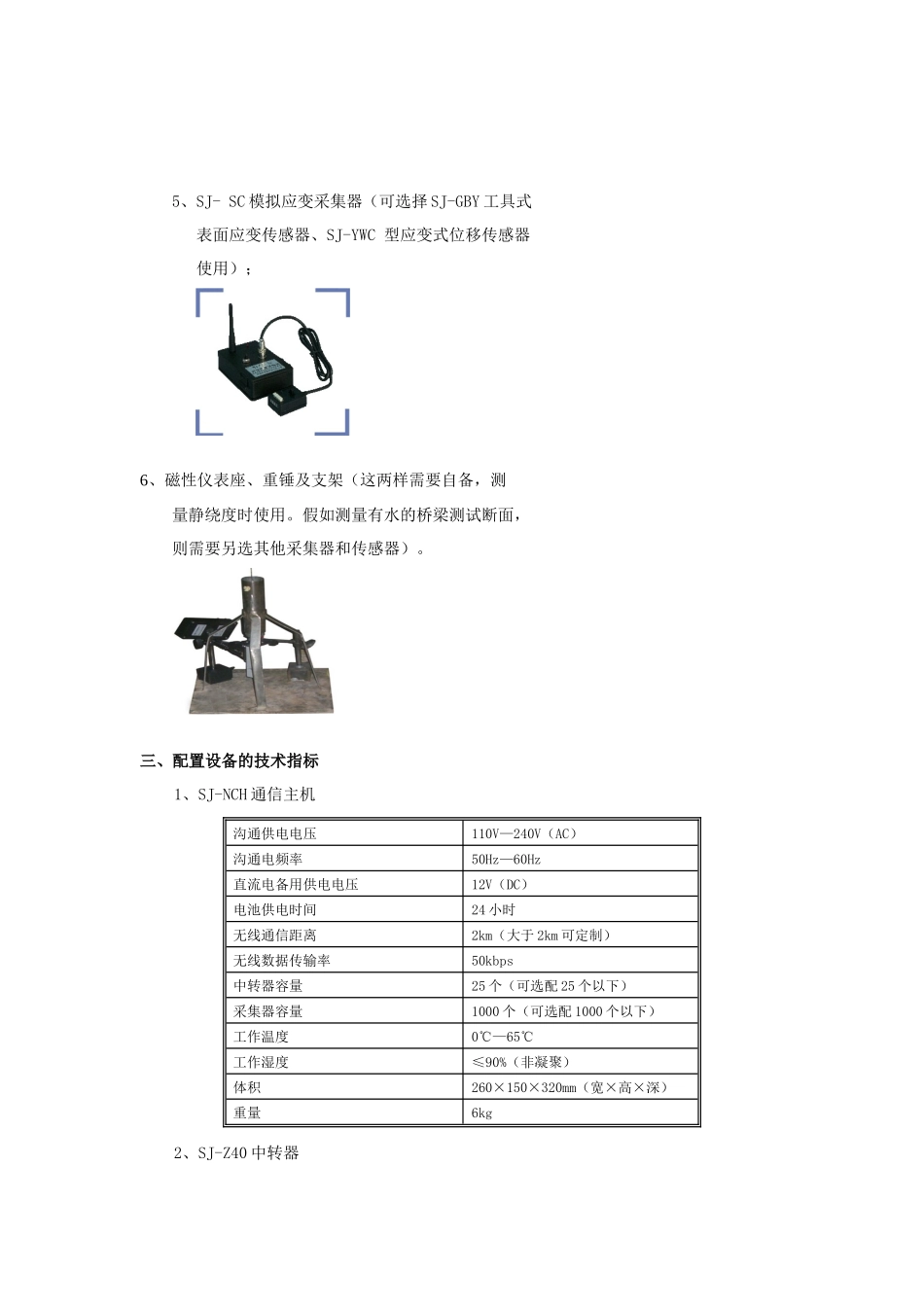

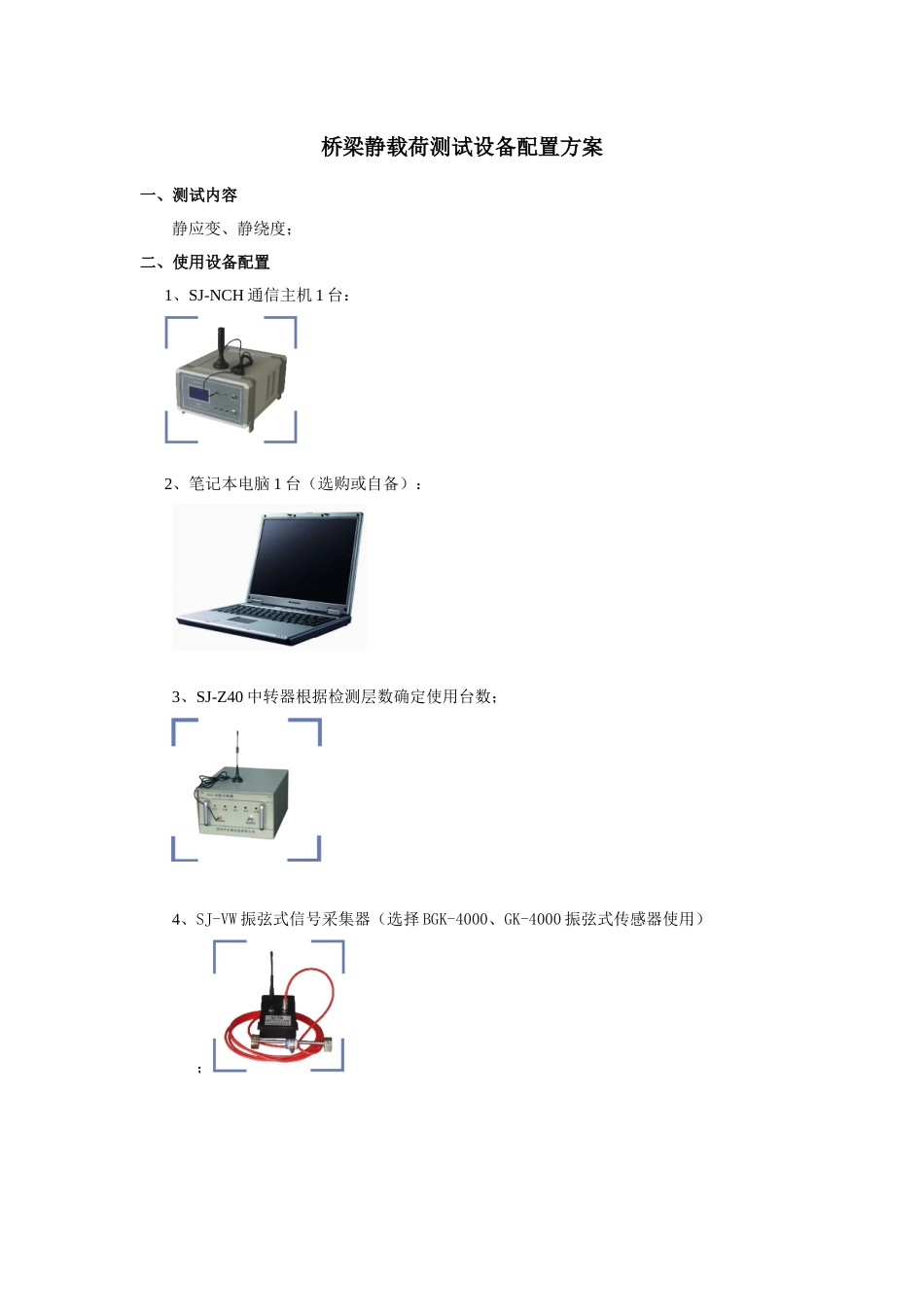

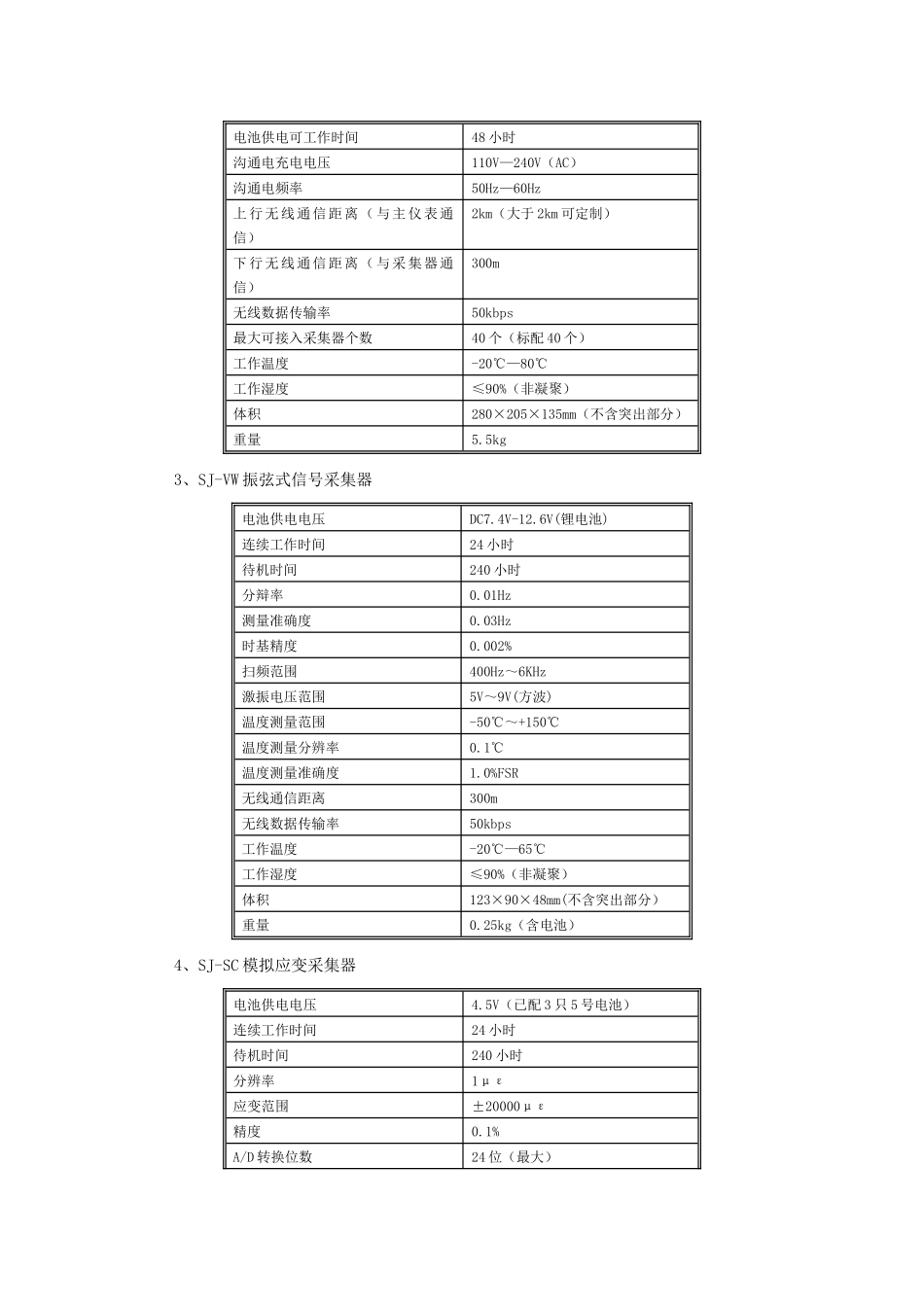

桥梁静载荷测试设备配置方案一、测试内容静应变、静绕度；二、使用设备配置1、SJ-NCH 通信主机 1 台： 2、笔记本电脑 1 台（选购或自备）： 3、SJ-Z40 中转器根据检测层数确定使用台数；4、SJ-VW 振弦式信号采集器（选择 BGK-4000、GK-4000 振弦式传感器使用）；5、SJ- SC 模拟应变采集器（可选择 SJ-GBY 工具式表面应变传感器、SJ-YWC 型应变式位移传感器使用）；6、磁性仪表座、重锤及支架（这两样需要自备，测量静绕度时使用。假如测量有水的桥梁测试断面，则需要另选其他采集器和传感器）。三、配置设备的技术指标1、SJ-NCH 通信主机沟通供电电压110V—240V（AC）沟通电频率50Hz—60Hz直流电备用供电电压12V（DC）电池供电时间24 小时无线通信距离2km（大于 2km 可定制）无线数据传输率50kbps中转器容量25 个（可选配 25 个以下）采集器容量1000 个（可选配 1000 个以下）工作温度0℃—65℃工作湿度≤90%（非凝聚）体积260×150×320mm（宽×高×深）重量6kg2、SJ-Z40 中转器电池供电可工作时间48 小时沟通电充电电压110V—240V（AC）沟通电频率50Hz—60Hz上行无线通信距离（与主仪表通信）2km（大于 2km 可定制）下行无线通信距离（与采集器通信）300m无线数据传输率50kbps最大可接入采集器个数40 个（标配 40 个）工作温度-20℃—80℃工作湿度≤90%（非凝聚）体积280×205×135mm（不含突出部分）重量5.5kg3、SJ-VW 振弦式信号采集器电池供电电压DC7.4V-12.6V(锂电池)连续工作时间24 小时待机时间240 小时分辩率0.01Hz测量准确度0.03Hz时基精度0.002%扫频范围400Hz～6KHz激振电压范围5V～9V(方波)温度测量范围-50℃～+150℃温度测量分辨率0.1℃温度测量准确度1.0%FSR无线通信距离300m无线数据传输率50kbps工作温度-20℃—65℃工作湿度≤90%（非凝聚）体积123×90×48mm(不含突出部分）重量0.25kg（含电池）4、SJ-SC 模拟应变采集器电池供电电压4.5V（已配 3 只 5 号电池）连续工作时间24 小时待机时间240 小时分辨率1με应变范围±20000με精度0.1%A/D 转换位数24 位（最大）采样率40Hz（其他采样率可定制）平衡范围满量程平衡方式自动零点漂移±1με/小时供桥电压3.3V（其它电压可订制）桥接方式1/4 桥，1/2 桥，全桥可接入应变片阻值120Ω[1]（其他阻值可定制）可接入应变片灵敏度系数任意无线通信距离300m无线数据传输率50kbps工作温度-20℃—60℃工作湿度≤90%（非凝聚）体积123×90...
