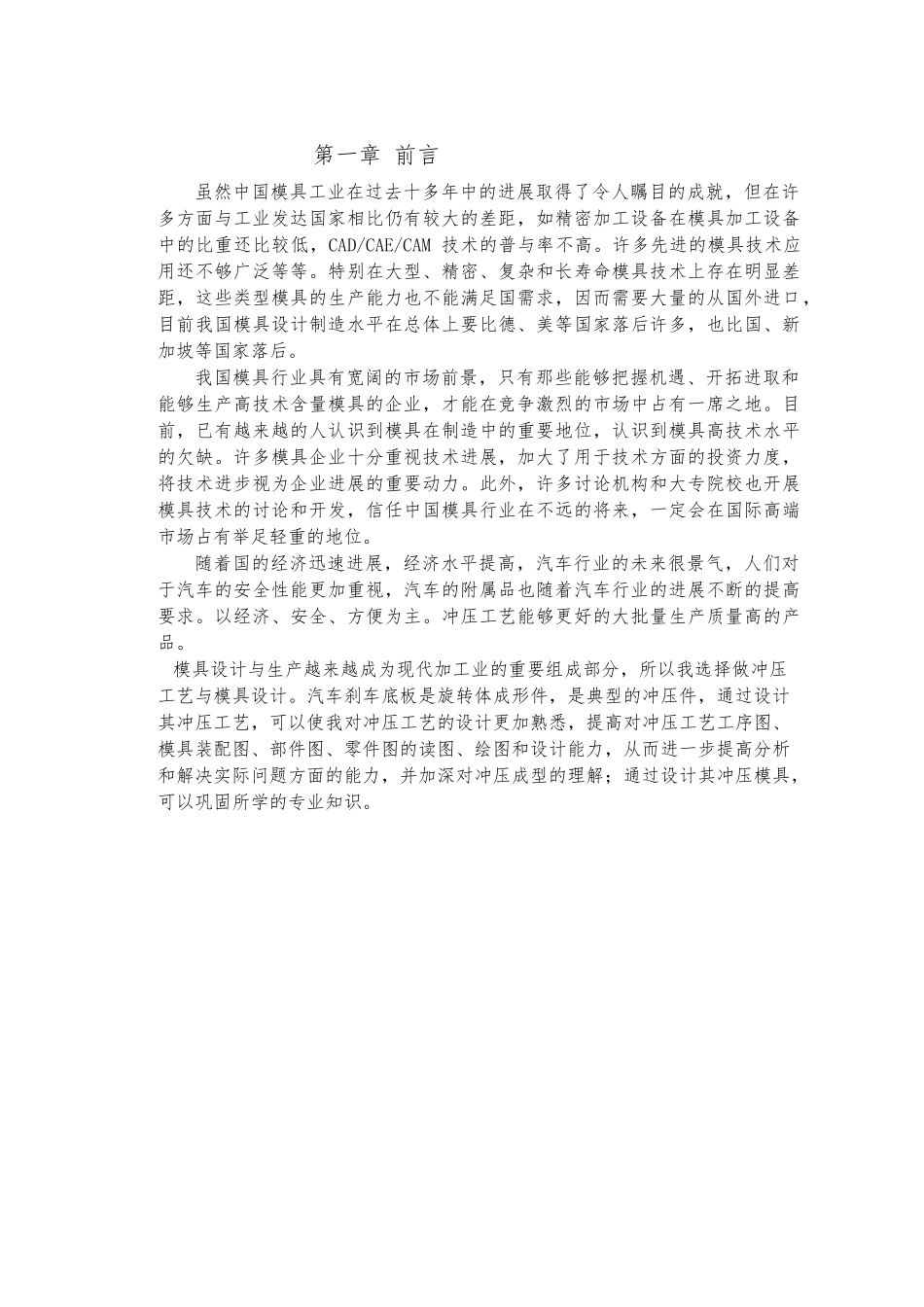

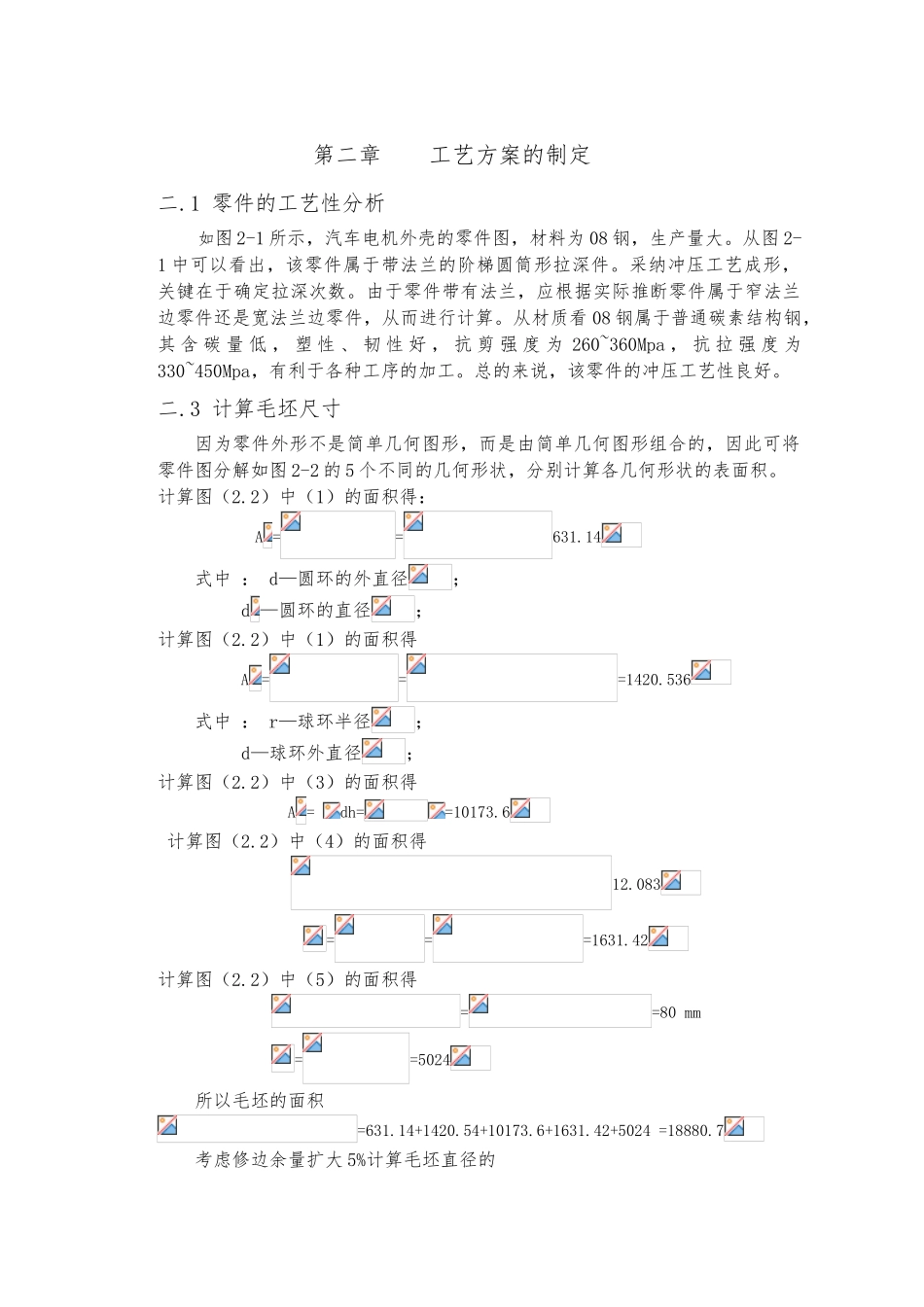

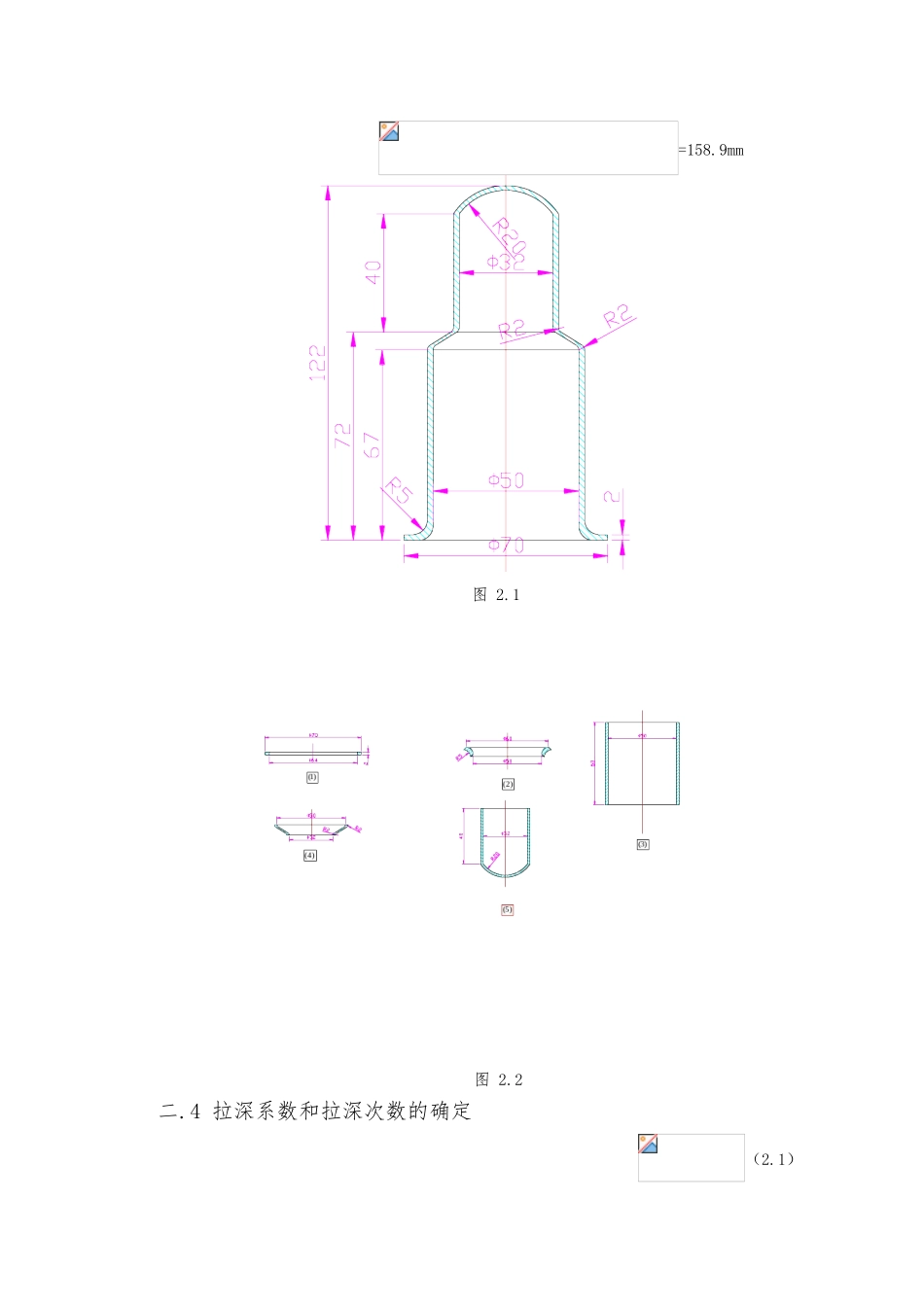

第一章 前言虽然中国模具工业在过去十多年中的进展取得了令人瞩目的成就，但在许多方面与工业发达国家相比仍有较大的差距，如精密加工设备在模具加工设备中的比重还比较低，CAD/CAE/CAM 技术的普与率不高。许多先进的模具技术应用还不够广泛等等。特别在大型、精密、复杂和长寿命模具技术上存在明显差距，这些类型模具的生产能力也不能满足国需求，因而需要大量的从国外进口，目前我国模具设计制造水平在总体上要比德、美等国家落后许多，也比国、新加坡等国家落后。我国模具行业具有宽阔的市场前景，只有那些能够把握机遇、开拓进取和能够生产高技术含量模具的企业，才能在竞争激烈的市场中占有一席之地。目前，已有越来越的人认识到模具在制造中的重要地位，认识到模具高技术水平的欠缺。许多模具企业十分重视技术进展，加大了用于技术方面的投资力度，将技术进步视为企业进展的重要动力。此外，许多讨论机构和大专院校也开展模具技术的讨论和开发，信任中国模具行业在不远的将来，一定会在国际高端市场占有举足轻重的地位。随着国的经济迅速进展，经济水平提高，汽车行业的未来很景气，人们对于汽车的安全性能更加重视，汽车的附属品也随着汽车行业的进展不断的提高要求。以经济、安全、方便为主。冲压工艺能够更好的大批量生产质量高的产品。模具设计与生产越来越成为现代加工业的重要组成部分，所以我选择做冲压工艺与模具设计。汽车刹车底板是旋转体成形件，是典型的冲压件，通过设计其冲压工艺，可以使我对冲压工艺的设计更加熟悉，提高对冲压工艺工序图、模具装配图、部件图、零件图的读图、绘图和设计能力，从而进一步提高分析和解决实际问题方面的能力，并加深对冲压成型的理解；通过设计其冲压模具，可以巩固所学的专业知识。第二章 工艺方案的制定二.1 零件的工艺性分析 如图 2-1 所示，汽车电机外壳的零件图，材料为 08 钢，生产量大。从图 2-1 中可以看出，该零件属于带法兰的阶梯圆筒形拉深件。采纳冲压工艺成形，关键在于确定拉深次数。由于零件带有法兰，应根据实际推断零件属于窄法兰边零件还是宽法兰边零件，从而进行计算。从材质看 08 钢属于普通碳素结构钢，其 含 碳 量 低 ， 塑 性 、 韧 性 好 ， 抗 剪 强 度 为 260~360Mpa ， 抗 拉 强 度 为330~450Mpa，有利于各种工序的加工。总的来说，该零件的冲压工艺性良好。二.3 计算毛坯尺寸因为零件外形不是简单几何图形，而是由简单几何...
