毕业论文重型汽车分动箱箱体加工的工艺研究VIP专享

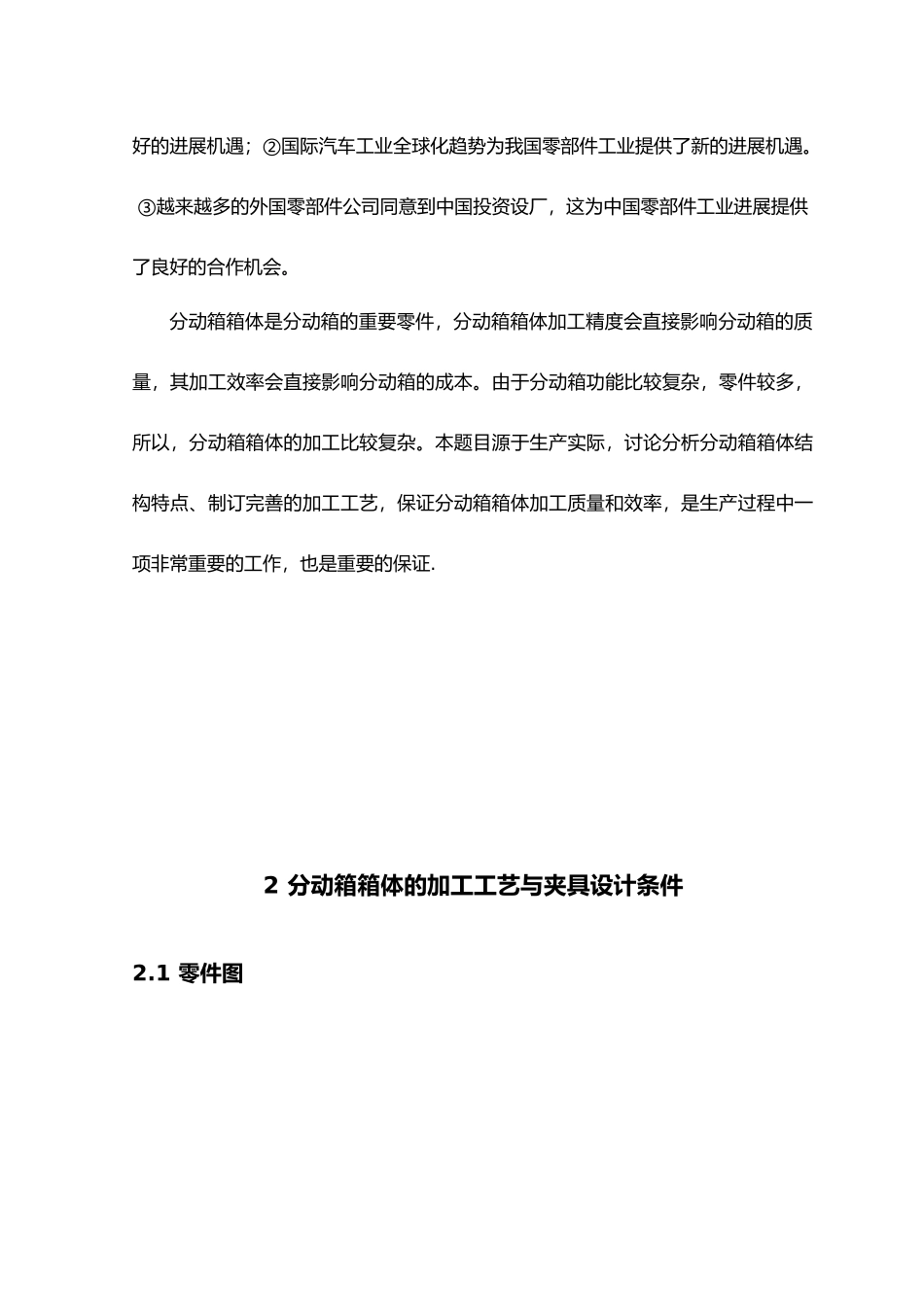

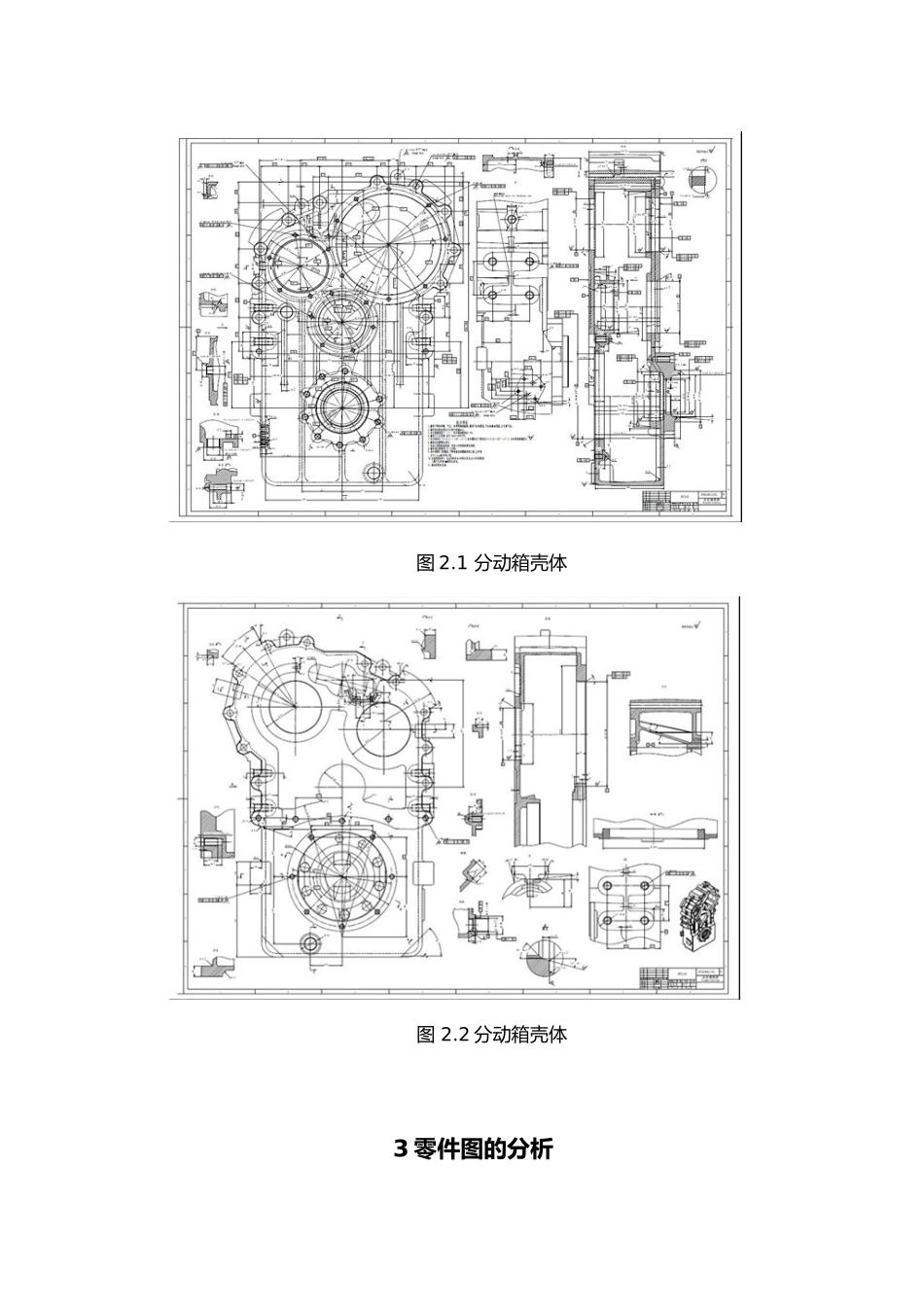

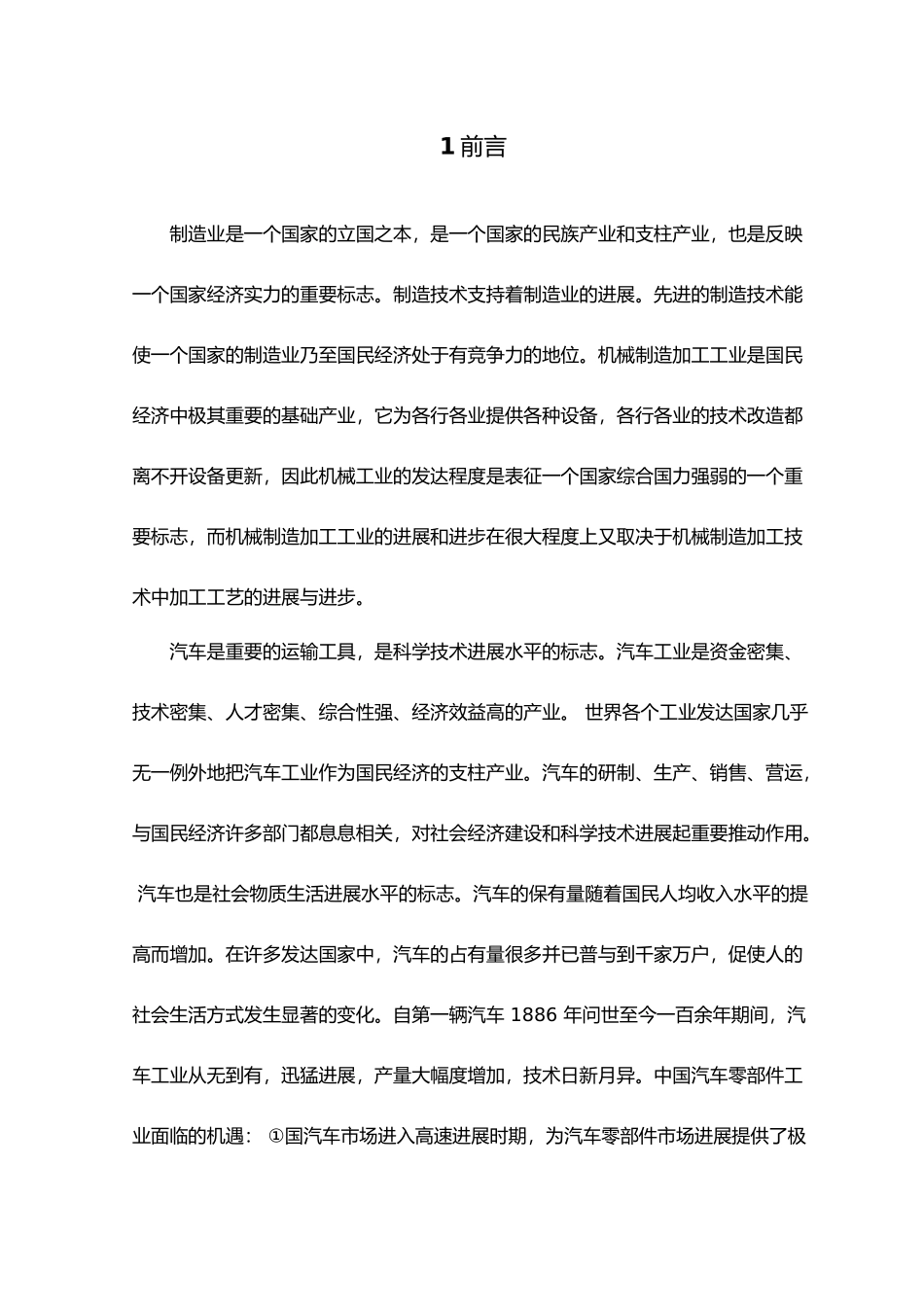

1 前言制造业是一个国家的立国之本，是一个国家的民族产业和支柱产业，也是反映一个国家经济实力的重要标志。制造技术支持着制造业的进展。先进的制造技术能使一个国家的制造业乃至国民经济处于有竞争力的地位。机械制造加工工业是国民经济中极其重要的基础产业，它为各行各业提供各种设备，各行各业的技术改造都离不开设备更新，因此机械工业的发达程度是表征一个国家综合国力强弱的一个重要标志，而机械制造加工工业的进展和进步在很大程度上又取决于机械制造加工技术中加工工艺的进展与进步。汽车是重要的运输工具，是科学技术进展水平的标志。汽车工业是资金密集、技术密集、人才密集、综合性强、经济效益高的产业。 世界各个工业发达国家几乎无一例外地把汽车工业作为国民经济的支柱产业。汽车的研制、生产、销售、营运，与国民经济许多部门都息息相关，对社会经济建设和科学技术进展起重要推动作用。 汽车也是社会物质生活进展水平的标志。汽车的保有量随着国民人均收入水平的提高而增加。在许多发达国家中，汽车的占有量很多并已普与到千家万户，促使人的社会生活方式发生显著的变化。自第一辆汽车 1886 年问世至今一百余年期间，汽车工业从无到有，迅猛进展，产量大幅度增加，技术日新月异。中国汽车零部件工业面临的机遇： ①国汽车市场进入高速进展时期，为汽车零部件市场进展提供了极好的进展机遇；②国际汽车工业全球化趋势为我国零部件工业提供了新的进展机遇。 ③越来越多的外国零部件公司同意到中国投资设厂，这为中国零部件工业进展提供了良好的合作机会。分动箱箱体是分动箱的重要零件，分动箱箱体加工精度会直接影响分动箱的质量，其加工效率会直接影响分动箱的成本。由于分动箱功能比较复杂，零件较多，所以，分动箱箱体的加工比较复杂。本题目源于生产实际，讨论分析分动箱箱体结构特点、制订完善的加工工艺，保证分动箱箱体加工质量和效率，是生产过程中一项非常重要的工作，也是重要的保证.2 分动箱箱体的加工工艺与夹具设计条件2.1 零件图图 2.1 分动箱壳体图 2.2 分动箱壳体3 零件图的分析3.1 零件几何要素分析分析零件图可知，分动箱壳体主要加工部分有：轴承孔 Φ120N7 、Φ115P7 、Φ110 N7 等，拨叉孔，以与腔孔 Φ124H13（）、Φ101.6P7、Φ190H8（）、Φ95、Φ72、Φ80S8,两个接合面和两个外端面，以与边缘的联接螺纹孔与通孔等。汽车分动箱箱体是汽车几个箱体中精度要求最高的一个之一，它的...
