毕业设计自动门气动系统设计与运动仿真设计

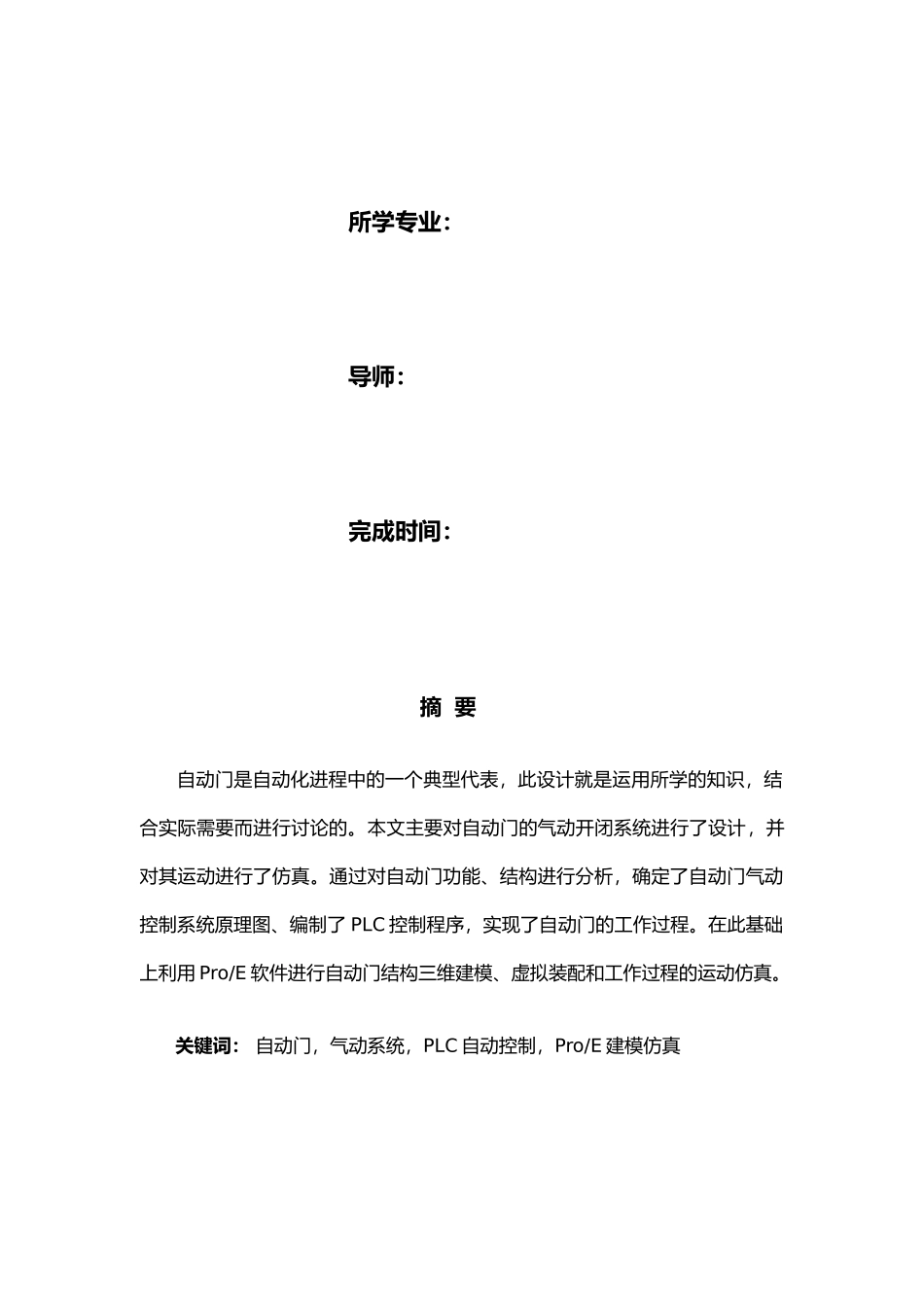

科技学院2024 届本科毕业论文（设计） 论文题目：自动门气动系统设计与运动仿真 学生: 所在院系：所学专业：导师：完成时间：摘 要自动门是自动化进程中的一个典型代表，此设计就是运用所学的知识，结合实际需要而进行讨论的。本文主要对自动门的气动开闭系统进行了设计，并对其运动进行了仿真。通过对自动门功能、结构进行分析，确定了自动门气动控制系统原理图、编制了 PLC 控制程序，实现了自动门的工作过程。在此基础上利用 Pro/E 软件进行自动门结构三维建模、虚拟装配和工作过程的运动仿真。关键词： 自动门，气动系统，PLC 自动控制，Pro/E 建模仿真Automatic door Pneumatic system Design and motion SimulationAbstractThe automaticdoor is the automation in the process of a typical representative, this design is the use of learned knowledge, combined with the actual needs and make a study of.This paper focuses on the automatic door opening and closing ’s pneumatic system was designed, and its motion simulation.Through analyzed the automatic doors function and structure to identified the automatic pneumatic control system diagram, and compiled the PLC control procedures, to achieve the automatic door working process. On this basis, using Pro / E software for automatic door structure of 3D modeling, virtual assembly and motion simulation of the working process.Keywords:Automatic door, Automatic Control of Pneumatic System, PLC, Pro / E Modeling and Simulation目 录1 前言 11.1 自动门的概述 11.2 国自动门的进展现状 11.3 自动门的进展趋势 22 自动门自动开闭气动系统设计方案 22.1 自动开闭气动系统的主要构成装置 22.2 自动门自动开闭气动系统的设计理念 32.3 自动门自动开闭气动系统功能分析 32.4 自动门的控制要求 32.5 气动系统的设计方案 32.6 自动门的结构设计方案 43 气压传动 53.1 气压传动的原理与组成 53.2 气压传动的优缺点 54 气动系统的选择 64.1 气泵的选择 74.2 气缸的选择 74.2.1 气缸主要尺寸的设计 84.2.2 气缸的主要结构设计 94.2.3 气缸的选择 104.3 其它气动...
