水库输水洞除险加固设计方案研究

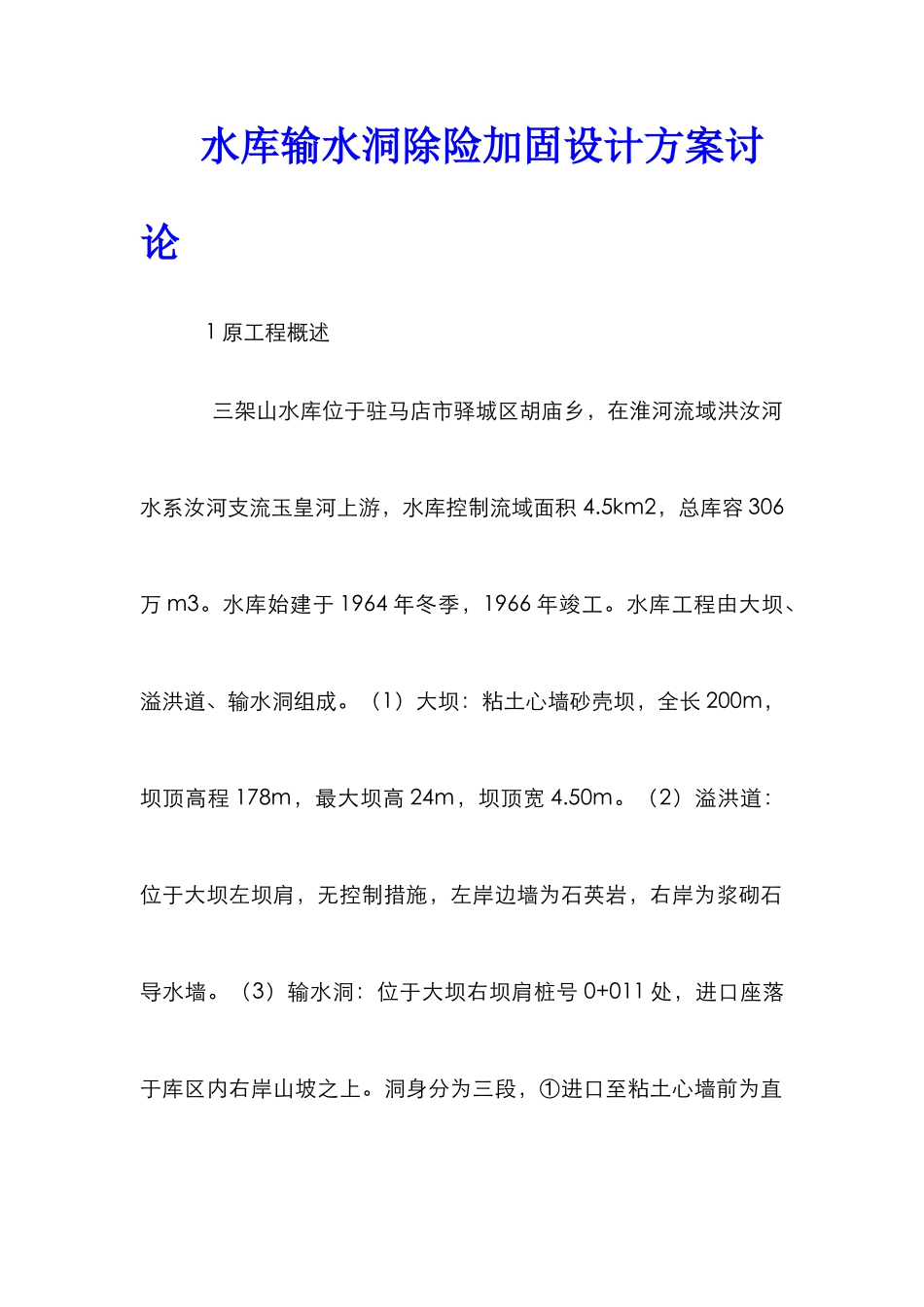

水库输水洞除险加固设计方案研究_第1页
1/17

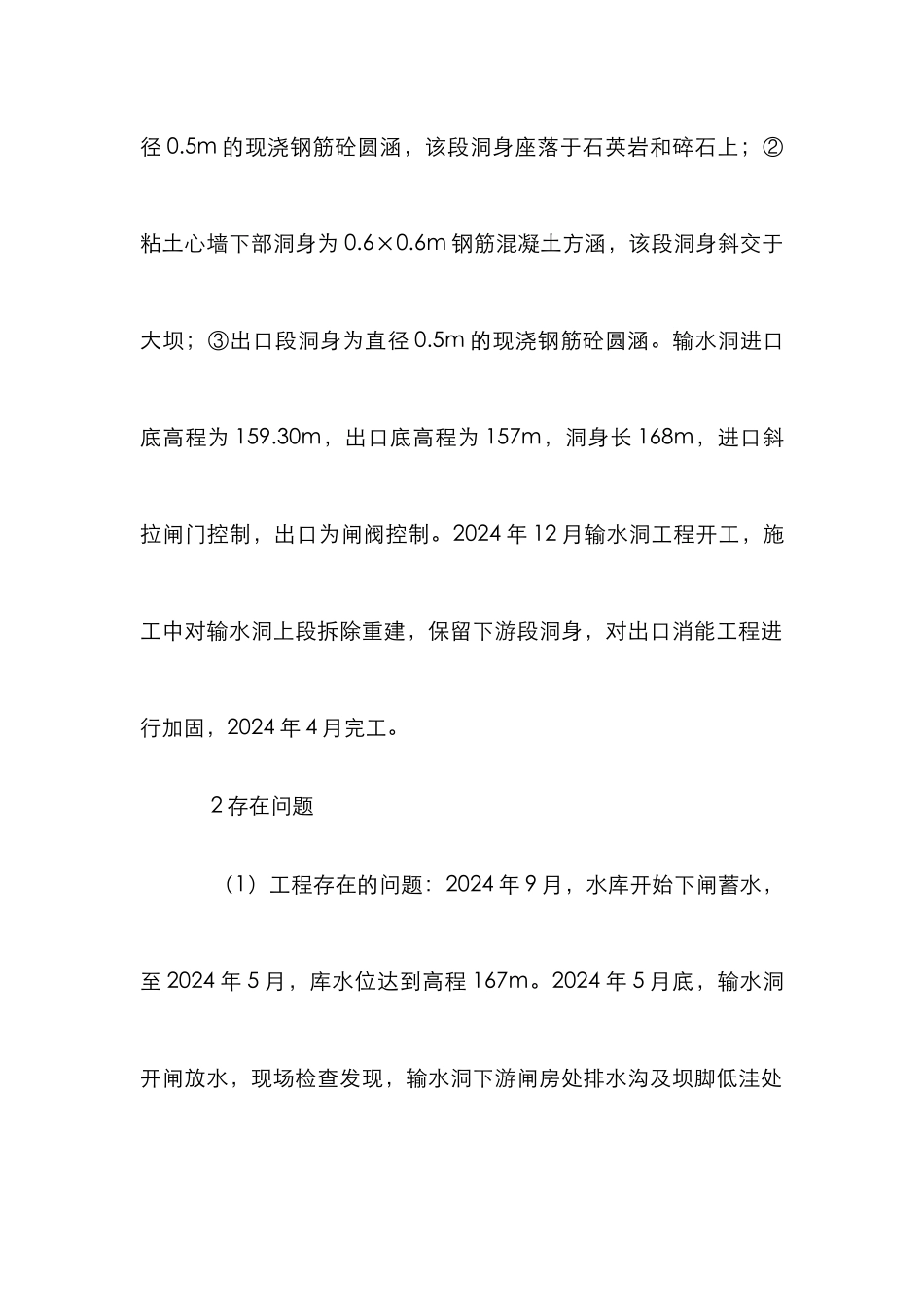

水库输水洞除险加固设计方案研究_第2页
2/17

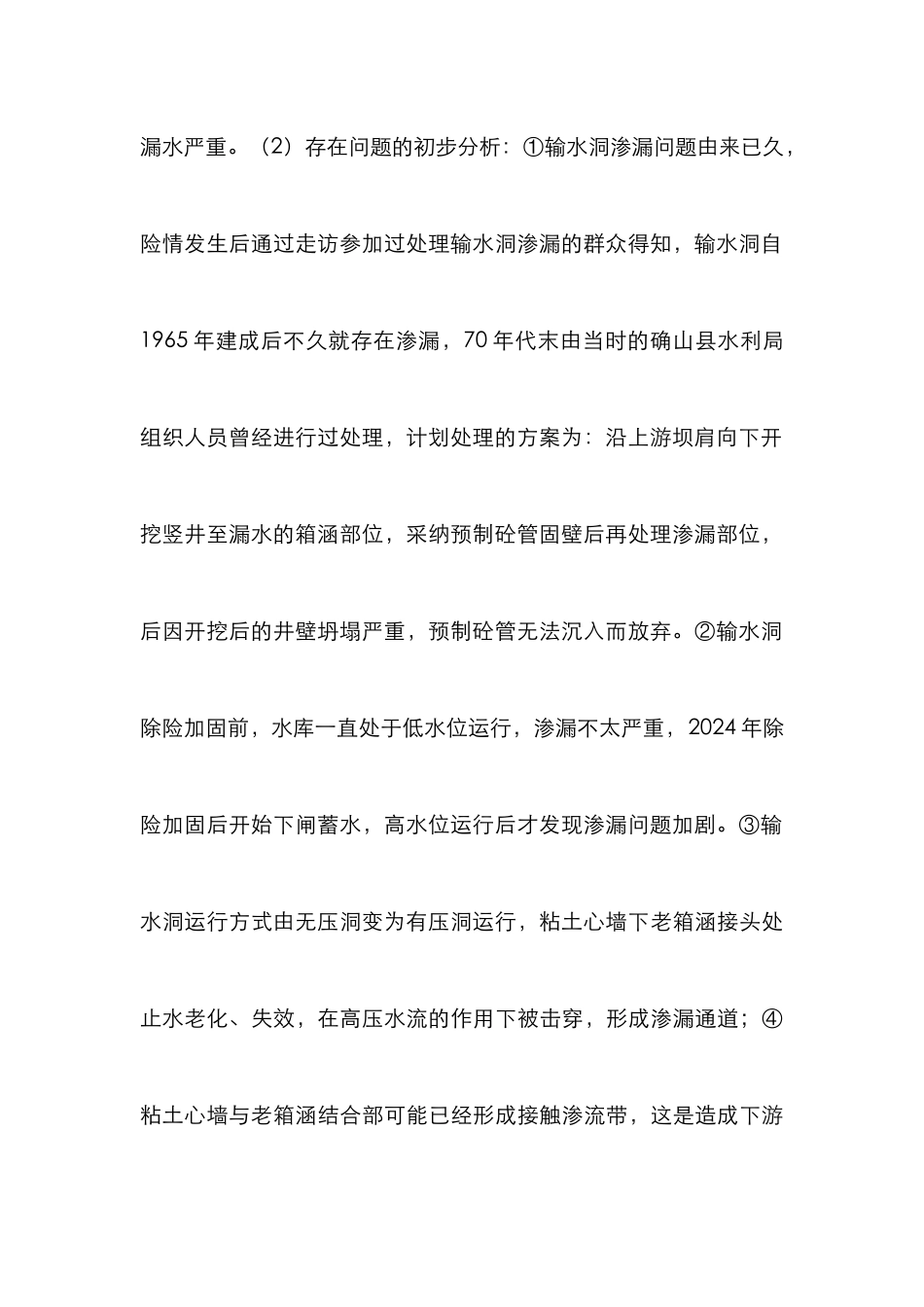

水库输水洞除险加固设计方案研究_第3页
3/17
水库输水洞除险加固设计方案讨论 1 原工程概述 三架山水库位于驻马店市驿城区胡庙乡,在淮河流域洪汝河水系汝河支流玉皇河上游,水库控制流域面积 4.5km2,总库容 306万 m3。水库始建于 1964 年冬季,1966 年竣工。水库工程由大坝、溢洪道、输水洞组成。(1)大坝:粘土心墙砂壳坝,全长 200m,坝顶高程 178m,最大坝高 24m,坝顶宽 4.50m。(2)溢洪道:位于大坝左坝肩,无控制措施,左岸边墙为石英岩,右岸为浆砌石导水墙。(3)输水洞:位于大坝右坝肩桩号 0+011 处,进口座落于库区内右岸山坡之上。洞身分为三段,①进口至粘土心墙前为直径 0.5m 的现浇钢筋砼圆涵,该段洞身座落于石英岩和碎石上;②粘土心墙下部洞身为 0.6×0.6m 钢筋混凝土方涵,该段洞身斜交于大坝;③出口段洞身为直径 0.5m 的现浇钢筋砼圆涵。输水洞进口底高程为 159.30m,出口底高程为 157m,洞身长 168m,进口斜拉闸门控制,出口为闸阀控制。2024 年 12 月输水洞工程开工,施工中对输水洞上段拆除重建,保留下游段洞身,对出口消能工程进行加固,2024 年 4 月完工。 2 存在问题 (1)工程存在的问题:2024 年 9 月,水库开始下闸蓄水,至 2024 年 5 月,库水位达到高程 167m。2024 年 5 月底,输水洞开闸放水,现场检查发现,输水洞下游闸房处排水沟及坝脚低洼处漏水严重。(2)存在问题的初步分析:①输水洞渗漏问题由来已久,险情发生后通过走访参加过处理输水洞渗漏的群众得知,输水洞自1965 年建成后不久就存在渗漏,70 年代末由当时的确山县水利局组织人员曾经进行过处理,计划处理的方案为:沿上游坝肩向下开挖竖井至漏水的箱涵部位,采纳预制砼管固壁后再处理渗漏部位,后因开挖后的井壁坍塌严重,预制砼管无法沉入而放弃。②输水洞除险加固前,水库一直处于低水位运行,渗漏不太严重,2024 年除险加固后开始下闸蓄水,高水位运行后才发现渗漏问题加剧。③输水洞运行方式由无压洞变为有压洞运行,粘土心墙下老箱涵接头处止水老化、失效,在高压水流的作用下被击穿,形成渗漏通道;④粘土心墙与老箱涵结合部可能已经形成接触渗流带,这是造成下游坝脚新建圆涵外侧渗漏的主要原因。 3 方案比选 根据以上总结分析的输水洞存在的工程险情,本次输水洞除险加固设计重点解决输水洞洞身渗漏及洞壁接触渗漏问题,消除安全隐患。综合考虑工程安全、投资、运行管理、效益等制约因素,初步拟定重建、竖井、隧洞 3 种方...
