水控机系统安装使用说明书

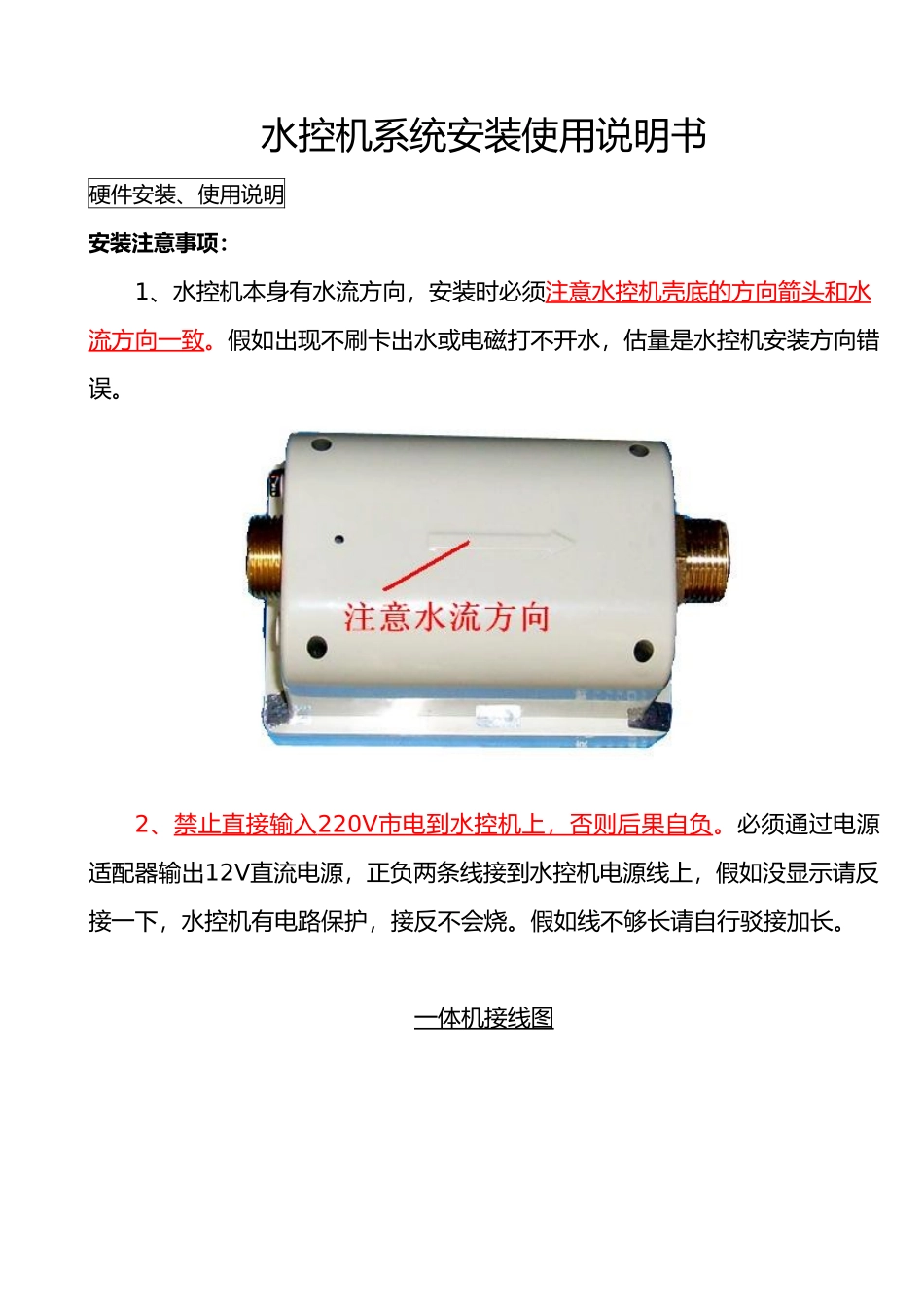

水控机系统安装使用说明书_第1页
1/12

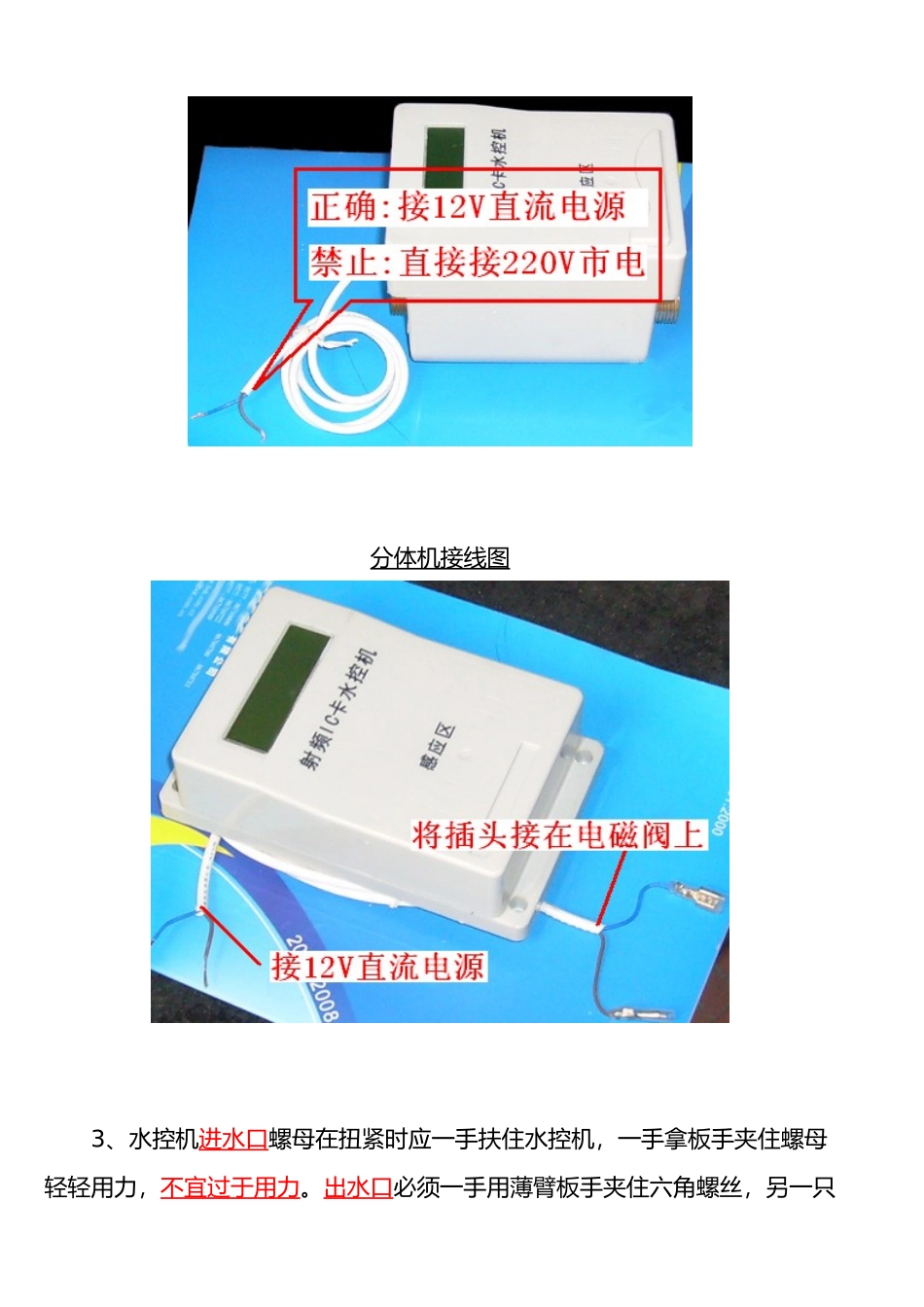

水控机系统安装使用说明书_第2页
2/12

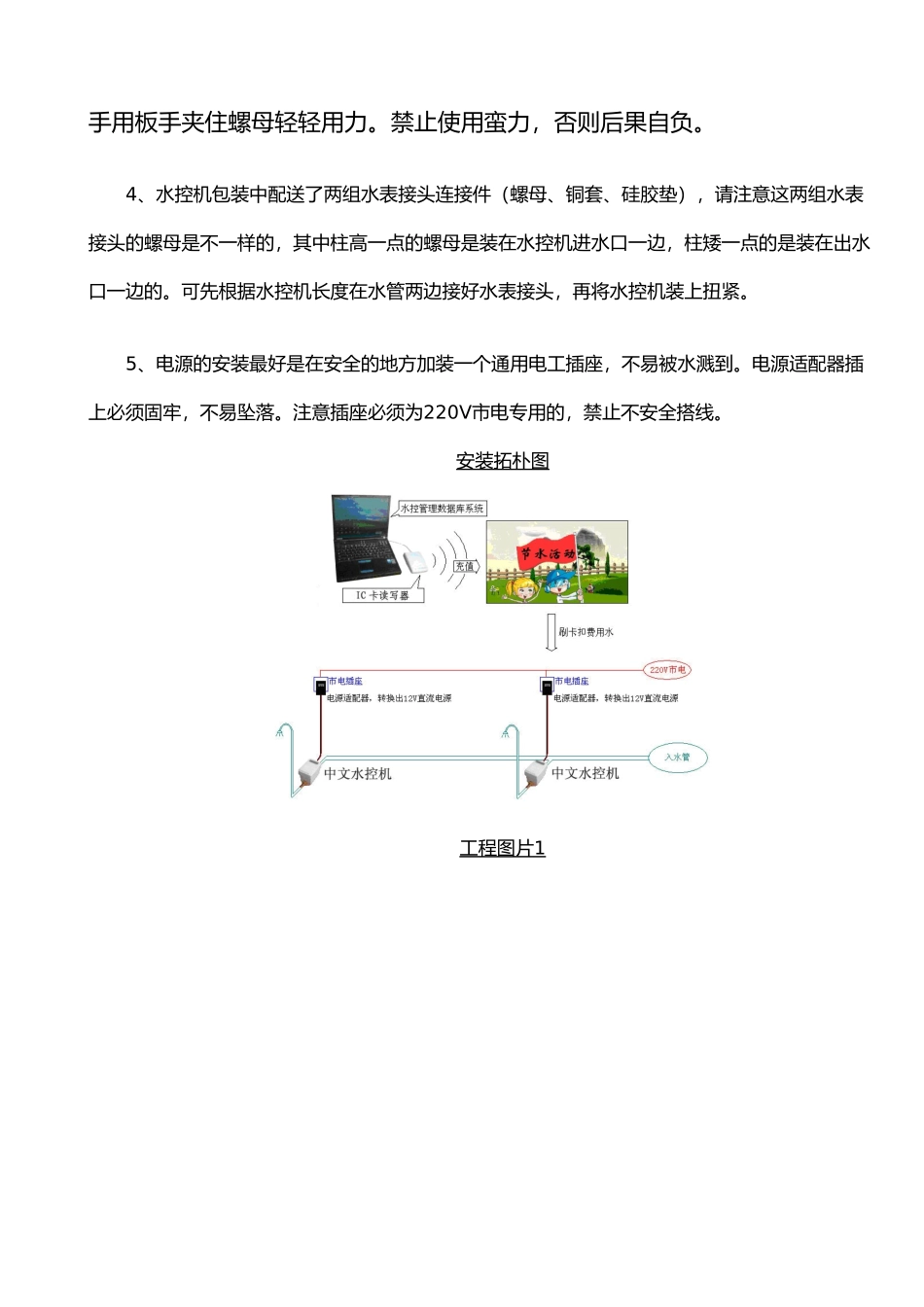

水控机系统安装使用说明书_第3页
3/12
水控机系统安装使用说明书硬件安装、使用说明安装注意事项:1、水控机本身有水流方向,安装时必须注意水控机壳底的方向箭头和水流方向一致。假如出现不刷卡出水或电磁打不开水,估量是水控机安装方向错误。2、禁止直接输入 220V 市电到水控机上,否则后果自负 。必须通过电源适配器输出12V直流电源,正负两条线接到水控机电源线上,假如没显示请反接一下,水控机有电路保护,接反不会烧。假如线不够长请自行驳接加长。一体机接线图分体机接线图3、水控机进水口螺母在扭紧时应一手扶住水控机,一手拿板手夹住螺母轻轻用力,不宜过于用力。出水口必须一手用薄臂板手夹住六角螺丝,另一只手用板手夹住螺母轻轻用力。禁止使用蛮力,否则后果自负。4、水控机包装中配送了两组水表接头连接件(螺母、铜套、硅胶垫),请注意这两组水表接头的螺母是不一样的,其中柱高一点的螺母是装在水控机进水口一边,柱矮一点的是装在出水口一边的。可先根据水控机长度在水管两边接好水表接头,再将水控机装上扭紧。5、电源的安装最好是在安全的地方加装一个通用电工插座,不易被水溅到。电源适配器插上必须固牢,不易坠落。注意插座必须为220V市电专用的,禁止不安全搭线。安装拓朴图工程图片 1 工程图片 2 消费者使用流程:① 把卡放在水控机上,显示卡上余额,累计用水量三秒,假如只需读卡上余额而不需用水,请在三秒拿开卡。② 不拿开卡三秒后开始扣费,扣费成功后出水。水控机的液晶显示为中文图形,便于管理者与使用者快捷省事地操作。显示容如下表,有余额不足等用不了水的情况一看便知,假如有机器故障导致无法使用,请记住提示代码(如提示 01,代码为 01),以便厂方技术支持。提示01:FM1702初始化失败提示02:数据存储器2故障提示02:数据存储2故障提示02:数据存储器写失败提示03:时间电路故障提示04:设备时钟乱,不能消费,请速与有关部门联系提示05:非本单位卡提示06:设备卡格式错误提示07:卡设备时间格式错误提示08:卡上余额不足,请充值提示09:卡用水时段格式错误提示10:挂失卡格式错误提示11:反挂失卡格式错误提示12:无法识别此卡提示13:卡类型无效提示14:此卡不允许在本区域使用提示15:卡上金额乱码提示16:此卡已被挂失提示17:不允许在此时段用水提示18:卡金额大于允许值提示19:卡金额小于允许值提示20:费率未设定,不能消费提示21:本卡消费日期比设备滞后提示22:本卡冷水日累计用量超出提示22:本卡冷水月用量已满提...
