水电站工程消防专项设计报告

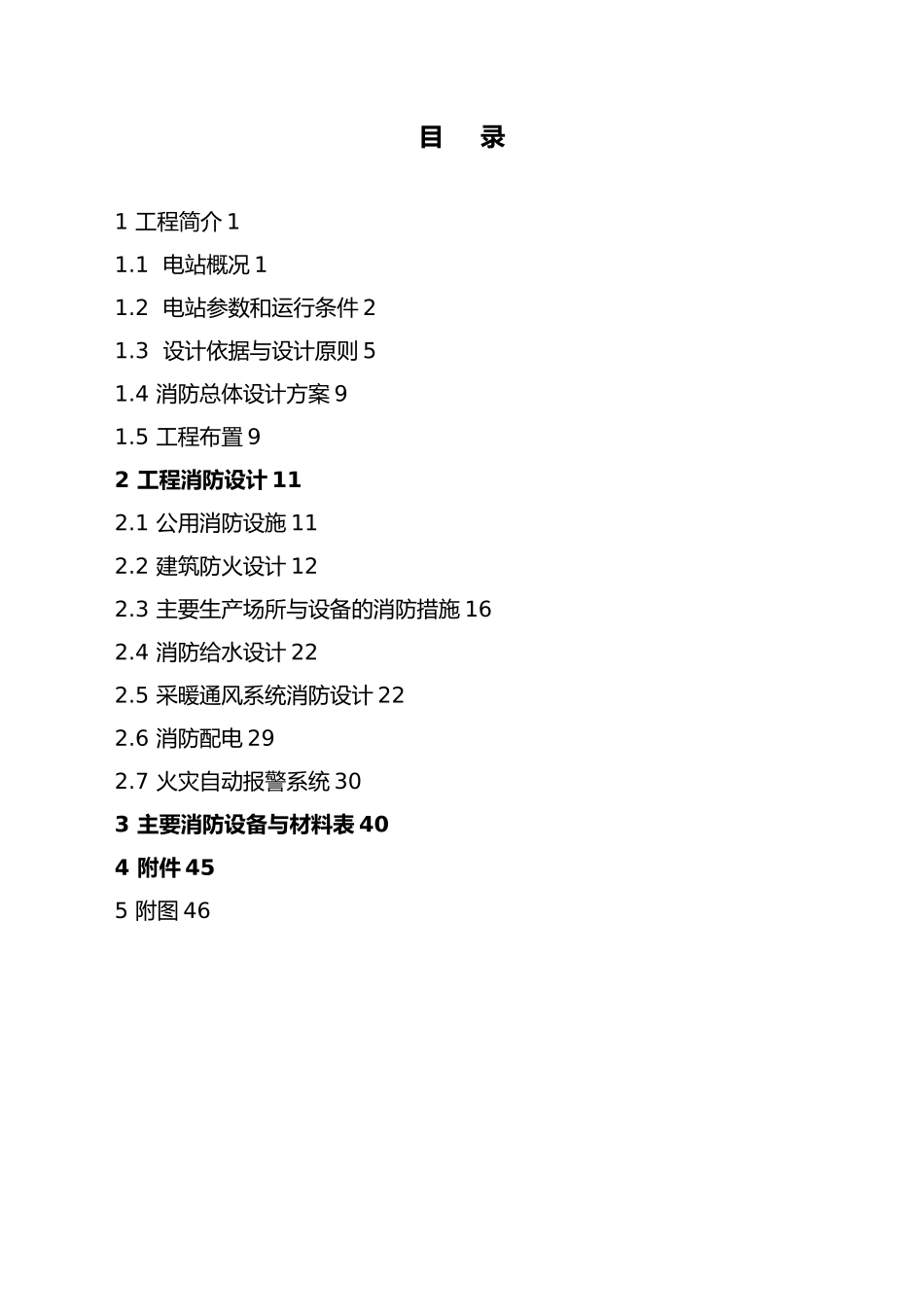

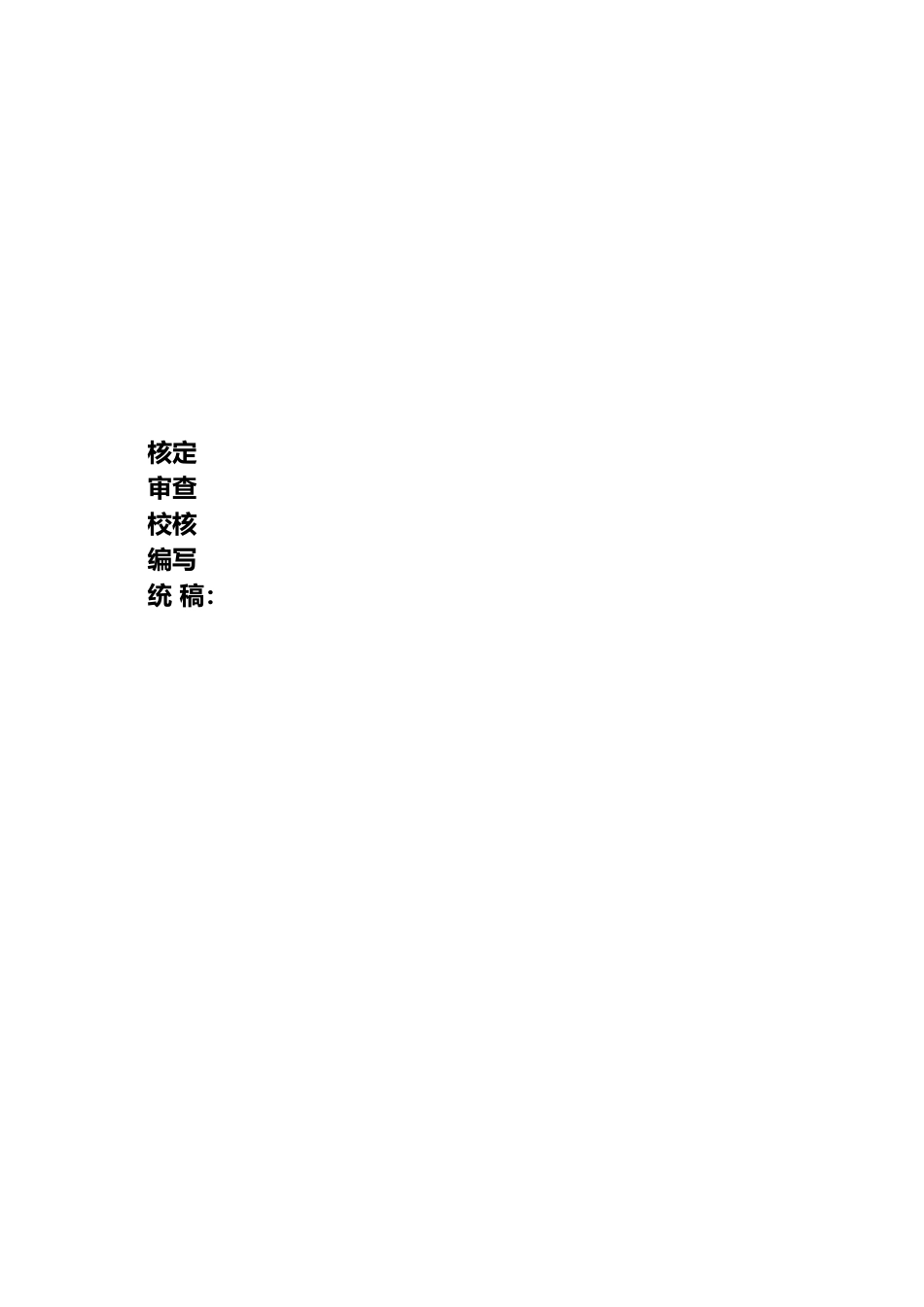

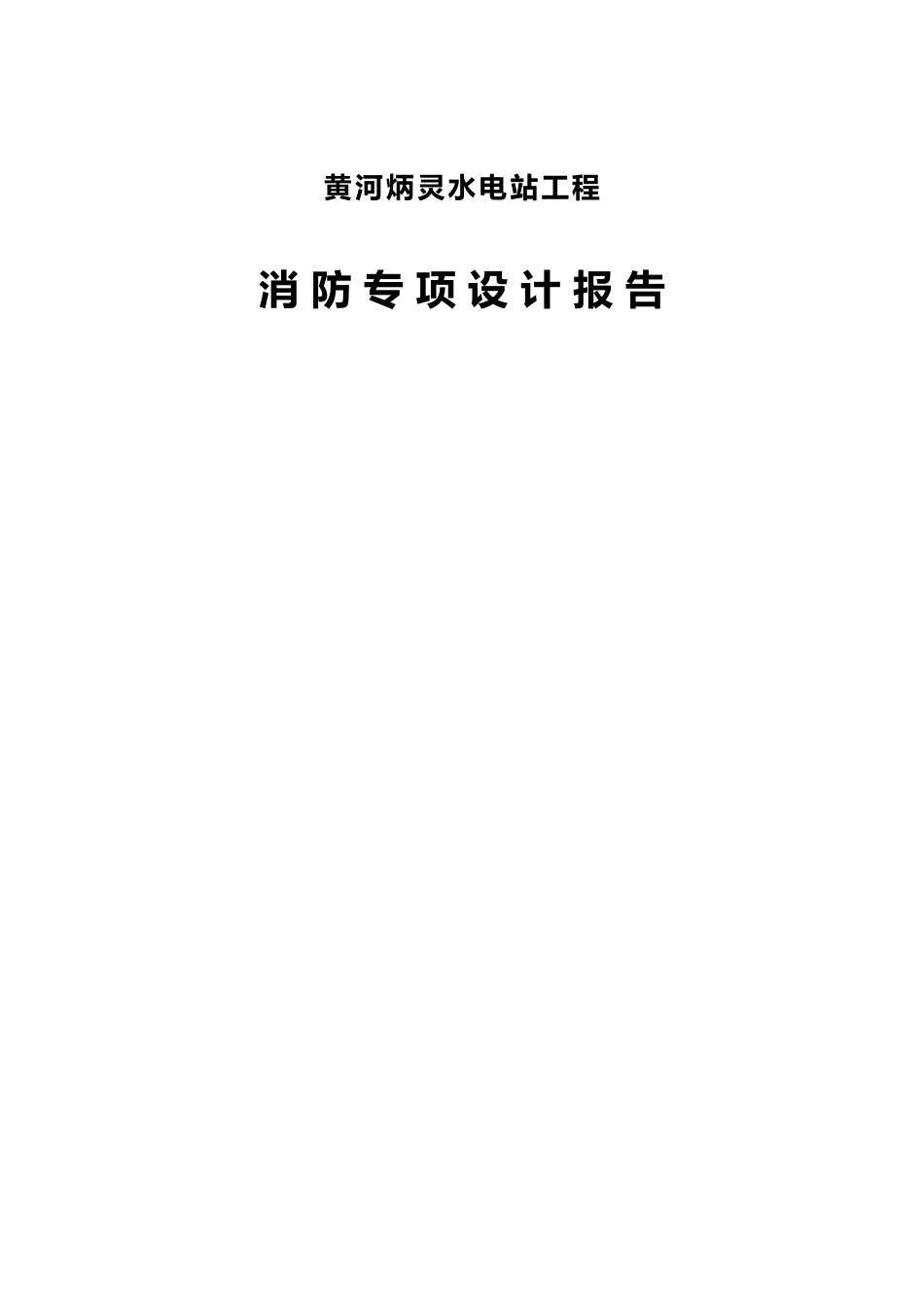

黄河炳灵水电站工程消 防 专 项 设 计 报 告核定 审查 校核 编写 统 稿： 目 录1 工程简介 11.1 电站概况 11.2 电站参数和运行条件 21.3 设计依据与设计原则 51.4 消防总体设计方案 91.5 工程布置 92 工程消防设计 112.1 公用消防设施 112.2 建筑防火设计 122.3 主要生产场所与设备的消防措施 162.4 消防给水设计 222.5 采暖通风系统消防设计 222.6 消防配电 292.7 火灾自动报警系统 303 主要消防设备与材料表 404 附件 455 附图 461 工程简介1.1 电站概况黄河炳灵水电站位于省永靖县与积石山县交界处黄河干流寺沟峡峡谷进口以下 12.5km 处的塔坪村，上距大河家水电站 29.5km，尾水与家峡水电站水库回水衔接；下距已建家峡水电站 44.5km。电站距省市 125km，距家峡水电站 44.5km。坝址区左岸有永靖县（家峡镇）～王台镇的 3 级公路经过，下距炳灵寺 4km。对外交通方便。寺沟峡水电站工程主要任务是发电。电站等别为三等中型工程,主要建筑物级别为 3 级。水库正常蓄水位 1748.00m,总库容 4794 万 m3,具有日调节性能。电站装有 5 台单机容量为 48MW 的灯泡贯流机组，总装机容量为240MW，年发电量 9.74 亿 kWh,枢纽工程由河床式厂房、厂顶泄洪表孔、泄水底孔、排沙底孔与左右岸副坝等建筑物组成。总工期 57 个月,第一台机组发电工期 46 个月。主厂房配备一台起吊重量为 160t 单小车的桥式起重机。电 站 建 成 后 采 纳 330kV 与 110kV 两 级 电 压 接 入 西 北 电 网 ，330kV 出线 1 回，接入家台变电所，送电距离约 70km；110kV 出线1 回，接入积石山变电所，送电距离约 30km。电站电气主接线为：发电机与变压器的组合方式采纳一机一变单元接线与两机一变扩大单元接线；330kV 电压侧采纳单母线接线，110kV 电压侧采纳变压器—线路组接线。电站按“无人值班”（少人值守）的原则设计，主要机电设备在中央控制室实现集中控制，监控系统采纳全计算机监控模式。1.2 电站参数和运行条件1.2.1 水库调节特性：日调节1.2.2 上游水位正常蓄水位： 1748.00m设计洪水位：1748.00m校核洪水位： 1749.14m最低发电水位死水位： 1746.00m1.2.3 下游尾水位核校洪水最高尾水位(相应 Q=6270m3/s)： 1735.56m设计洪水尾水位(相应 Q=5520m3/s)： 1733.50m正常尾水位(相应 Q=1675m3/s)： 1731.10m最低尾水位(相应 Q=168.0m3/s)： 1722.30m1.2...
