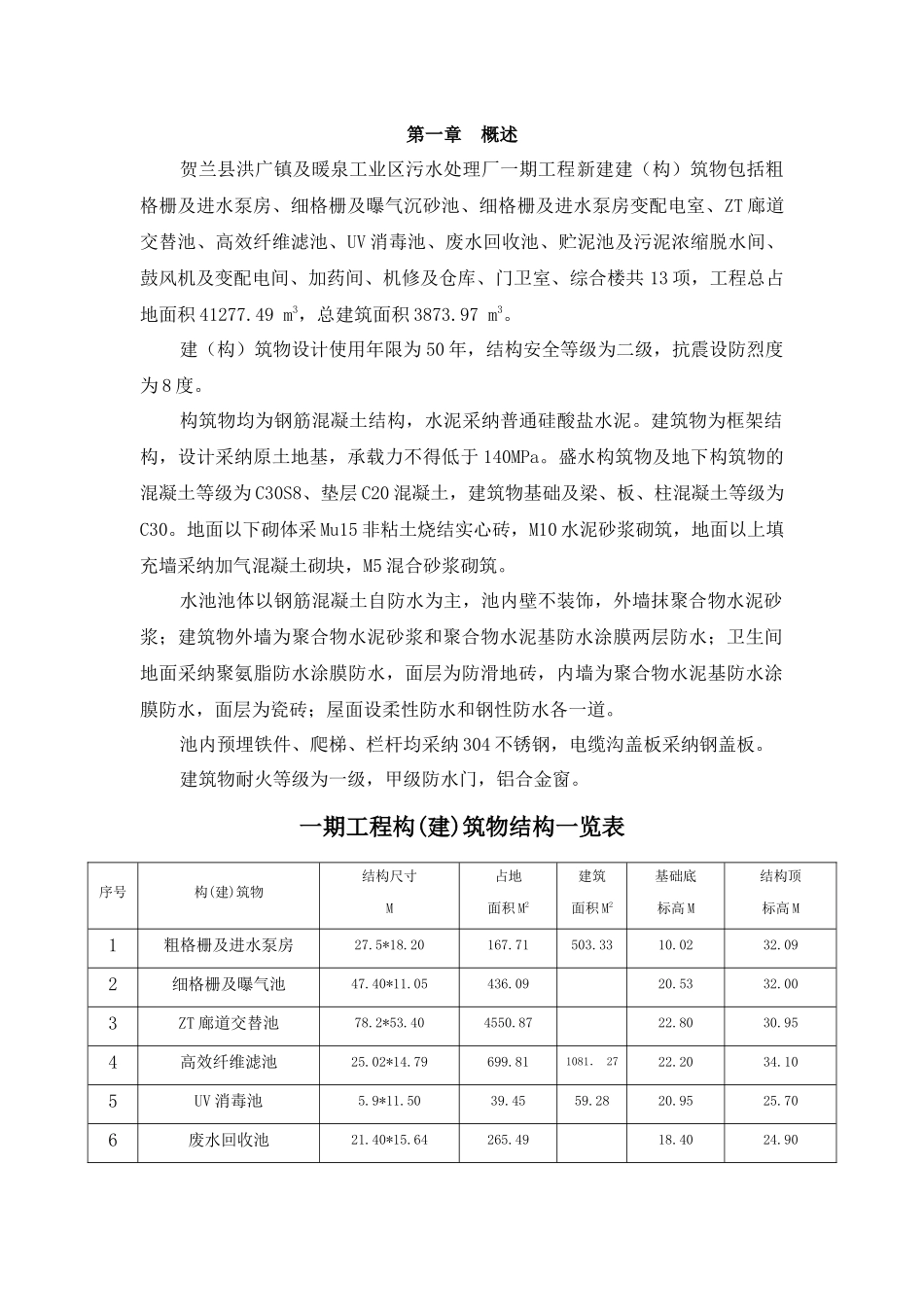

第一章 概述贺兰县洪广镇及暖泉工业区污水处理厂一期工程新建建（构）筑物包括粗格栅及进水泵房、细格栅及曝气沉砂池、细格栅及进水泵房变配电室、ZT 廊道交替池、高效纤维滤池、UV 消毒池、废水回收池、贮泥池及污泥浓缩脱水间、鼓风机及变配电间、加药间、机修及仓库、门卫室、综合楼共 13 项，工程总占地面积 41277.49 m3，总建筑面积 3873.97 m3。建（构）筑物设计使用年限为 50 年，结构安全等级为二级，抗震设防烈度为 8 度。构筑物均为钢筋混凝土结构，水泥采纳普通硅酸盐水泥。建筑物为框架结构，设计采纳原土地基，承载力不得低于 140MPa。盛水构筑物及地下构筑物的混凝土等级为 C30S8、垫层 C20 混凝土，建筑物基础及梁、板、柱混凝土等级为C30。地面以下砌体采 Mu15 非粘土烧结实心砖，M10 水泥砂浆砌筑，地面以上填充墙采纳加气混凝土砌块，M5 混合砂浆砌筑。水池池体以钢筋混凝土自防水为主，池内壁不装饰，外墙抹聚合物水泥砂浆；建筑物外墙为聚合物水泥砂浆和聚合物水泥基防水涂膜两层防水；卫生间地面采纳聚氨脂防水涂膜防水，面层为防滑地砖，内墙为聚合物水泥基防水涂膜防水，面层为瓷砖；屋面设柔性防水和钢性防水各一道。池内预埋铁件、爬梯、栏杆均采纳 304 不锈钢，电缆沟盖板采纳钢盖板。建筑物耐火等级为一级，甲级防水门，铝合金窗。一期工程构(建)筑物结构一览表序号构(建)筑物结构尺寸M占地面积 M2建筑面积 M2基础底标高 M结构顶标高 M1粗格栅及进水泵房27.5*18.20167.71503.3310.0232.092细格栅及曝气池47.40*11.05436.0920.5332.003ZT 廊道交替池78.2*53.404550.8722.8030.954高效纤维滤池25.02*14.79699.811081． 2722.2034.105UV 消毒池5.9*11.5039.4559.2820.9525.706废水回收池21.40*15.64265.4918.4024.907贮泥池污泥浓缩车间10.50*5.60372.54372.5422.4528.208鼓风机及配电间45.00*22.50655.79655.7922.2030.409加药间15.00*11.50160.6141.0823.5032.4010综合楼42.60*8.201085.0922.539.4011机修及仓库15.0*9.0149.9622.0030.9012门卫室17.1023.7028.3013粗格栅及进水泵房变配电室12.00*9.00116.67116.6723.5030.20第二章 土建施工监理细则第一节 施工测量一、质量要求1、水准点复测应符合±12√Lmm（L 为两测点之间的直线距离，单位km）；2、依据设计的坐标、基线对相关构（建）筑物进行坐标系统的建立，建筑物定位放线的测量应控制轴线尺寸；构筑物定位放线控制轴线中心点...
