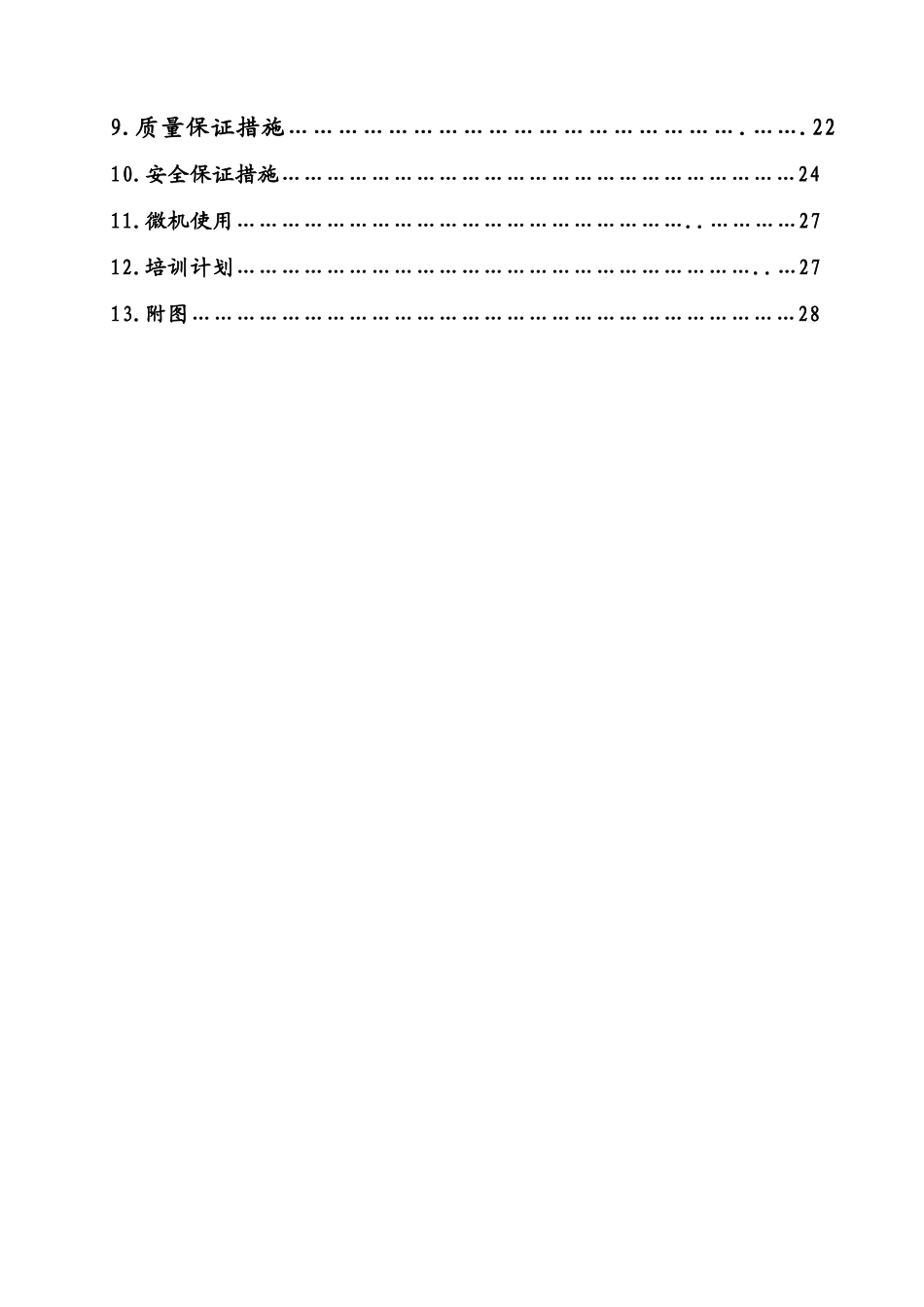

文件编号：QS3-53.01-31-0001版次：第 1 版华能沁北电厂一期#2 标烟囱工程施工组织设计 河南沁北工程项目部 二零零二年五月 烟囱施工组织设计（ 审 批 页 ）编 制：审 核：批 准：目 录1.工程概况………………………………………………………………12.施工进度计划及保证工期……………………………………………23.施工总平面布置…………………………………………………… 24.力能供应…………………………………………………………… 35.施工组织机构设置及劳动力计划………………………………… ..56.主要施工方案…………………………………………………………67.物资计划………………………………………………………..218.机械计划………………………………………………………..219.质量保证措施……………………………………………… .…….2210.安全保证措施……………………………………………………………2411.微机使用……………………………………………………..…………2712.培训计划……………………………………………………………..…2713.附图………………………………………………………………………281.工程概况1.1 概况 华能沁北电厂一期工程为 2 台 600MW 燃煤机组，厂址位于河南省济源市五龙口镇，烟囱布置在主厂房后。 此烟囱结构形式为现浇钢筋混凝土结构。烟囱为单筒,高 240 米。烟囱0.00m 相 当 于 绝 对 标 高 183.50m 。 中 心 坐 标 为 电 厂 内 相 对 坐 标A=669.50，B=857.75。烟囱基础外直经为 34m，由环形底板和环壁组成,直接坐落在经换填处理后的砂砾石地基上。基坑开挖的深度为 10m，换填土的厚度为 5m。烟囱筒身内侧有内衬，内衬为耐火陶砖，由灰斗平台砌至筒顶，在陶砖和筒壁之间有 100mm 厚憎水性纤维隔热耐酸保温砖，并且在内筒壁有1mm 厚耐酸防腐隔离层。在烟道口两侧，自标高 10.65m—15.42m,设置有隔烟墙。外筒壁由 120m 开始，设有 7 环红白相间的航空色标漆，下层两环为17.5m，其余每环 17m。在 120m、180m、233.75m 处设三层信号平台。1.2 施工范围 本烟囱工程包括：地基处理换填土、烟囱基础、筒身、筒内壁耐酸防腐涂料、保温材料填充，内衬、航标漆、航空灯、爬梯、平台、避雷装置等。1.2.1 筒身 烟囱为钢筋混凝土结构，外筒 0m 直径为 24.54m，壁厚 650mm,出口直径为 9m ， 壁 厚 240mm ， 坡 度 0-30m 为 7%,3...
