沪杭客专Ⅱ型无砟轨道工艺实施细则

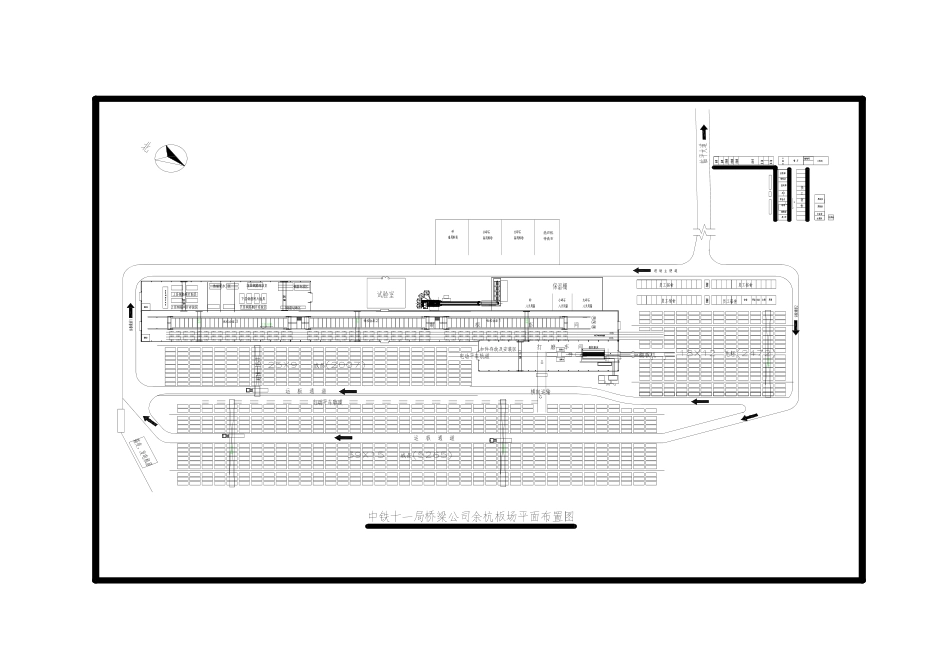

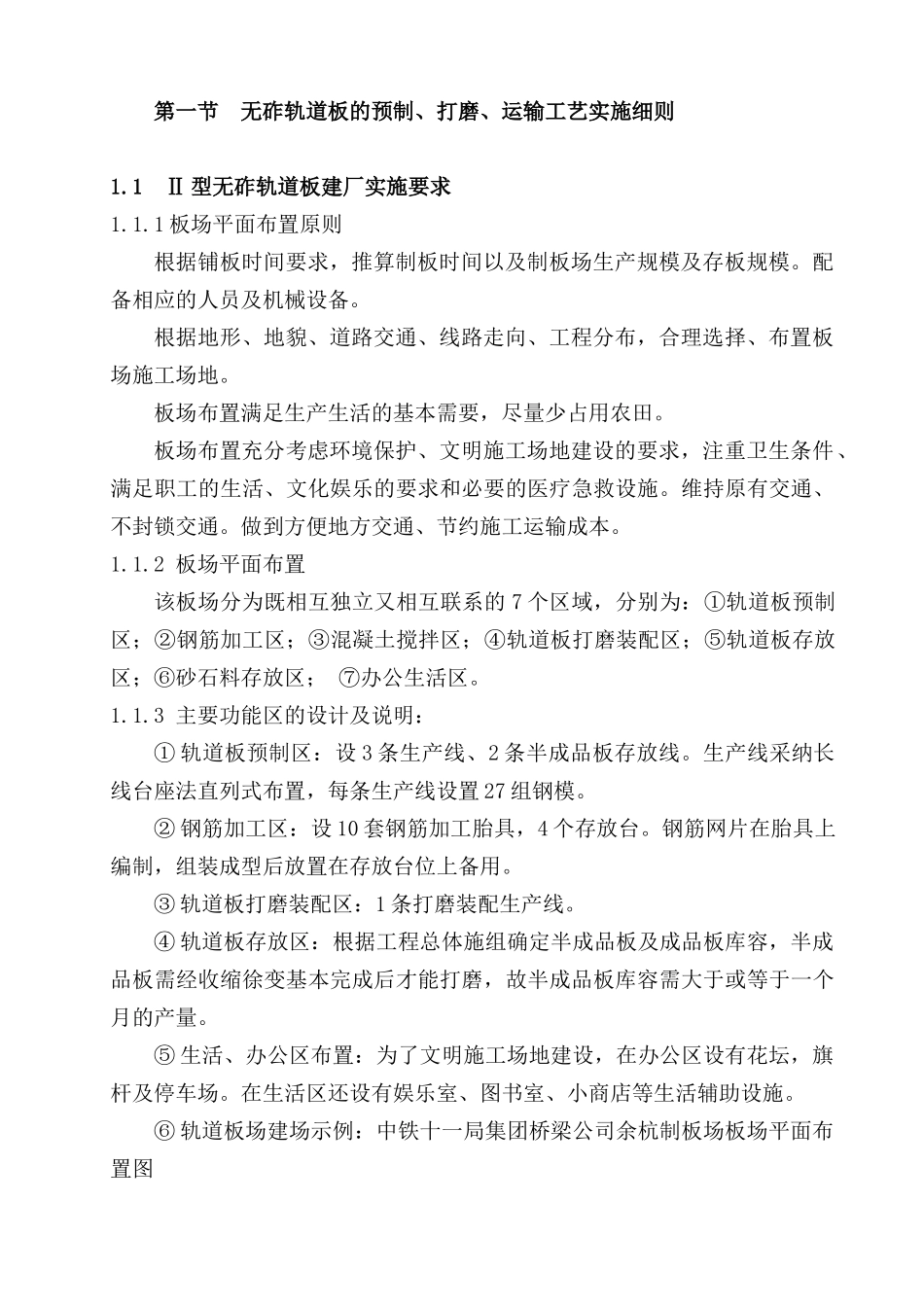

第一节 无砟轨道板的预制、打磨、运输工艺实施细则1.1 Ⅱ 型无砟轨道板建厂实施要求1.1.1 板场平面布置原则根据铺板时间要求，推算制板时间以及制板场生产规模及存板规模。配备相应的人员及机械设备。根据地形、地貌、道路交通、线路走向、工程分布，合理选择、布置板场施工场地。板场布置满足生产生活的基本需要，尽量少占用农田。板场布置充分考虑环境保护、文明施工场地建设的要求，注重卫生条件、满足职工的生活、文化娱乐的要求和必要的医疗急救设施。维持原有交通、不封锁交通。做到方便地方交通、节约施工运输成本。1.1.2 板场平面布置该板场分为既相互独立又相互联系的 7 个区域，分别为：①轨道板预制区；②钢筋加工区；③混凝土搅拌区；④轨道板打磨装配区；⑤轨道板存放区；⑥砂石料存放区； ⑦办公生活区。1.1.3 主要功能区的设计及说明：① 轨道板预制区：设 3 条生产线、2 条半成品板存放线。生产线采纳长线台座法直列式布置，每条生产线设置 27 组钢模。② 钢筋加工区：设 10 套钢筋加工胎具，4 个存放台。钢筋网片在胎具上编制，组装成型后放置在存放台位上备用。③ 轨道板打磨装配区：1 条打磨装配生产线。④ 轨道板存放区：根据工程总体施组确定半成品板及成品板库容，半成品板需经收缩徐变基本完成后才能打磨，故半成品板库容需大于或等于一个月的产量。⑤ 生活、办公区布置：为了文明施工场地建设，在办公区设有花坛，旗杆及停车场。在生活区还设有娱乐室、图书室、小商店等生活辅助设施。⑥ 轨道板场建场示例：中铁十一局集团桥梁公司余杭制板场板场平面布置图电缆槽300*300电缆槽300*3001.2 Ⅱ 型无砟轨道板模板安装1.2.1 模板概述模板分为标准板模板、曲线板模板、补偿板模板。本场使用标准板模板，采纳单件生产、现场拼装。为满足板场轨道板生产的需要，板场一般设置 3 条毛坯板生产线。每条生产线布置 24 或 27 套模板。1.2.2 模板进场检验、安装1.2.2.1 模板进场检验模板进场后对模板的外观质量、外形尺寸及数量进行检验，并检查合格证等附件资料。如检验不合格或资料不齐全不得接收。1.2.3 模板检测1.2.3.1 检测频率及标准1.2.3.1.1 模板经安装完成检验合格后方可投入使用，在使用过程中对模板进行检查，检查分定期检查和日常检查两部分，并将检查结果记录在模板检查记录表中。⑴ 日常检查：在模板使用过程中，每次脱模完成后必须进行日常检查，日常检查包括模板的外观、平整度...
