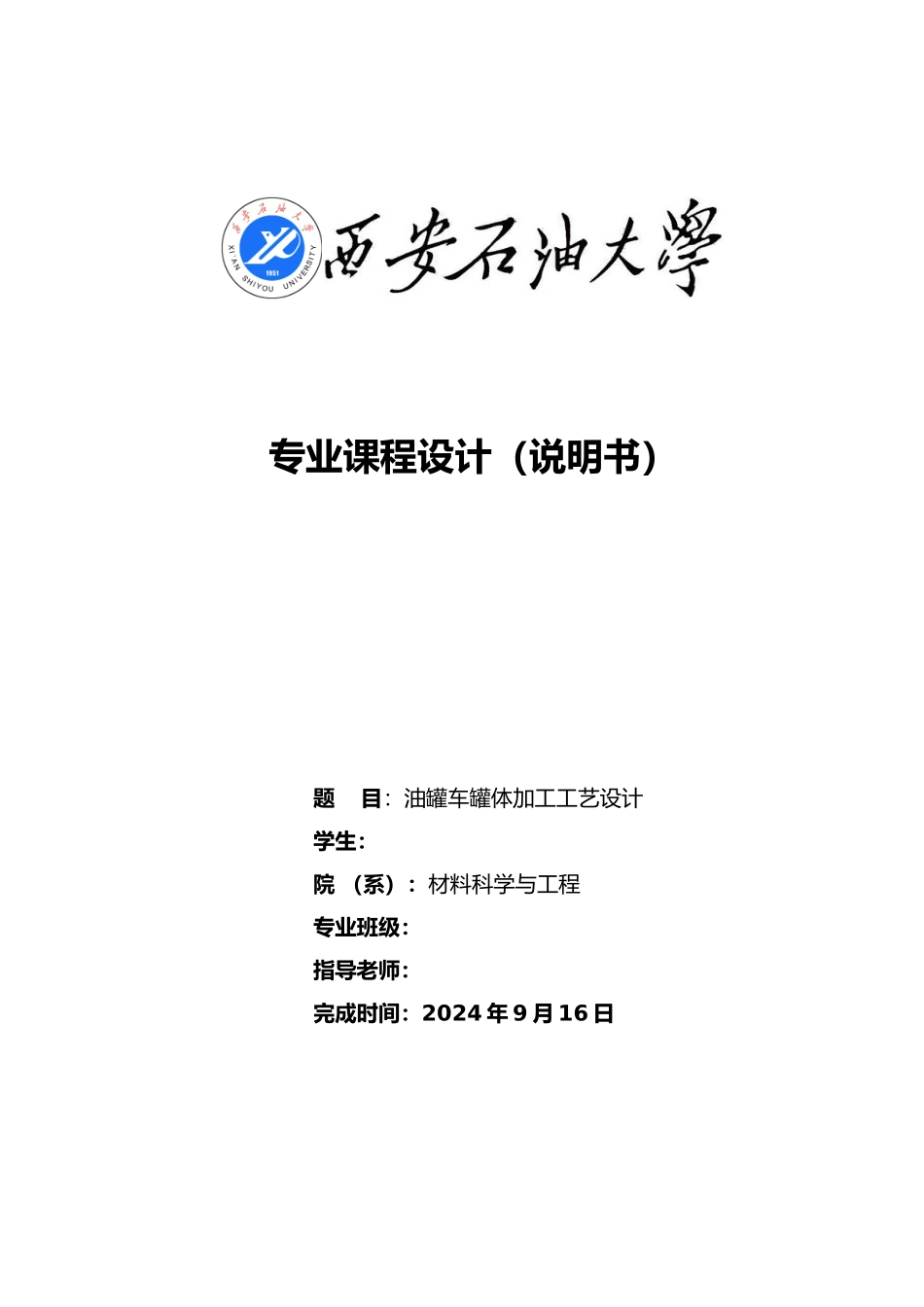

专业课程设计（说明书）题 目：油罐车罐体加工工艺设计学生：院 （系）：材料科学与工程专业班级：指导老师：完成时间：2024 年 9 月 16 日题 目油罐车罐体加工工艺设计学生学号专业班级设计容与要求包括：原始数据，技术参数，设计要求，说明书、图纸、实物样品的要求等1．设计参数：（设计原始资料见附件）（1）产品主体尺寸：Φ2600×10026 mm；（2）主体板厚：δ=9 mm；（3）容器类别：Ⅱ（4）工作压力：0.1 Mpa（5）主体材质：15MnV（6）焊接方法：手工电弧焊；埋弧焊；TIG 焊；CO2 气体保护焊；2．依据标准（1）GB150-1998《钢制压力容器》；（2）/T4709-2000《钢制压力容器焊接规程》；（3）GB985-88《气焊、手弧焊与气体保护焊焊缝坡口的基本型式尺寸》；（4）GB986-88《埋弧焊焊缝坡口的基本型式》；等3．课程设计容与要求 （1）编写油罐车罐体的加工工艺流程图； （2）绘制油罐车罐体的焊缝定位编号图； （3）编写油罐车罐体 8 、 17 、 18 号焊缝的焊接工艺卡； （4）撰写报告。课程设计报告应用 A4 规格纸打印，也可用蓝色或黑色墨水手写；具体格式参照《石油大学本科毕业设计（论文）撰写规》。设计报告文字说明部分主要有以下容：①资料综述；②设计思路；③相应的国家或行业标准；④焊接工艺的说明，如：焊接方法的选择、焊接材料的选择、坡口型式的设计、焊缝层数和焊接顺序的设计，以与焊前焊后热处理工艺的说明；⑤在设计中遇到的问题、解决方法、体会等；⑥参考文献不少于 5 篇。4．时间安排 根据本专业的培育计划，本专业课程设计共三周。自 8 月 30 日起至 9 月 19 日止，第一周查阅资料和熟悉课题设计任务；第二周拟定设计方案；第三周撰写课程设计报告并进行答辩，设计容与报告应在 9 月 15 日之前完成，9 月 18 日答辩。起止时间2013 年 9 月 2 日 至 2013 年 9 月 22 日指导老师签名年 月 日系（教研室）主任签名年 月 日学生签名年 月 日目录1 压力容器 11.1 压力容器的概述和用途 11.2 压力容器分类 11.3 压力容器组成与结构 21.4 压力容器的结构形式 21.5 压力容器焊接接头分类 32 坡口选择与设计 52.1 坡口设计一般遵循以下设计原则 52.2 坡口选择标准 63 焊接选择与设计 73.1 焊接方法 73.1.1 手工电弧焊特点 73.1.2CO2气体保护焊的特点 73.1.3 埋弧焊的特点 73.1.4 钨极氩弧焊的特点 83.2 焊接材料 83.2.1 标准与选...
