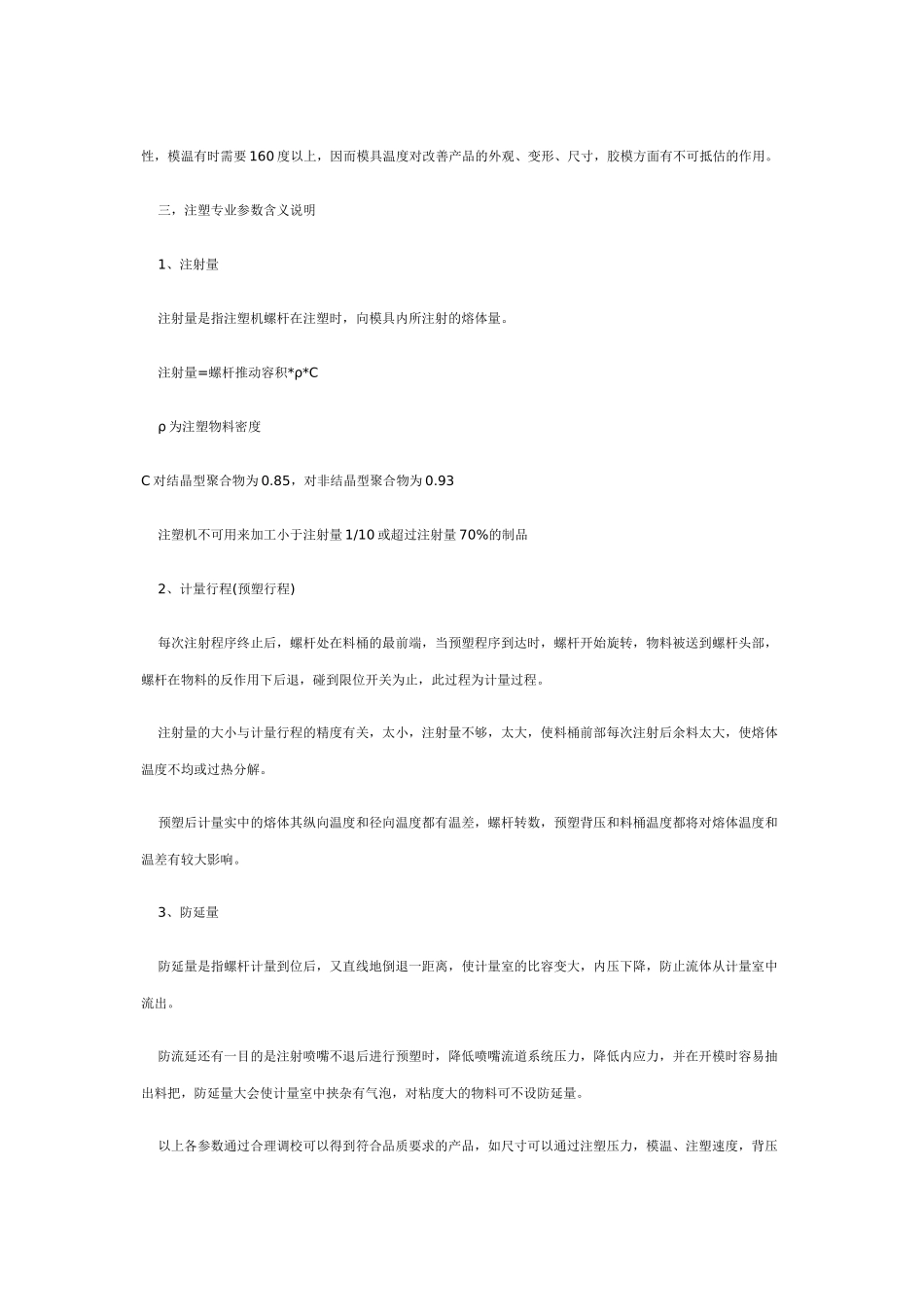

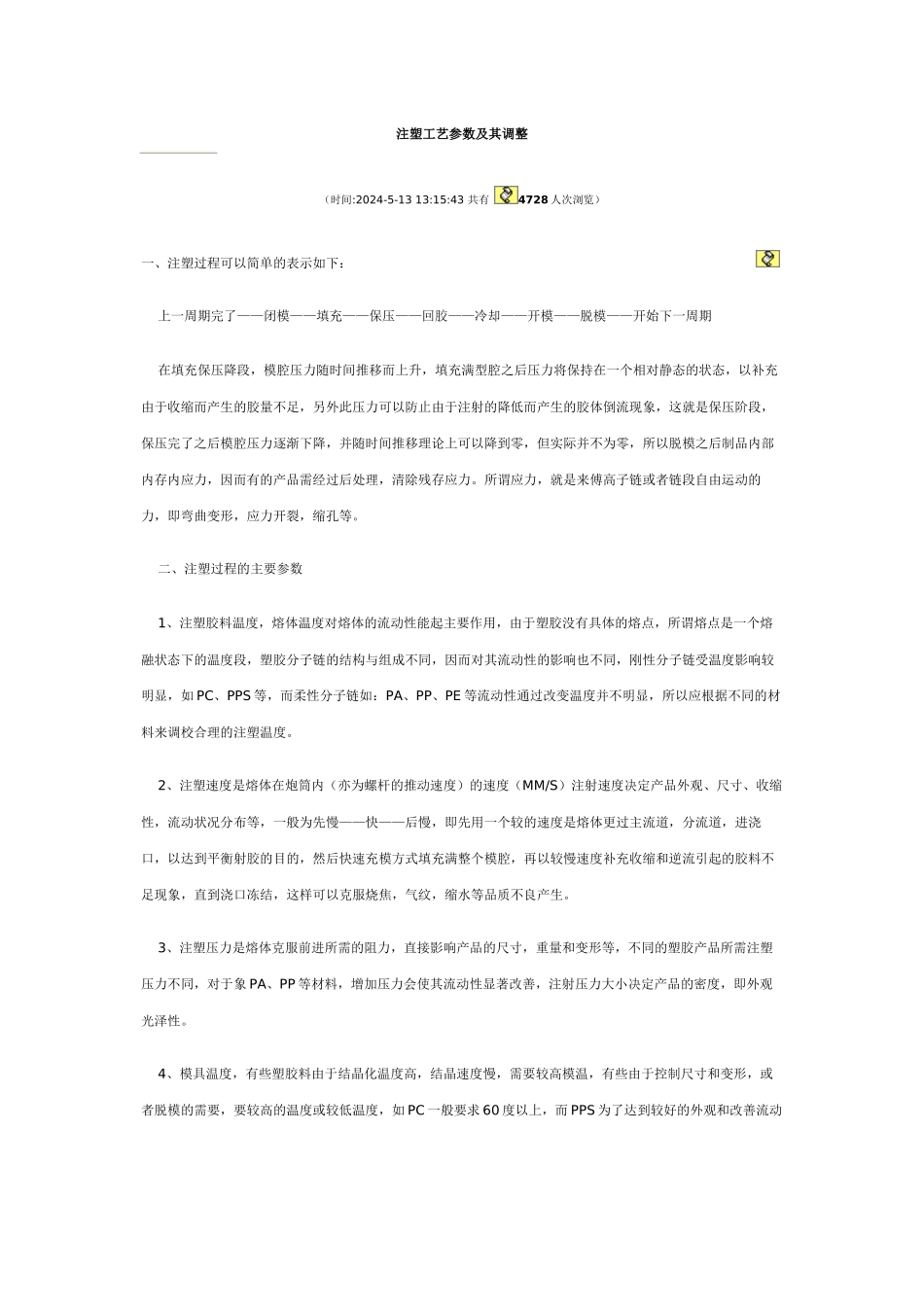

注塑工艺参数及其调整（时间:2024-5-13 13:15:43 共有 4728 人次浏览）一、注塑过程可以简单的表示如下： 上一周期完了——闭模——填充——保压——回胶——冷却——开模——脱模——开始下一周期 在填充保压降段，模腔压力随时间推移而上升，填充满型腔之后压力将保持在一个相对静态的状态，以补充由于收缩而产生的胶量不足，另外此压力可以防止由于注射的降低而产生的胶体倒流现象，这就是保压阶段，保压完了之后模腔压力逐渐下降，并随时间推移理论上可以降到零，但实际并不为零，所以脱模之后制品内部内存内应力，因而有的产品需经过后处理，清除残存应力。所谓应力，就是来傅高子链或者链段自由运动的力，即弯曲变形，应力开裂，缩孔等。 二、注塑过程的主要参数 1、注塑胶料温度，熔体温度对熔体的流动性能起主要作用，由于塑胶没有具体的熔点，所谓熔点是一个熔融状态下的温度段，塑胶分子链的结构与组成不同，因而对其流动性的影响也不同，刚性分子链受温度影响较明显，如 PC、PPS 等，而柔性分子链如：PA、PP、PE 等流动性通过改变温度并不明显，所以应根据不同的材料来调校合理的注塑温度。 2、注塑速度是熔体在炮筒内（亦为螺杆的推动速度）的速度（MM/S）注射速度决定产品外观、尺寸、收缩性，流动状况分布等，一般为先慢——快——后慢，即先用一个较的速度是熔体更过主流道，分流道，进浇口，以达到平衡射胶的目的，然后快速充模方式填充满整个模腔，再以较慢速度补充收缩和逆流引起的胶料不足现象，直到浇口冻结，这样可以克服烧焦，气纹，缩水等品质不良产生。 3、注塑压力是熔体克服前进所需的阻力，直接影响产品的尺寸，重量和变形等，不同的塑胶产品所需注塑压力不同，对于象 PA、PP 等材料，增加压力会使其流动性显著改善，注射压力大小决定产品的密度，即外观光泽性。 4、模具温度，有些塑胶料由于结晶化温度高，结晶速度慢，需要较高模温，有些由于控制尺寸和变形，或者脱模的需要，要较高的温度或较低温度，如 PC 一般要求 60 度以上，而 PPS 为了达到较好的外观和改善流动性，模温有时需要 160 度以上，因而模具温度对改善产品的外观、变形、尺寸，胶模方面有不可抵估的作用。 三，注塑专业参数含义说明 1、注射量 注射量是指注塑机螺杆在注塑时，向模具内所注射的熔体量。 注射量=螺杆推动容积*ρ*C ρ 为注塑物料密度C 对结晶型聚合物为 0.85，对非结晶型聚合物为 0.93 注塑机不可用...
