浅析LED外观检验基准规范标准

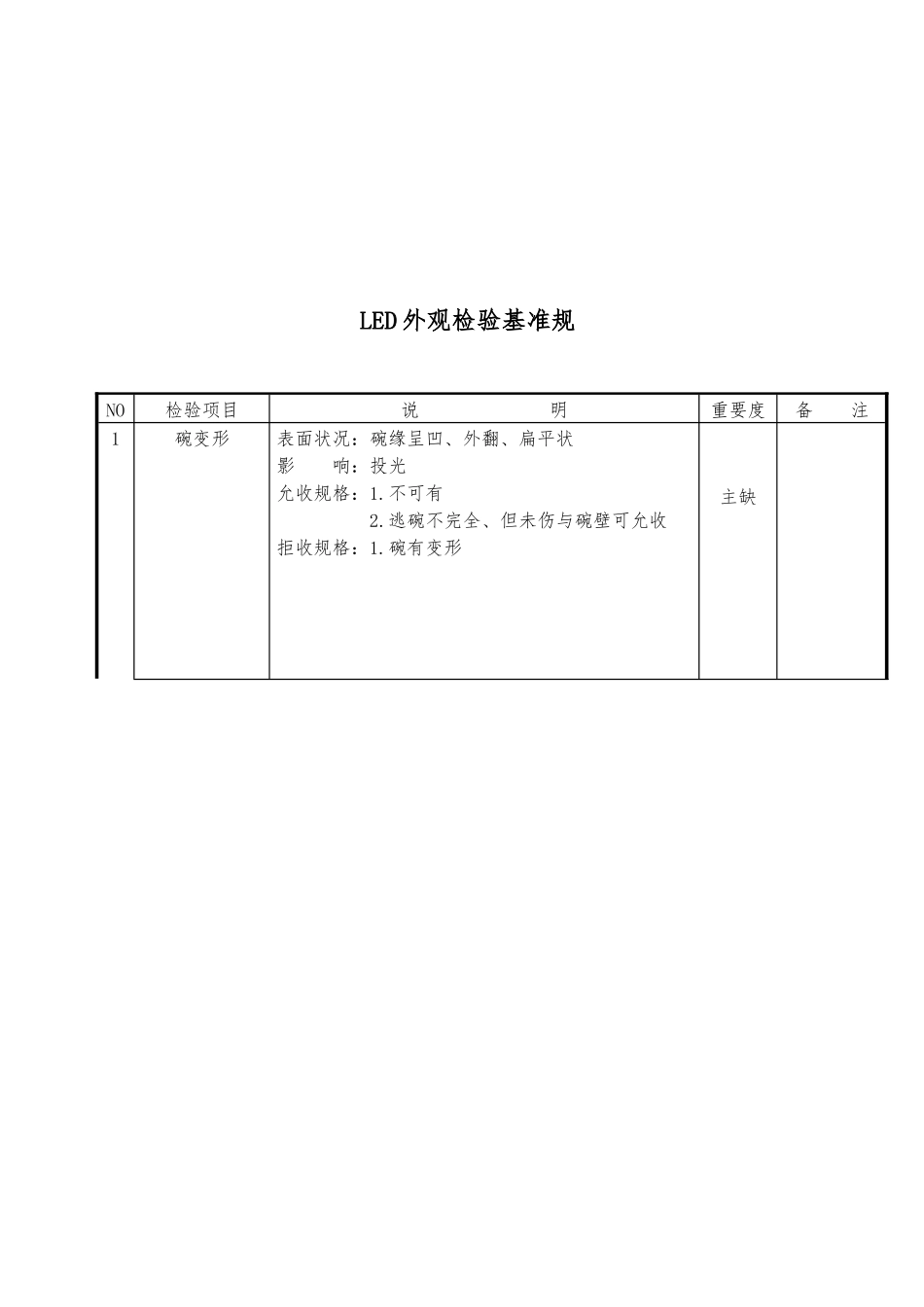

浅析LED外观检验基准规范标准_第1页
1/47
浅析LED外观检验基准规范标准_第2页
2/47

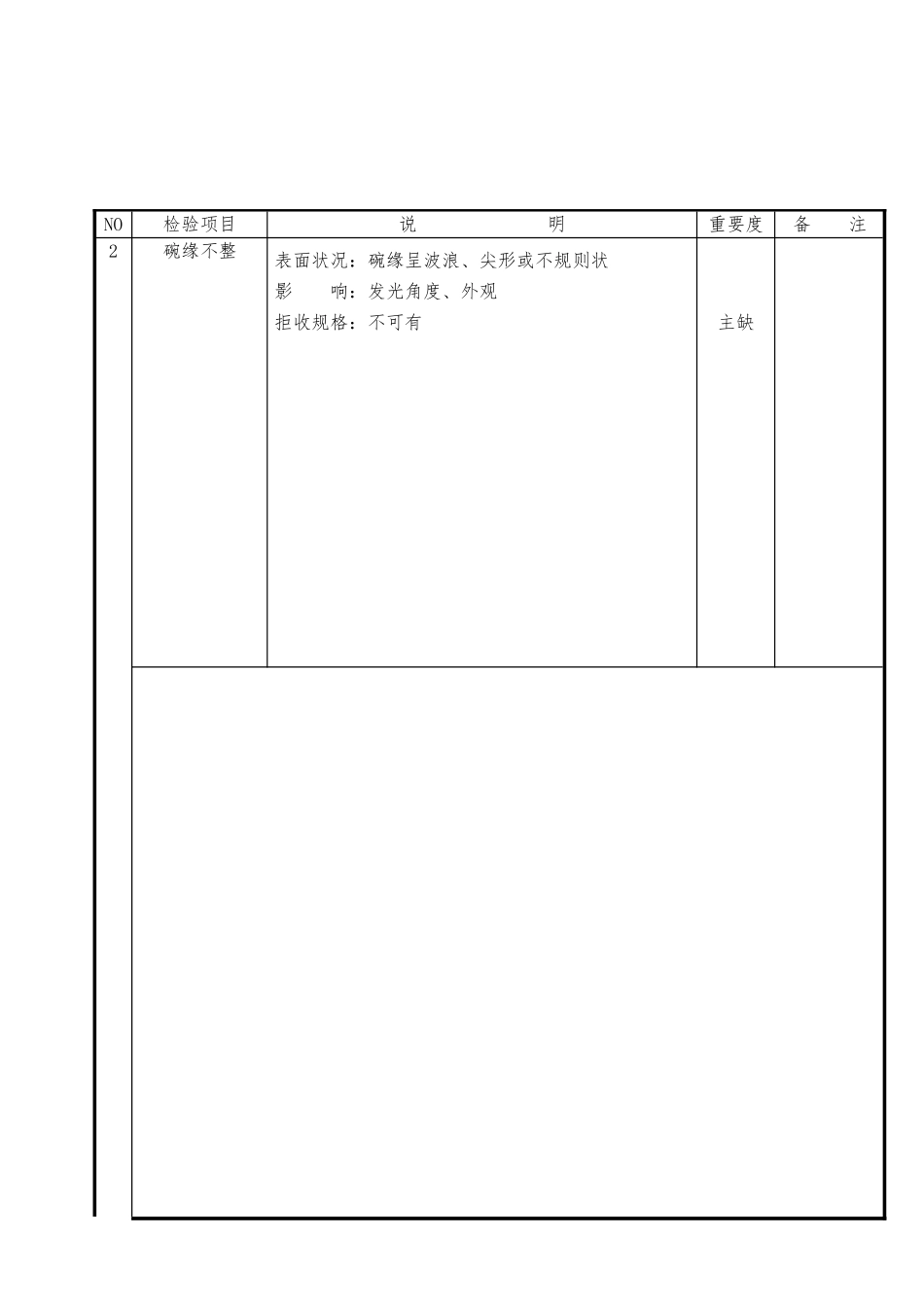

浅析LED外观检验基准规范标准_第3页
3/47
LED 外观检验基准规NO检验项目说 明重要度备 注1碗变形表面状况:碗缘呈凹、外翻、扁平状影 响:投光允收规格:1.不可有2.逃碗不完全、但未伤与碗壁可允收拒收规格:1.碗有变形主缺NO检验项目说 明重要度备 注2碗缘不整表面状况:碗缘呈波浪、尖形或不规则状影 响:发光角度、外观拒收规格:不可有主缺NO检验项目说 明重要度备 注3碗缘毛头表面状况:碗缘部位出现毛头影响:影响电镀药水残留、外观允收规格﹕冲压≦0.02mm电镀≦0.03mm拒收规格﹕大于以上规格值主缺NO检验项目说 明重要度备 注4碗船型表面状况:碗壁部位出现凹陷影响:影响投光亮度、打线与外观。拒收规格:以碗材平面为基准点,测量至碗缘凹陷最低点,若 A >0.04mm 则拒收。允收规格:若 A ≦0.04mm 则合格主缺图示:NO检验项目说 明重要度备 注5同心圆表面状况:碗底圆面部位与碗缘产生上下偏移。影 响:发光角度偏移、固晶与打线偏移。拒收规格:| A-B | ≧0.05 mm。允收规格:| A-B | <0.05 mm。主缺图示:量测碗径NO检验项目年月日重要度备 注6碗底不平表面状况:碗底呈凸起、凹陷状影 响:固晶之附着性与平坦度允收规格:1.碗底中心 80%面积无不平2.碗底中心 80%面积外轻微可拒收规格:1.碗底中心 80%面积有不平主缺图示:NO检验项目说 明重要度备 注7碗底粗糙(冲压)表面状况:碗底呈凹陷状或皱折裂痕。影 响:电镀附着性不良,药液残留,清洁度不良,变色。允收规格:碗底中心 80%面积轻微(非密集性)可有。拒收规格:碗底中心 80%面积严重(密集性)不可有。主缺图示:NO检验项目说 明重要度备 注8碗壁受损表面状况:呈凸起或凹陷状影 响:发光角度允收规格:依限度样品拒收规格:依限度样品主缺图示:NO检验项目说 明重要度备 注9碗壁粗糙表面状况:放射状或不规则粗糙影 响:发光亮度、外观允收规格:不可有主缺图示:NO检验项目说 明重要度备 注10碗未成形表面状况:碗形不够圆或不够大影 响:外观、发光角度允收规格:不可有主缺图示:NO检验项目说 明重要度备 注11焊点切痕表面状况:纵向线状凹陷影 响:打线附着与其可靠度允收规格:1.焊点面中心 80%面积无切痕2.焊点面中心 80%面积外轻微可拒收规格:1.焊点面中心 80%面积有切痕主缺图示:NO检验项目说 明重要度备 注12 焊点拉断面不良 表面状况:拉断面粗糙与凹陷状影 响:打线附着性允收规格:1.拉断面≦焊点 1/4 面积(不含 R 角)拒收规格:1.拉断面>焊点...
