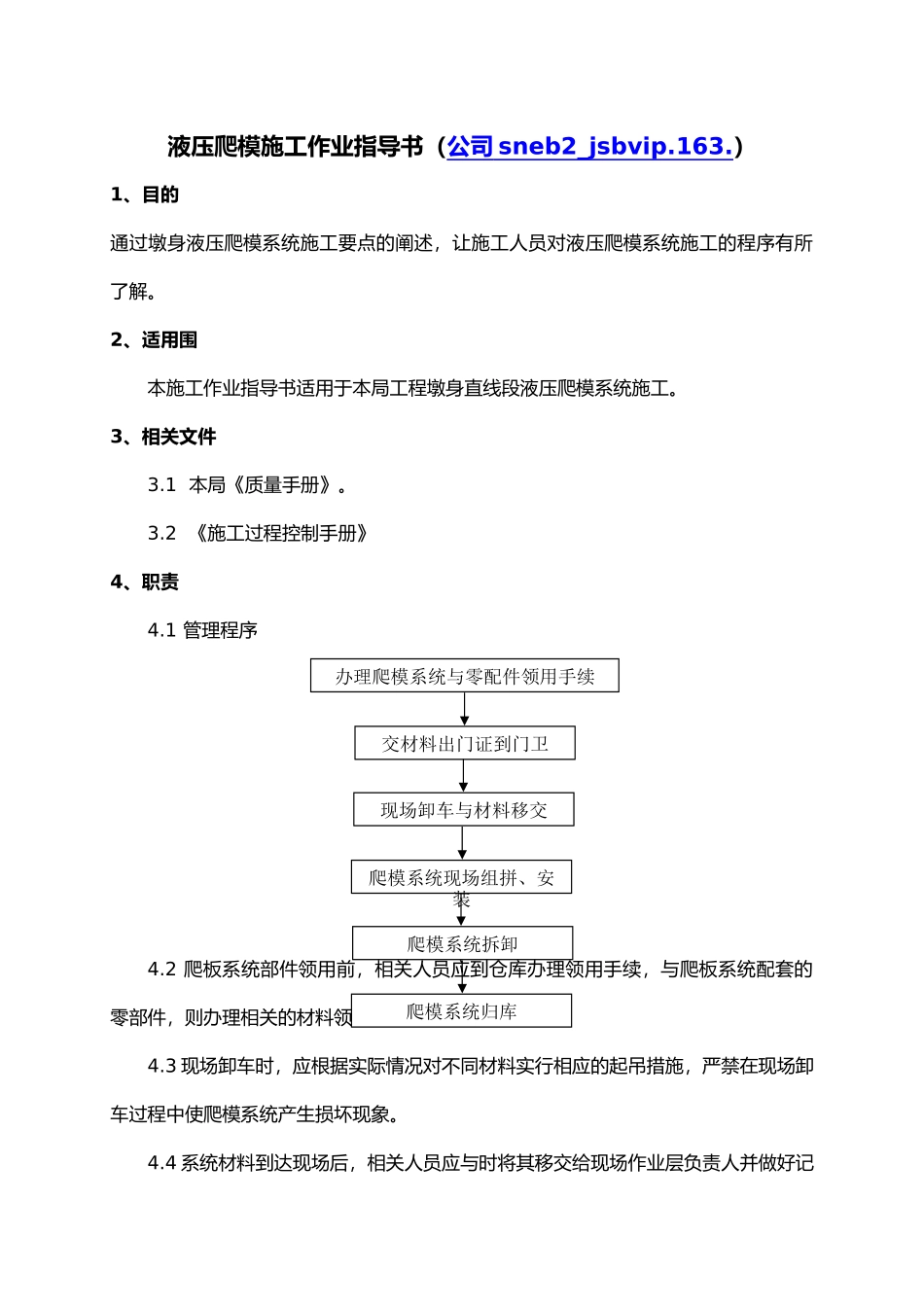

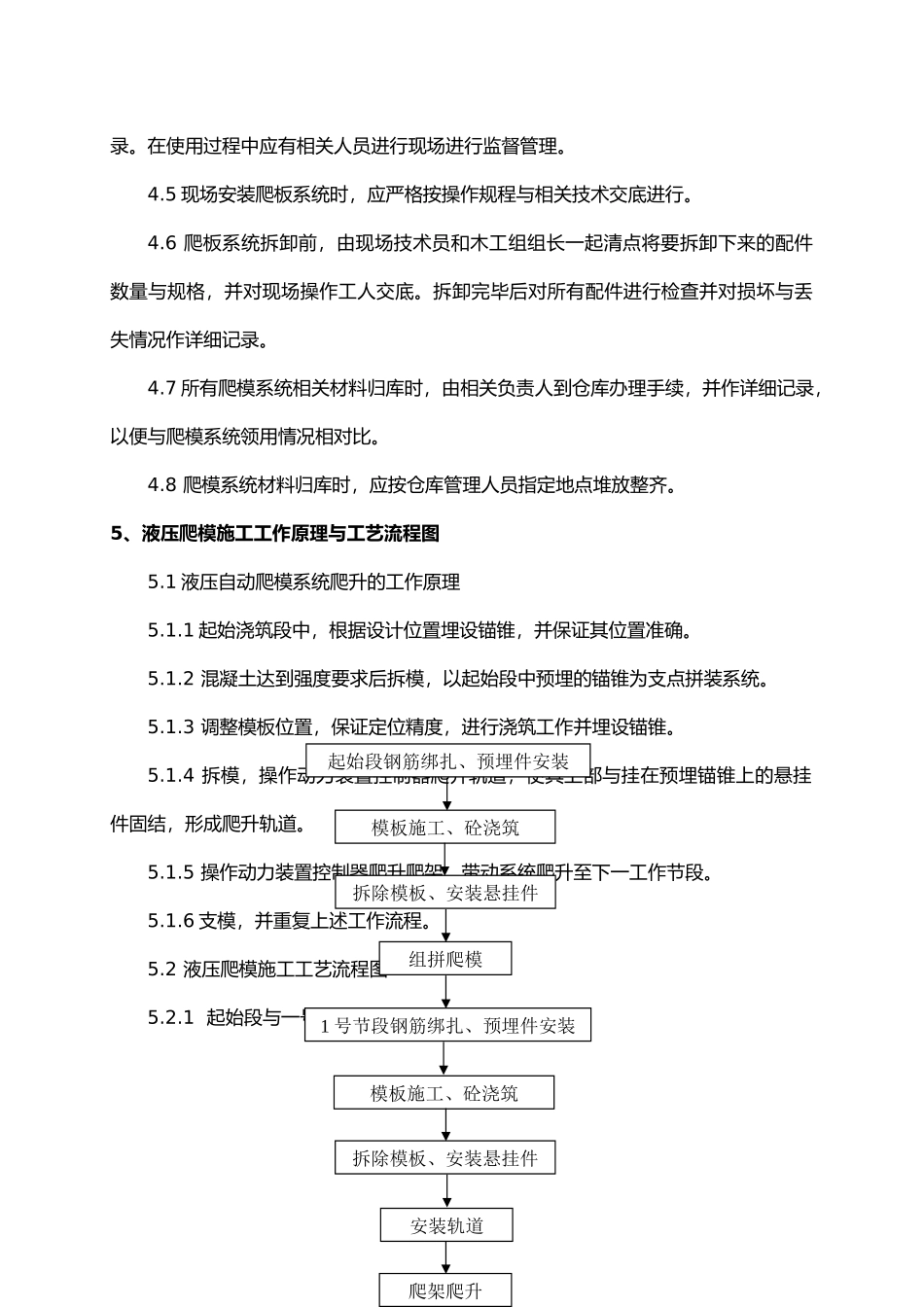

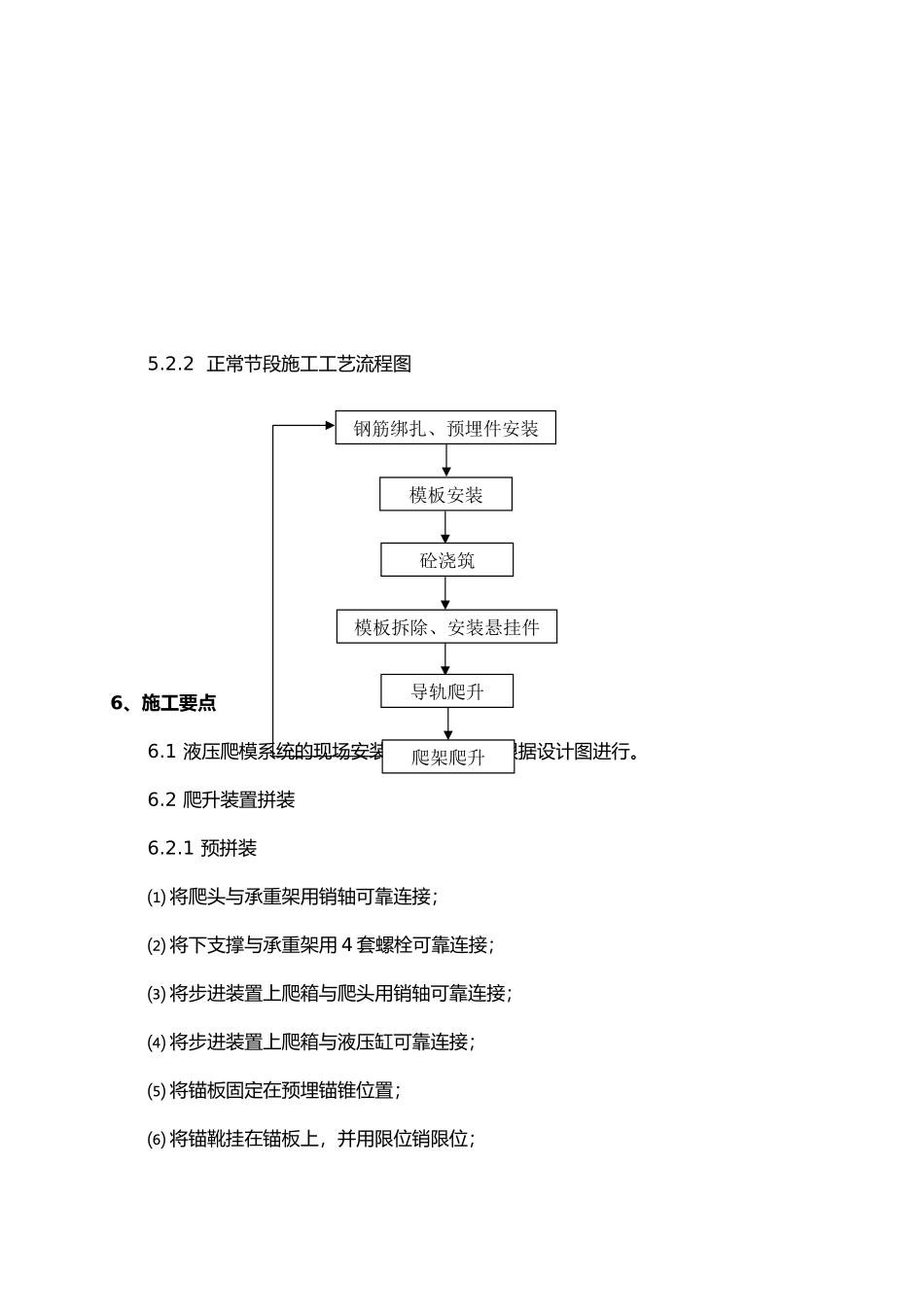

液压爬模施工作业指导书（公司 sneb2_jsbvip.163. ）1、目的通过墩身液压爬模系统施工要点的阐述，让施工人员对液压爬模系统施工的程序有所了解。2、适用围本施工作业指导书适用于本局工程墩身直线段液压爬模系统施工。3、相关文件3.1 本局《质量手册》。3.2 《施工过程控制手册》4、职责4.1 管理程序4.2 爬板系统部件领用前，相关人员应到仓库办理领用手续，与爬板系统配套的零部件，则办理相关的材料领用手续。4.3 现场卸车时，应根据实际情况对不同材料实行相应的起吊措施，严禁在现场卸车过程中使爬模系统产生损坏现象。4.4 系统材料到达现场后，相关人员应与时将其移交给现场作业层负责人并做好记办理爬模系统与零配件领用手续交材料出门证到门卫现场卸车与材料移交爬模系统现场组拼、安装爬模系统拆卸爬模系统归库录。在使用过程中应有相关人员进行现场进行监督管理。4.5 现场安装爬板系统时，应严格按操作规程与相关技术交底进行。4.6 爬板系统拆卸前，由现场技术员和木工组组长一起清点将要拆卸下来的配件数量与规格，并对现场操作工人交底。拆卸完毕后对所有配件进行检查并对损坏与丢失情况作详细记录。4.7 所有爬模系统相关材料归库时，由相关负责人到仓库办理手续，并作详细记录，以便与爬模系统领用情况相对比。4.8 爬模系统材料归库时，应按仓库管理人员指定地点堆放整齐。5、液压爬模施工工作原理与工艺流程图5.1 液压自动爬模系统爬升的工作原理5.1.1 起始浇筑段中，根据设计位置埋设锚锥，并保证其位置准确。5.1.2 混凝土达到强度要求后拆模，以起始段中预埋的锚锥为支点拼装系统。5.1.3 调整模板位置，保证定位精度，进行浇筑工作并埋设锚锥。5.1.4 拆模，操作动力装置控制器爬升轨道，使其上部与挂在预埋锚锥上的悬挂件固结，形成爬升轨道。5.1.5 操作动力装置控制器爬升爬架，带动系统爬升至下一工作节段。5.1.6 支模，并重复上述工作流程。5.2 液压爬模施工工艺流程图5.2.1 起始段与一号节段施工工艺流程图起始段钢筋绑扎、预埋件安装模板施工、砼浇筑拆除模板、安装悬挂件组拼爬模1 号节段钢筋绑扎、预埋件安装模板施工、砼浇筑拆除模板、安装悬挂件安装轨道爬架爬升5.2.2 正常节段施工工艺流程图6、施工要点6.1 液压爬模系统的现场安装与调试应严格根据设计图进行。6.2 爬升装置拼装6.2.1 预拼装⑴ 将爬头与承重架用销轴可靠连接；⑵ 将下支撑与承重架用 4 套螺栓可靠连接；⑶ 将步进装置上...
