火电厂认识实习报告1

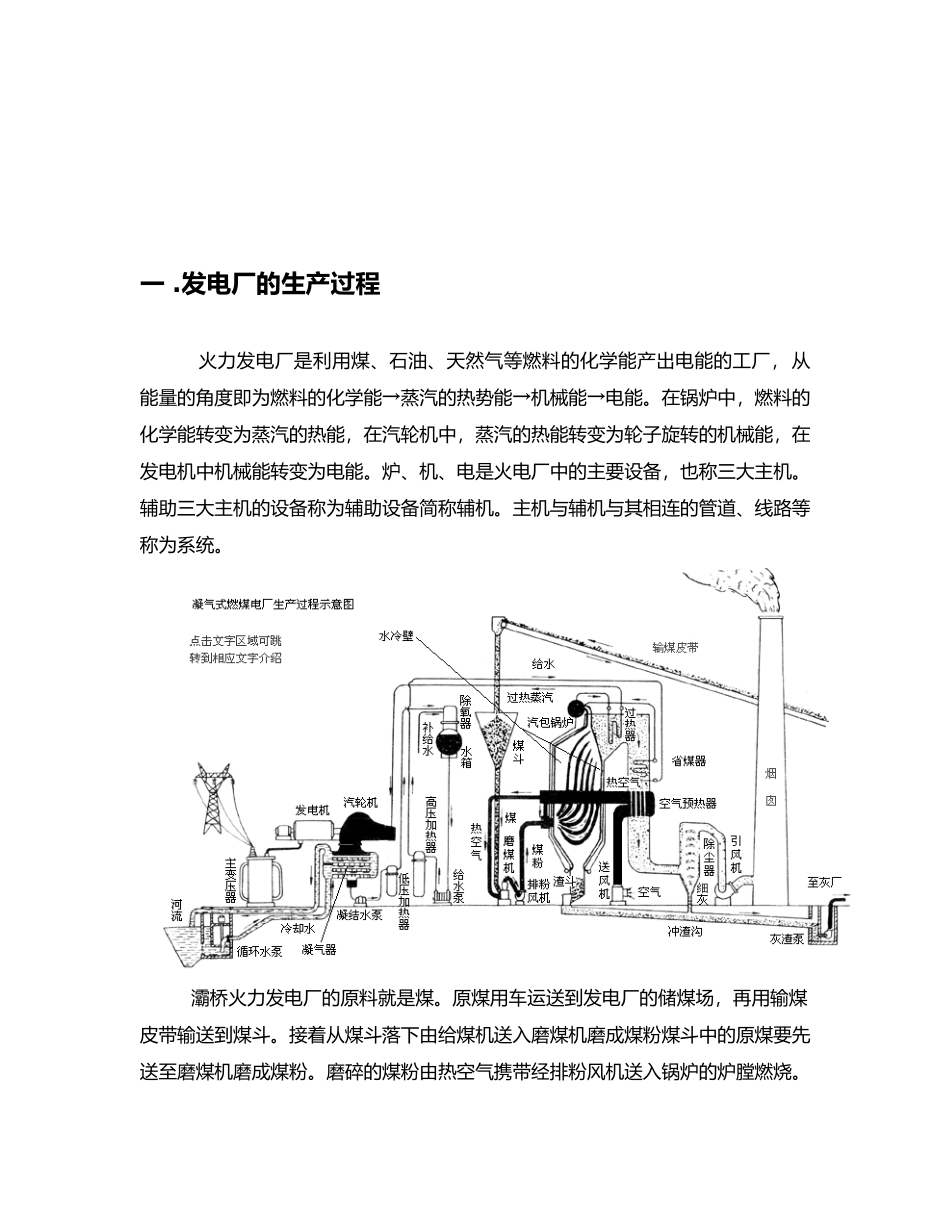

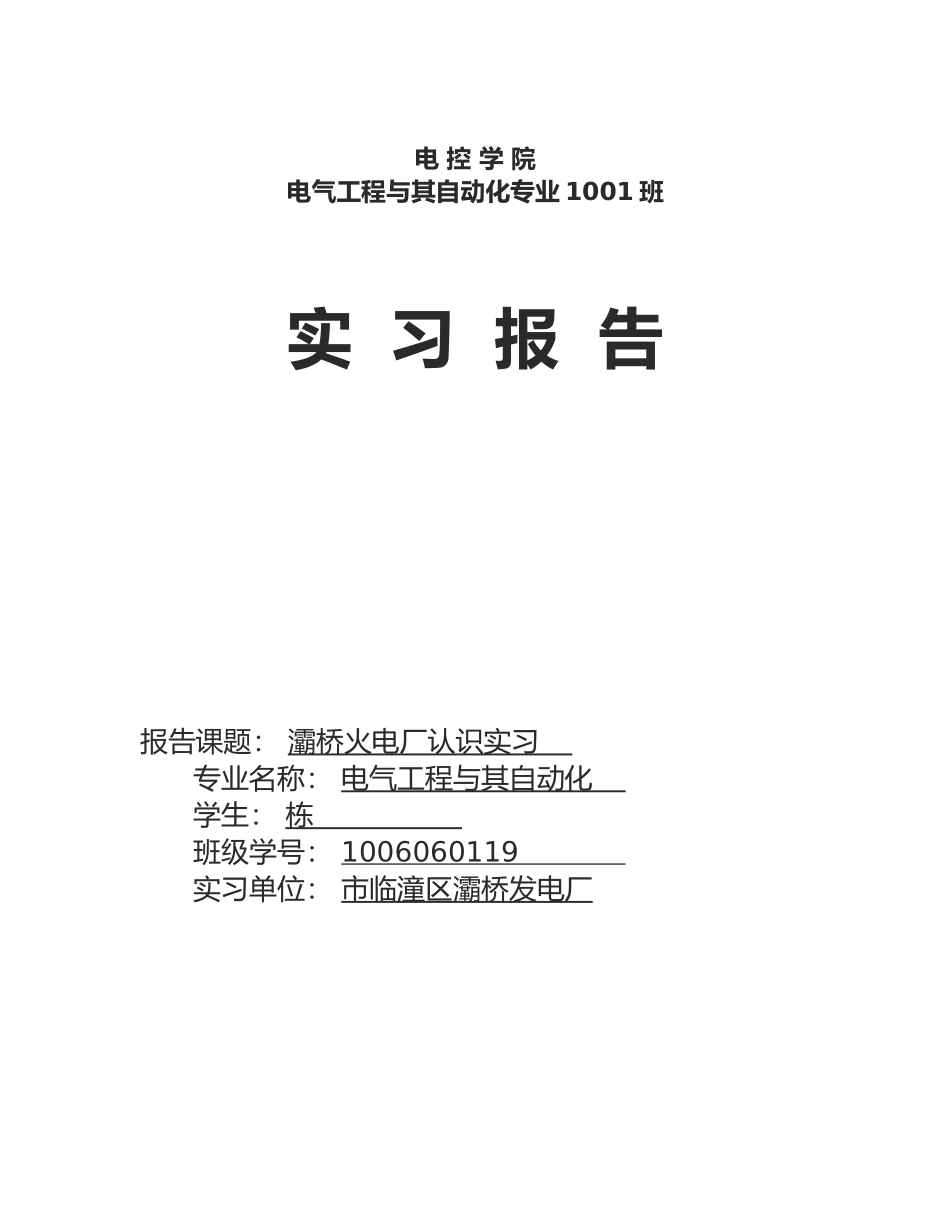

电 控 学 院电气工程与其自动化专业 1001 班实 习 报 告报告课题： 灞桥火电厂认识实习 专业名称： 电气工程与其自动化 学生： 栋 班级学号： 1006060119 实习单位： 市临潼区灞桥发电厂一 .发电厂的生产过程 火力发电厂是利用煤、石油、天然气等燃料的化学能产出电能的工厂，从能量的角度即为燃料的化学能→蒸汽的热势能→机械能→电能。在锅炉中，燃料的化学能转变为蒸汽的热能，在汽轮机中，蒸汽的热能转变为轮子旋转的机械能，在发电机中机械能转变为电能。炉、机、电是火电厂中的主要设备，也称三大主机。辅助三大主机的设备称为辅助设备简称辅机。主机与辅机与其相连的管道、线路等称为系统。 灞桥火力发电厂的原料就是煤。原煤用车运送到发电厂的储煤场，再用输煤皮带输送到煤斗。接着从煤斗落下由给煤机送入磨煤机磨成煤粉煤斗中的原煤要先送至磨煤机磨成煤粉。磨碎的煤粉由热空气携带经排粉风机送入锅炉的炉膛燃烧。燃料燃烧所需要的热空气由送风机送入锅炉的空气预热器中加热，预热后的热空气，经过风道一部分送入磨煤机作干燥以与送煤粉，另一部分直接引至燃烧器进入炉膛。燃烧生成的高温烟气，在引风机的作用下先沿着锅炉的倒“U”形烟道依次流过炉膛，水冷壁管，过热器，省煤器，空气预热器，同时逐步将烟气的热能传给工质以与空气，自身变成低温烟气，经除尘器和脱硫装置的净化后在排入大气。 煤燃烧后生成的灰渣，其的灰子会因自重从气流中分离出来，沉降到炉膛底部的冷灰斗中形成固态渣，最后由排渣装置排入灰渣沟，再由灰渣泵送到灰渣场。大量的细小的灰粒则随烟气带走，经除尘器分离后也送到灰渣沟。炉给水先进入省煤器预热到接近饱和温度，后经蒸发器受热面加热为饱和蒸汽，再经过热器被加热为过热蒸汽，此蒸汽又称为主蒸汽。经过以上流程，就完成了燃料的输送和燃烧、蒸汽的生成燃物（灰、渣、烟气）的处理与排出。由锅炉过热气出来的主蒸汽经过主蒸汽管道进入汽轮机膨胀做功，冲转汽轮机，从而带动发电机发电。 从汽轮机排出的乏汽排入凝汽器，在此被凝聚冷却成水，此凝聚水称为主凝聚水。主凝聚水通过凝聚水泵送入低压加热器，有汽轮机抽出部分蒸汽后再进入除氧器，在其过继续加热除去溶于水中的各种气体（主要是氧气）。经化学车间处理后的补给水与主凝聚水汇于除氧器的水箱，成为锅炉的给水，再经过给水泵升压后送往高压加热器，汽轮机高压部分抽出一定的蒸汽加热，然后送入锅炉，从而使工质完成一...
