燃气泄漏警报器毕业设计论文

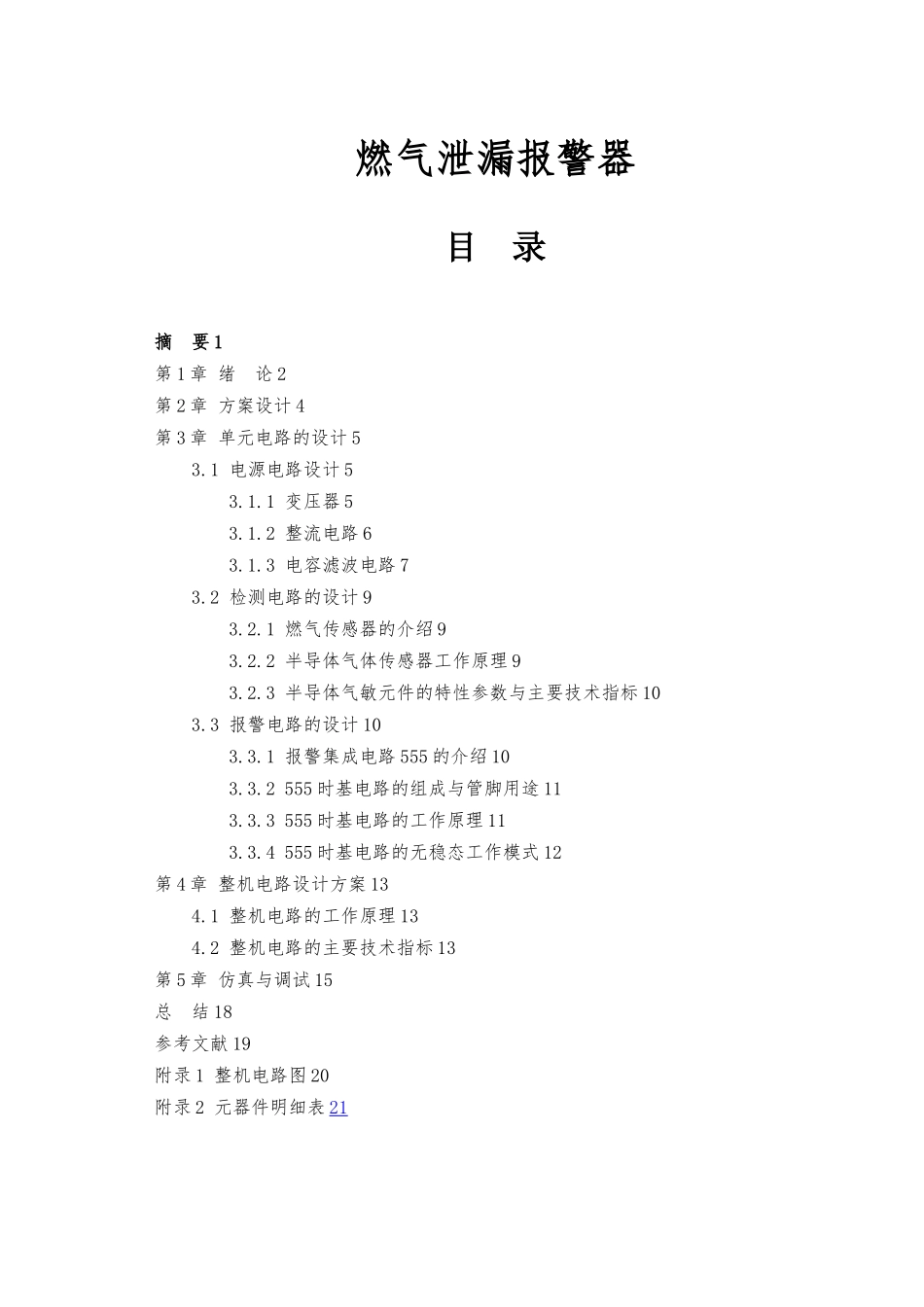

燃气泄漏报警器目 录摘 要 1第 1 章 绪 论 2第 2 章 方案设计 4第 3 章 单元电路的设计 53.1 电源电路设计 53.1.1 变压器 53.1.2 整流电路 63.1.3 电容滤波电路 73.2 检测电路的设计 93.2.1 燃气传感器的介绍 93.2.2 半导体气体传感器工作原理 93.2.3 半导体气敏元件的特性参数与主要技术指标 103.3 报警电路的设计 103.3.1 报警集成电路 555 的介绍 103.3.2 555 时基电路的组成与管脚用途 113.3.3 555 时基电路的工作原理 113.3.4 555 时基电路的无稳态工作模式 12第 4 章 整机电路设计方案 134.1 整机电路的工作原理 134.2 整机电路的主要技术指标 13第 5 章 仿真与调试 15总 结 18参考文献 19附录 1 整机电路图 20附录 2 元器件明细表 21摘 要为了提高对传感器的认识和了解，尤其是对燃气传感器的深化讨论以与其用法与用途，基于有用、广泛和典型的原则而设计了本电路。本设计利用模拟电子技术结合传感器技术而设计了这一燃气泄露监控系统。本设计以电阻式燃气传感器和模拟电子技术为核心并与其他电子技术相结合，设计出一种技术水平较好的燃气泄露报警器。其中选用 HQ-2 型气敏燃气传感器实现燃气浓度的检测，具有灵敏度高、响应快、抗干扰能力强等优点，而且价格低廉，使用寿命长。以模拟电子技术和 HQ-2 型半导体电阻式燃气浓度传感器为核心设计的燃气泄露报警器可实现声光报警等功能，是一种结构简单、性能稳定、使用方便、价格低廉的燃气泄露报警器且具有一定的有用价值。关键词 燃气泄露报警器；555 时基电路；传感器第 1 章 绪 论1.1 燃气泄露报警器的进展与现状 1.1.1 火灾探测技术 火灾作术为一种在时空上失去控制的燃烧所引发的灾害，对人类生命财产和社会安全构成了极大的威胁。由此引发的重大安全事故比皆是，所以人类一直也未停止过对它的讨论。 火灾的发生和进展是一个非常复杂的非平稳过程，它除了自身的物理化学变化以外还会受到许多外界的千扰，火灾一旦产生便以接触式(物质流)和非接触式〔能量流)的形式向外释放能量。接触式形式包括可燃气体、燃烧气体和烟雾、气溶胶等。非接触式如声音、辐射等。火灾探测技术就是利用敏感元件将火灾中出现的物理化学特征转换为另外一种易于处理的物理量。 1.1.2 火灾探测器的进展趋势 探测器朝新探测技术的进展进一步拓展了火灾探测的应用领域，为一些传统探测器无法胜任的环境提供了有效的手段。...
