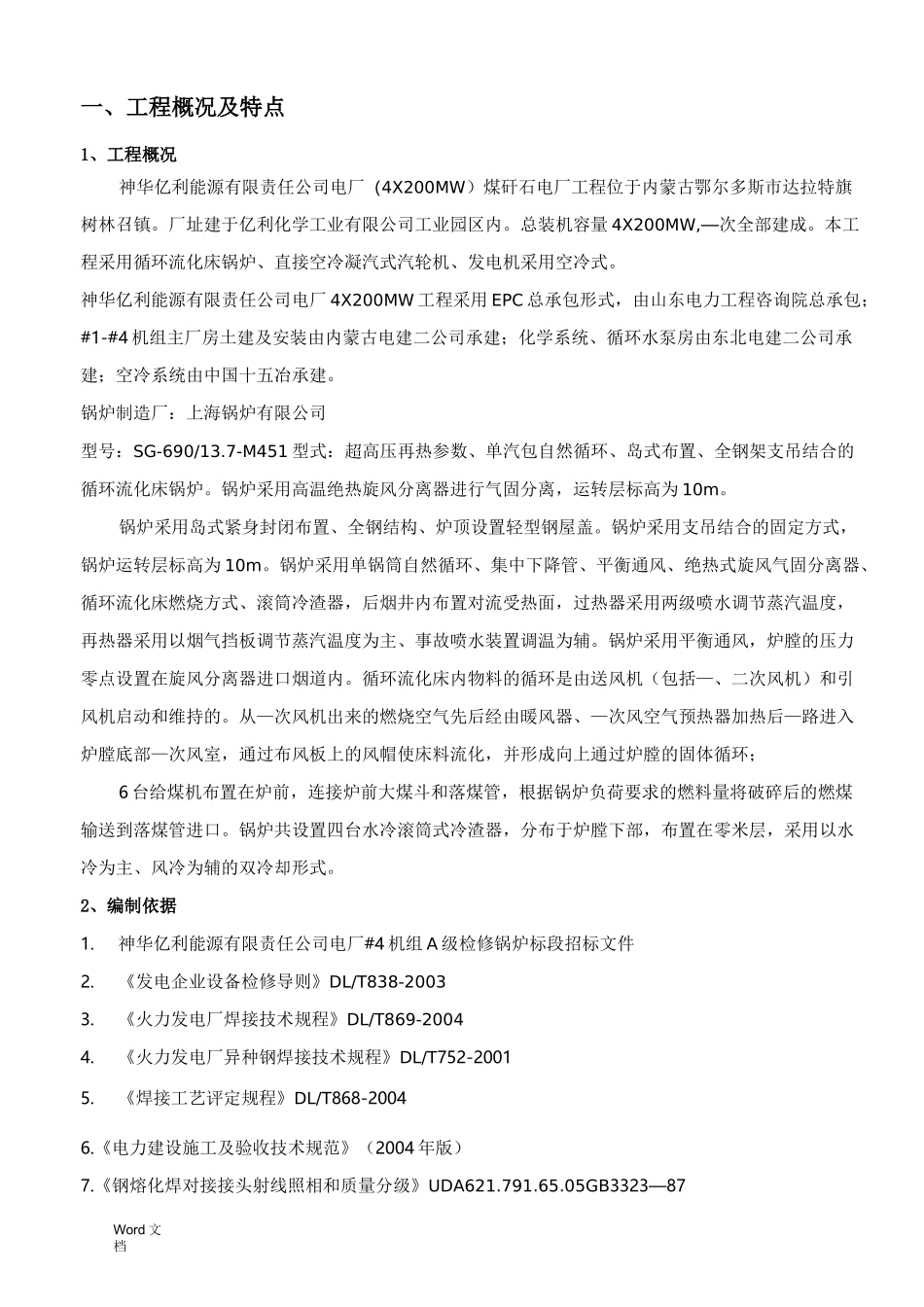

Word 文档一、工程概况及特点1、工程概况神华亿利能源有限责任公司电厂（4X200MW）煤矸石电厂工程位于内蒙古鄂尔多斯市达拉特旗树林召镇。厂址建于亿利化学工业有限公司工业园区内。总装机容量 4X200MW,—次全部建成。本工程采用循环流化床锅炉、直接空冷凝汽式汽轮机、发电机采用空冷式。神华亿利能源有限责任公司电厂 4X200MW 工程采用 EPC 总承包形式，由山东电力工程咨询院总承包；#1-#4 机组主厂房土建及安装由内蒙古电建二公司承建；化学系统、循环水泵房由东北电建二公司承建；空冷系统由中国十五冶承建。锅炉制造厂：上海锅炉有限公司型号：SG-690/13.7-M451 型式：超高压再热参数、单汽包自然循环、岛式布置、全钢架支吊结合的循环流化床锅炉。锅炉采用高温绝热旋风分离器进行气固分离，运转层标高为 10m。锅炉采用岛式紧身封闭布置、全钢结构、炉顶设置轻型钢屋盖。锅炉采用支吊结合的固定方式，锅炉运转层标高为 10m。锅炉采用单锅筒自然循环、集中下降管、平衡通风、绝热式旋风气固分离器、循环流化床燃烧方式、滚筒冷渣器，后烟井内布置对流受热面，过热器采用两级喷水调节蒸汽温度，再热器采用以烟气挡板调节蒸汽温度为主、事故喷水装置调温为辅。锅炉采用平衡通风，炉膛的压力零点设置在旋风分离器进口烟道内。循环流化床内物料的循环是由送风机（包括—、二次风机）和引风机启动和维持的。从—次风机出来的燃烧空气先后经由暖风器、—次风空气预热器加热后—路进入炉膛底部—次风室，通过布风板上的风帽使床料流化，并形成向上通过炉膛的固体循环；6 台给煤机布置在炉前，连接炉前大煤斗和落煤管，根据锅炉负荷要求的燃料量将破碎后的燃煤输送到落煤管进口。锅炉共设置四台水冷滚筒式冷渣器，分布于炉膛下部，布置在零米层，采用以水冷为主、风冷为辅的双冷却形式。2、编制依据1.神华亿利能源有限责任公司电厂#4 机组 A 级检修锅炉标段招标文件2.《发电企业设备检修导则》DL/T838-20033.《火力发电厂焊接技术规程》DL/T869-20044.《火力发电厂异种钢焊接技术规程》DL/T752-20015.《焊接工艺评定规程》DL/T868-20046.《电力建设施工及验收技术规范》（2004 年版）7.《钢熔化焊对接接头射线照相和质量分级》UDA621.791.65.05GB3323—87Word 文档8.《钢熔化焊接头的要求和缺陷分级》GB/T12469—909.《火电施工质量检验及评定标准》（1996 年版）10.《电业安全工作规程》（2008 年版）11.《电力工业锅炉压力容器监察...
