抗震支架技术方案设计VIP专享

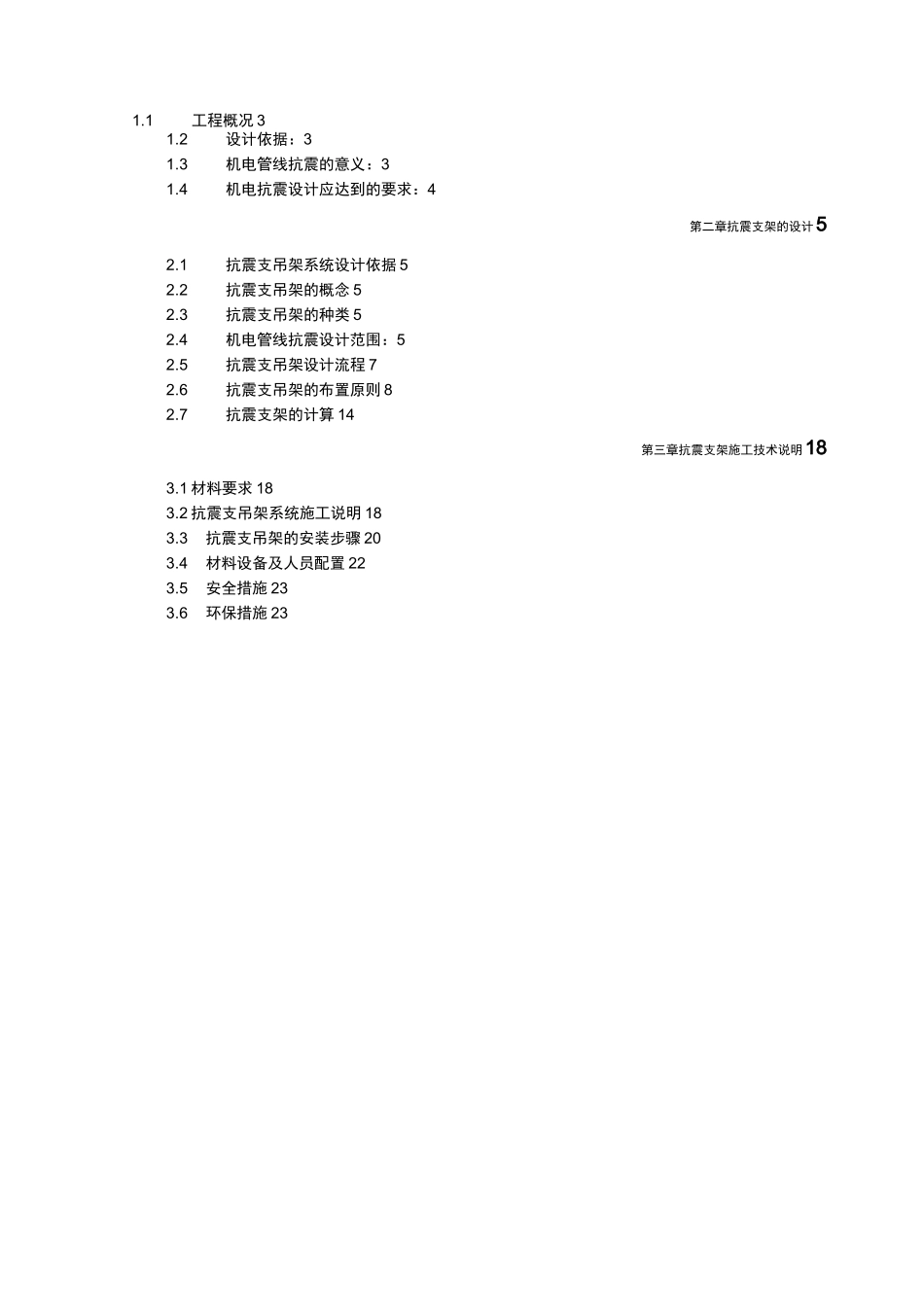

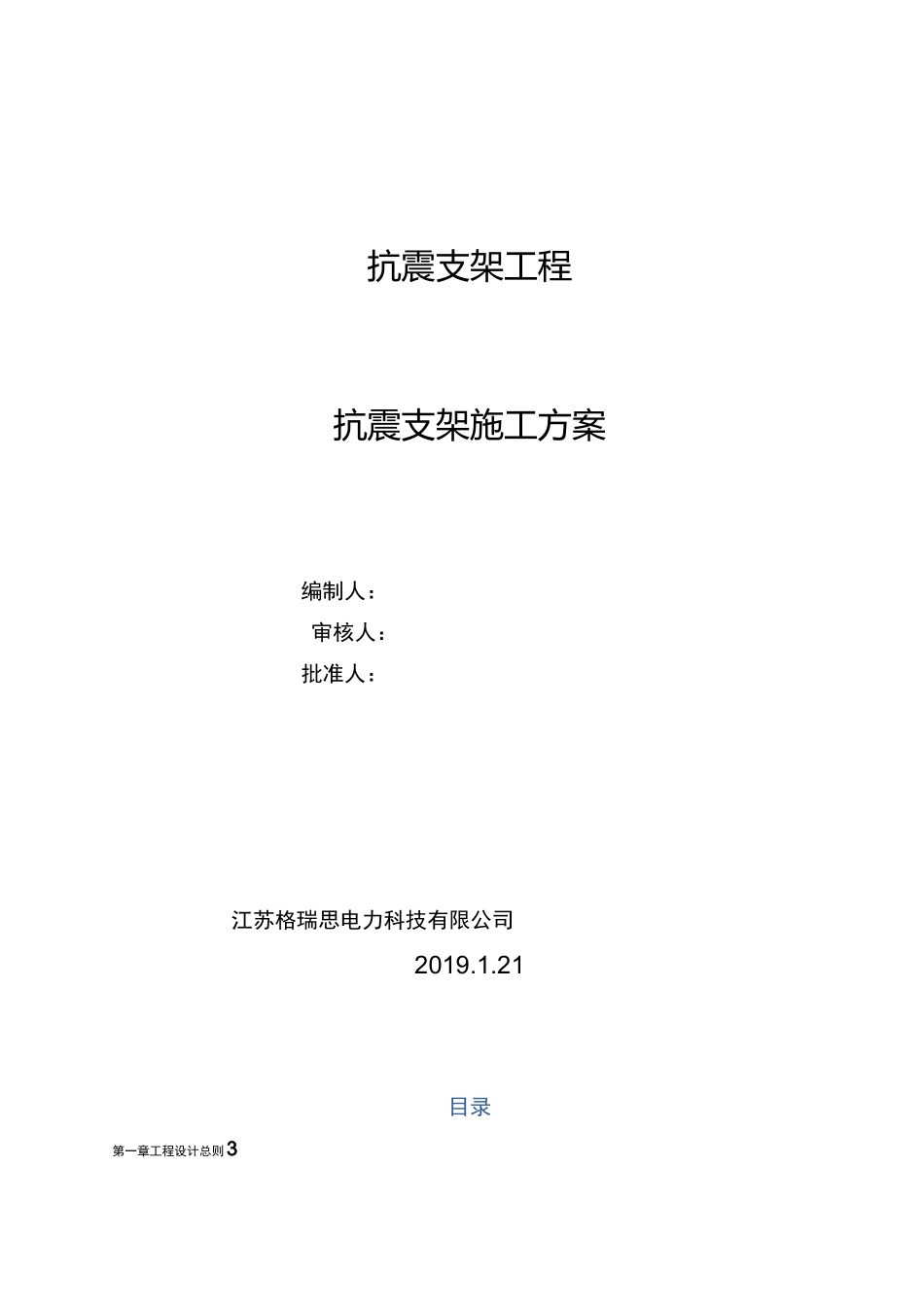

抗震支架工程抗震支架施工方案编制人：审核人：批准人：江苏格瑞思电力科技有限公司2019.1.21目录第一章工程设计总则31.1工程概况 31.2设计依据：31.3机电管线抗震的意义：31.4机电抗震设计应达到的要求：4第二章抗震支架的设计52.1抗震支吊架系统设计依据 52.2抗震支吊架的概念 52.3抗震支吊架的种类 52.4机电管线抗震设计范围：52.5抗震支吊架设计流程 72.6抗震支吊架的布置原则 82.7抗震支架的计算 14第三章抗震支架施工技术说明183.1 材料要求 183.2 抗震支吊架系统施工说明 183.3抗震支吊架的安装步骤 203.4材料设备及人员配置 223.5安全措施 233.6环保措施 23第一章工程设计总则 1.1 工程概况工程名称：建设单位：设计单位：施工单位：监理单位：勘察单位：质量安全监督站：基坑监测单位：1.2 工程及环境概况表 1.3 抗震设防烈度和设计基本地震加速度值的对应关系抗震设防烈度6789设计基本地震加速度值0.05g0.10(0.15)g0.20(0.30)g0.40g注：g 为重力加速度。1.4 设计依据：1、《建筑机电工程抗震设计规范》GB90581-20142、《建筑工程抗震设防分类标准》GB50223-20103、《建筑抗震设计规范》GB50011-20104、建设方、设计单位提供的图纸及技术资料1.5 机电管线抗震的意义：地震引发的机电系统灾害主要体现为：1、系统损坏导致的直接经济损失；2、系统损坏引发的水灾及火灾；3、系统损坏引发的人员伤亡；4、火灾引发的结构主体安全。根据《中华人民共和国建筑法》和《中华人民共和国防震减灾法》，实行以“预防为主”的方针，经抗震设防后的建筑消防等机电工程设施，当遭遇到本地区抗震设防烈度的地震发生时可以达到减轻地震破坏，减少次生灾害，避免人员伤亡，减少经济损失的目的。采取必要的机电抗震措施可以有效保护机电系统的震害损失：1、减少机电系统破坏程度，降低经济损失；2、有效控制水灾及火灾的发生；3、减少人员伤亡几率；4、保障主体结构安全不受火灾影响。根据GB50981-2014《建筑机电工程抗震设计规范》強制性条文第1.0.4 条：抗震设防烈度6 度及6 度以上的建筑机电工程设施必须进行抗震设计。昆明市抗震设防烈度8 度，机电工程设施必须进行抗震设计。唯有提高机电系统自身的抗震性能，才能有效防止地震引发的次生灾害，确保地震后机电系统迅速恢复运转。地震时，加装抗震措施的管道及设备相对没有加装的可减少5—10 倍的位移量，可有效提高系统的抗震性能。综合国家相关法律规定、规范強条要求及本...
