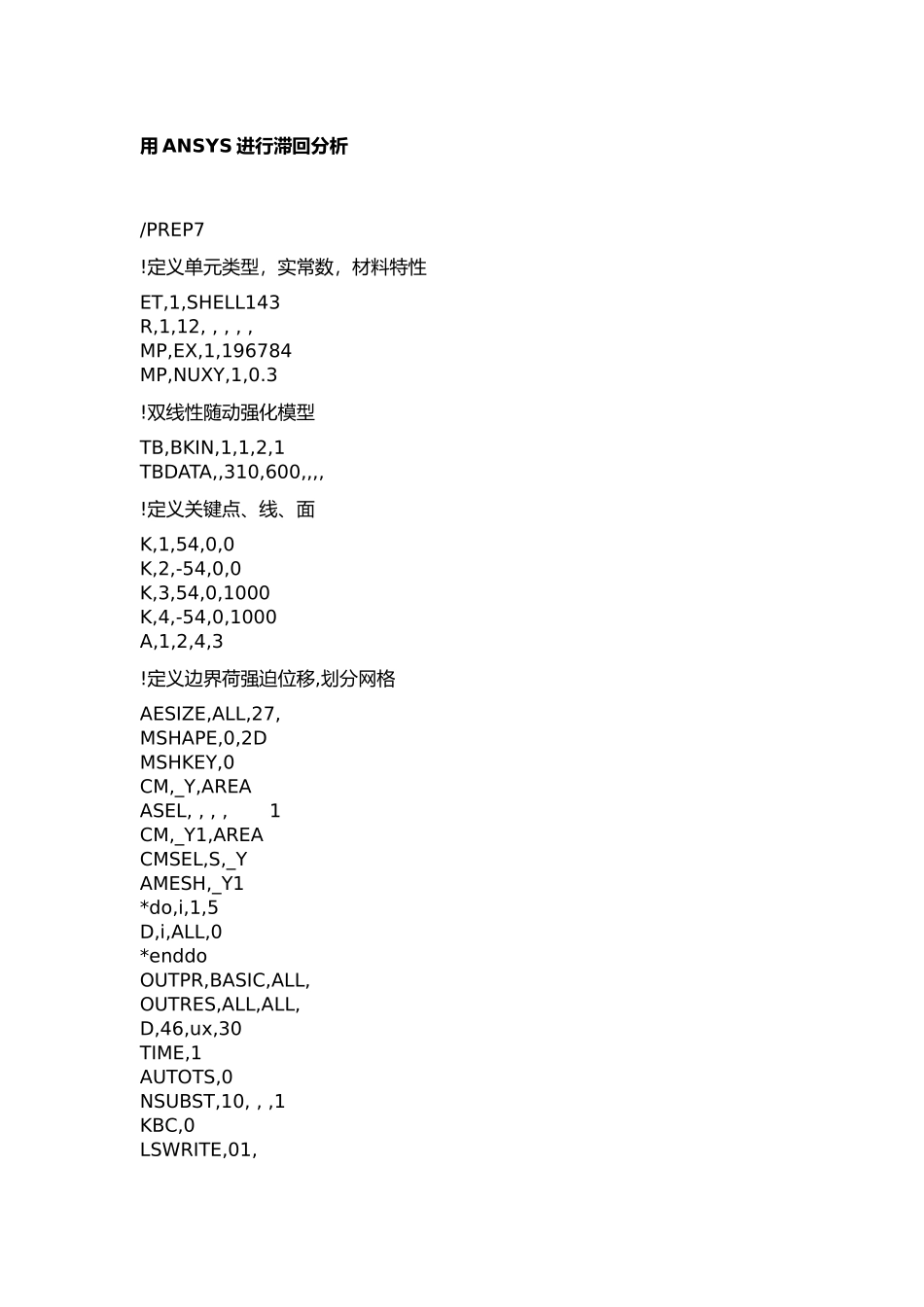

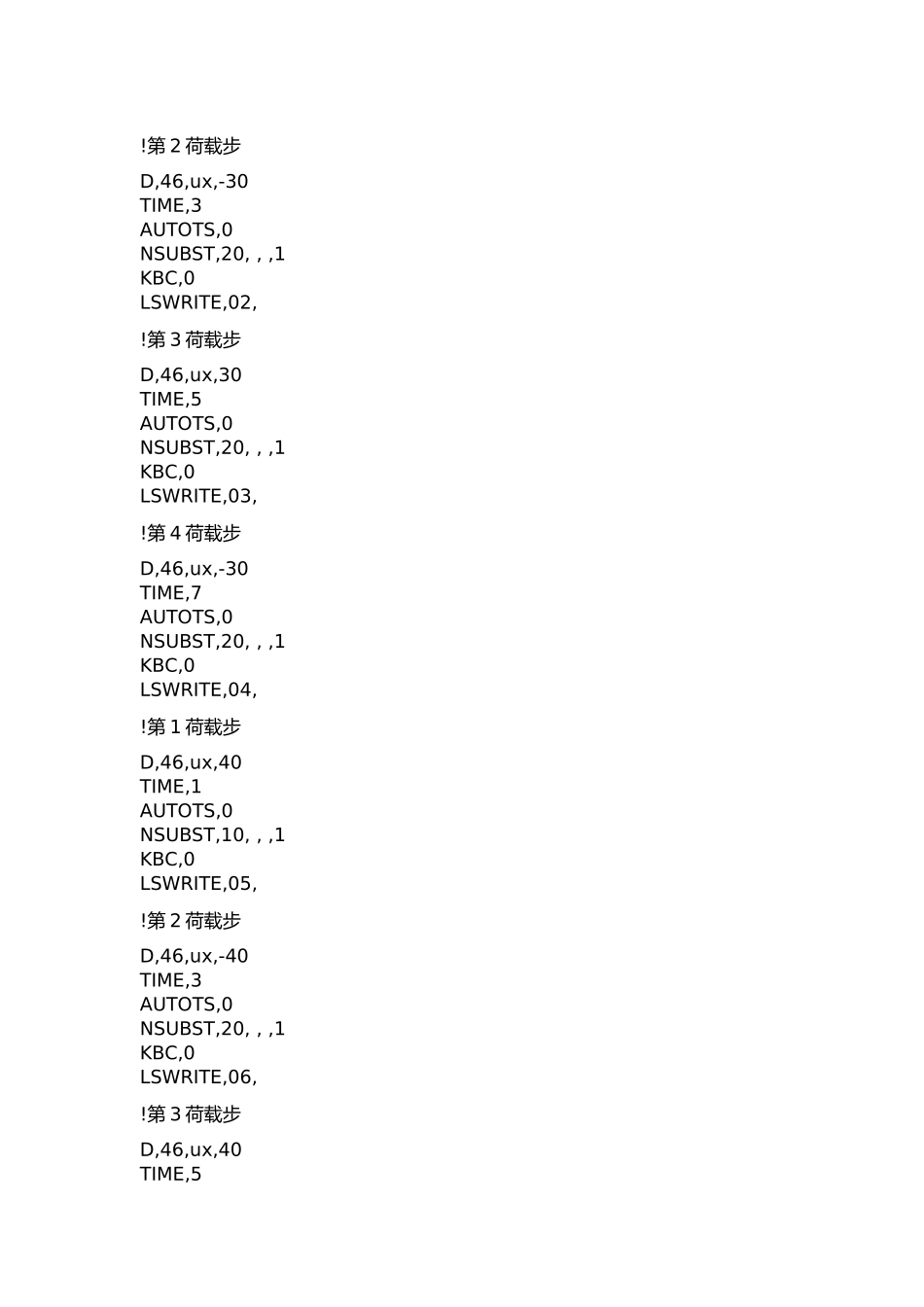

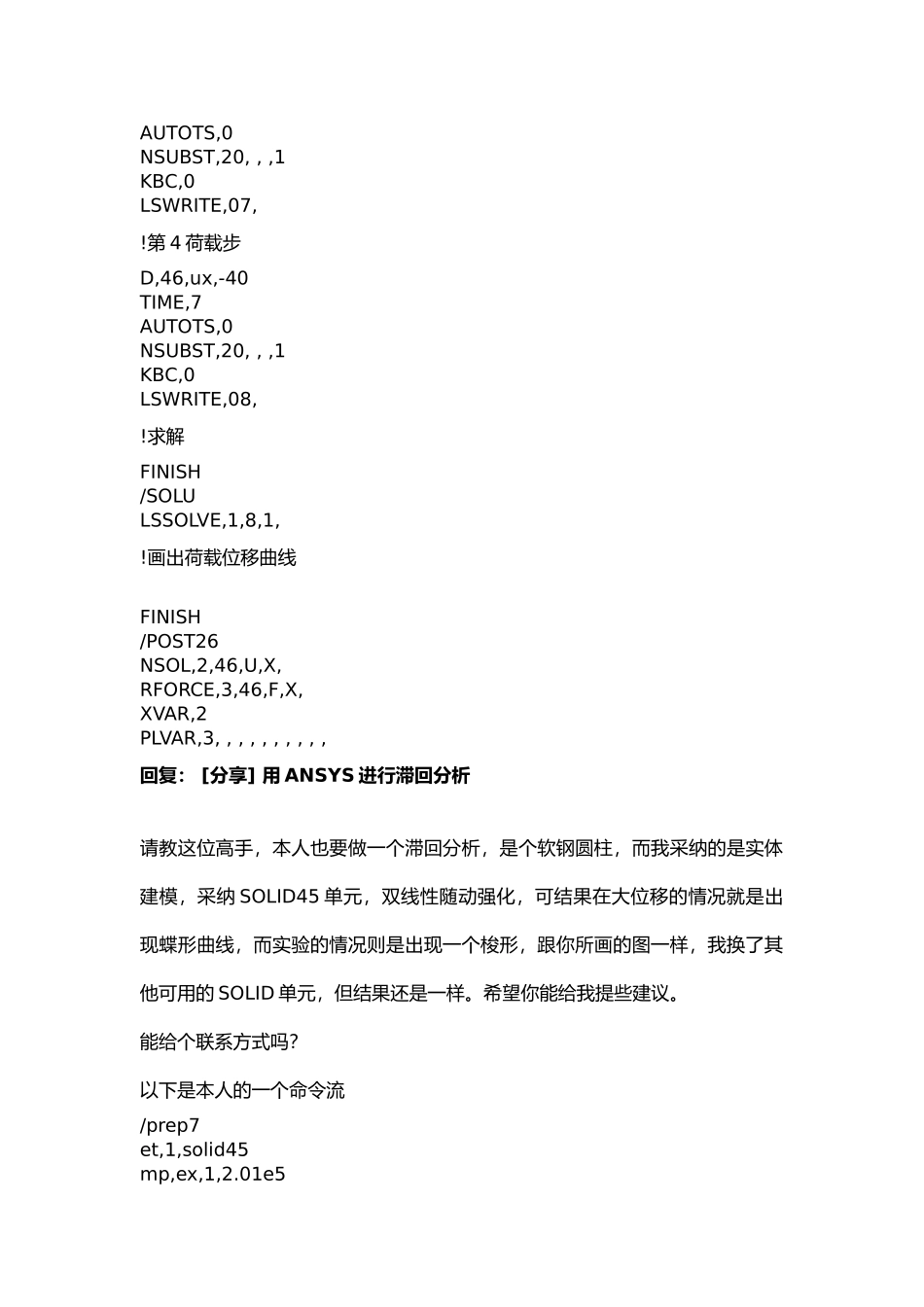

用 ANSYS 进行滞回分析 /PREP7 !定义单元类型，实常数，材料特性 ET,1,SHELL143 R,1,12, , , , , MP,EX,1,196784 MP,NUXY,1,0.3 !双线性随动强化模型 TB,BKIN,1,1,2,1 TBDATA,,310,600,,,, !定义关键点、线、面 K,1,54,0,0 K,2,-54,0,0 K,3,54,0,1000 K,4,-54,0,1000 A,1,2,4,3 !定义边界荷强迫位移,划分网格 AESIZE,ALL,27, MSHAPE,0,2D MSHKEY,0 CM,_Y,AREA ASEL, , , , 1 CM,_Y1,AREA CMSEL,S,_Y AMESH,_Y1 *do,i,1,5 D,i,ALL,0 *enddo OUTPR,BASIC,ALL, OUTRES,ALL,ALL, D,46,ux,30 TIME,1 AUTOTS,0 NSUBST,10, , ,1 KBC,0 LSWRITE,01, !第 2 荷载步 D,46,ux,-30 TIME,3 AUTOTS,0 NSUBST,20, , ,1 KBC,0 LSWRITE,02, !第 3 荷载步 D,46,ux,30 TIME,5 AUTOTS,0 NSUBST,20, , ,1 KBC,0 LSWRITE,03, !第 4 荷载步 D,46,ux,-30 TIME,7 AUTOTS,0 NSUBST,20, , ,1 KBC,0 LSWRITE,04,!第 1 荷载步 D,46,ux,40 TIME,1 AUTOTS,0 NSUBST,10, , ,1 KBC,0 LSWRITE,05, !第 2 荷载步 D,46,ux,-40 TIME,3 AUTOTS,0 NSUBST,20, , ,1 KBC,0 LSWRITE,06, !第 3 荷载步 D,46,ux,40 TIME,5 AUTOTS,0 NSUBST,20, , ,1 KBC,0 LSWRITE,07, !第 4 荷载步 D,46,ux,-40 TIME,7 AUTOTS,0 NSUBST,20, , ,1 KBC,0 LSWRITE,08, !求解 FINISH /SOLU LSSOLVE,1,8,1, !画出荷载位移曲线 FINISH /POST26 NSOL,2,46,U,X, RFORCE,3,46,F,X, XVAR,2 PLVAR,3, , , , , , , , , ,回复： [分享] 用 ANSYS 进行滞回分析请教这位高手，本人也要做一个滞回分析，是个软钢圆柱，而我采纳的是实体建模，采纳 SOLID45 单元，双线性随动强化，可结果在大位移的情况就是出现蝶形曲线，而实验的情况则是出现一个梭形，跟你所画的图一样，我换了其他可用的 SOLID 单元，但结果还是一样。希望你能给我提些建议。 能给个联系方式吗？ 以下是本人的一个命令流 /prep7 et,1,solid45 mp,ex,1,2.01e5 mp,prxy,1,0.26 TB,BKIN,1,1,2 TBTEMP,0 TBDATA,,185,0, !建立单元与划分网格 block,,15,,15,,200 esize,5 vmesh,all !施加底部约束 nsel,s,loc,z,0 d,all,all,0 ALLSEL,ALL !定义加载的位移数组 *dim,disp,,6 wlw1=80 disp(1)=0 disp(2)=wlw1 disp(3)=0 disp(4)=-wlw1 disp(5)=0 disp(6)=wlw1 !进入 solution...
