电力浅沟排管工程质量检查与验收的指南

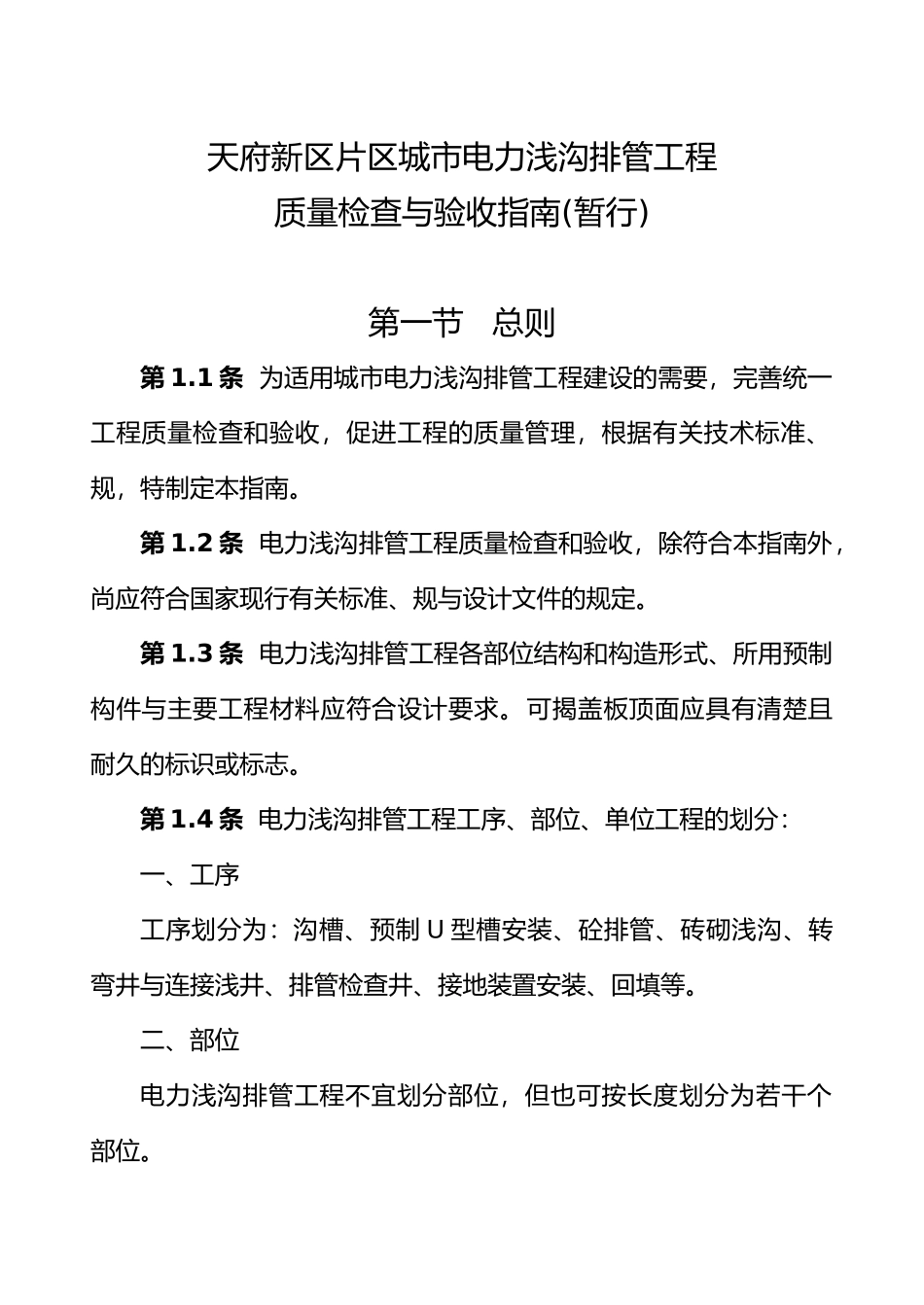

天府新区片区城市电力浅沟排管工程质量检查与验收指南(暂行)第一节 总则第 1.1 条 为适用城市电力浅沟排管工程建设的需要，完善统一工程质量检查和验收，促进工程的质量管理，根据有关技术标准、规，特制定本指南。第 1.2 条 电力浅沟排管工程质量检查和验收，除符合本指南外，尚应符合国家现行有关标准、规与设计文件的规定。第 1.3 条 电力浅沟排管工程各部位结构和构造形式、所用预制构件与主要工程材料应符合设计要求。可揭盖板顶面应具有清楚且耐久的标识或标志。第 1.4 条 电力浅沟排管工程工序、部位、单位工程的划分：一、工序工序划分为：沟槽、预制 U 型槽安装、砼排管、砖砌浅沟、转弯井与连接浅井、排管检查井、接地装置安装、回填等。二、部位电力浅沟排管工程不宜划分部位，但也可按长度划分为若干个部位。三、单位工程电力浅沟排管工程的独立核算项目应是一个单位工程。采纳分期单独核算的同一工程，应是若干个单位工程。第二节 沟槽第 2.1 条 开挖沟槽严禁扰动槽底土壤，局部超挖的处理应按规定进行，槽基土质处理方法与密实情况应符合设计要求。第 2.2 条 槽底不得受水浸泡或受冻，地下水位较高或雨季施工应实行降水和排水措施。第 2.3 条 沟槽允许偏差应符合表 1 的规定。沟槽允许偏差 表 1序号项 目允许偏差(mm)检验频率检验方法围点数1槽底高程土方±20 20 米1用水准仪测量石方+20 、 -2002槽底中线每侧宽度不小于规定20 米2挂中心线用尺量测，每侧 1 点3沟槽边坡不陡于规定20 米2用坡度尺检验，每侧 1 点第三节 预制 U 型槽安装第 3.1 条 U 型槽与盖板安装平稳、顺直、接口平直，缝宽均匀。接缝材料符合设计，灌注密实。第 3.2 条盖板正反面应进行标注，表面平整，无缺边、掉角、裂缝、露石、麻面。第 3.3 条构件质量符合要求。浅沟无泥土，砖石等杂物。第 3.4 条钢筋成型与安装除应符合国家现行有关规定外，尚应符合表 2 的规定：钢筋成型与安装允许偏差 表 2项目允许偏差（mm）检验频率检验方法围点数受力钢筋排距±5每检验批抽查10%用尺量两端、中间，3个断面取最大值间距±10箍筋、水平钢筋间距±10用尺量连续三档，取最大值钢筋骨架尺寸长±10用尺量宽、高±5保护层厚度±5用尺量预埋件中心线位置5用尺量纵横向取大值水平高差±3用钢尺、塞尺量第 3.5 条预制 U 型槽、盖板允许偏差应符合表 3、表 4 的规定。预制 U 型槽允许偏差表 3项目允许偏差（m...
