电子元器件系列知识--电阻

电子元器件系列知识--电阻_第1页
1/7
电子元器件系列知识--电阻_第2页
2/7
电子元器件系列知识--电阻_第3页
3/7

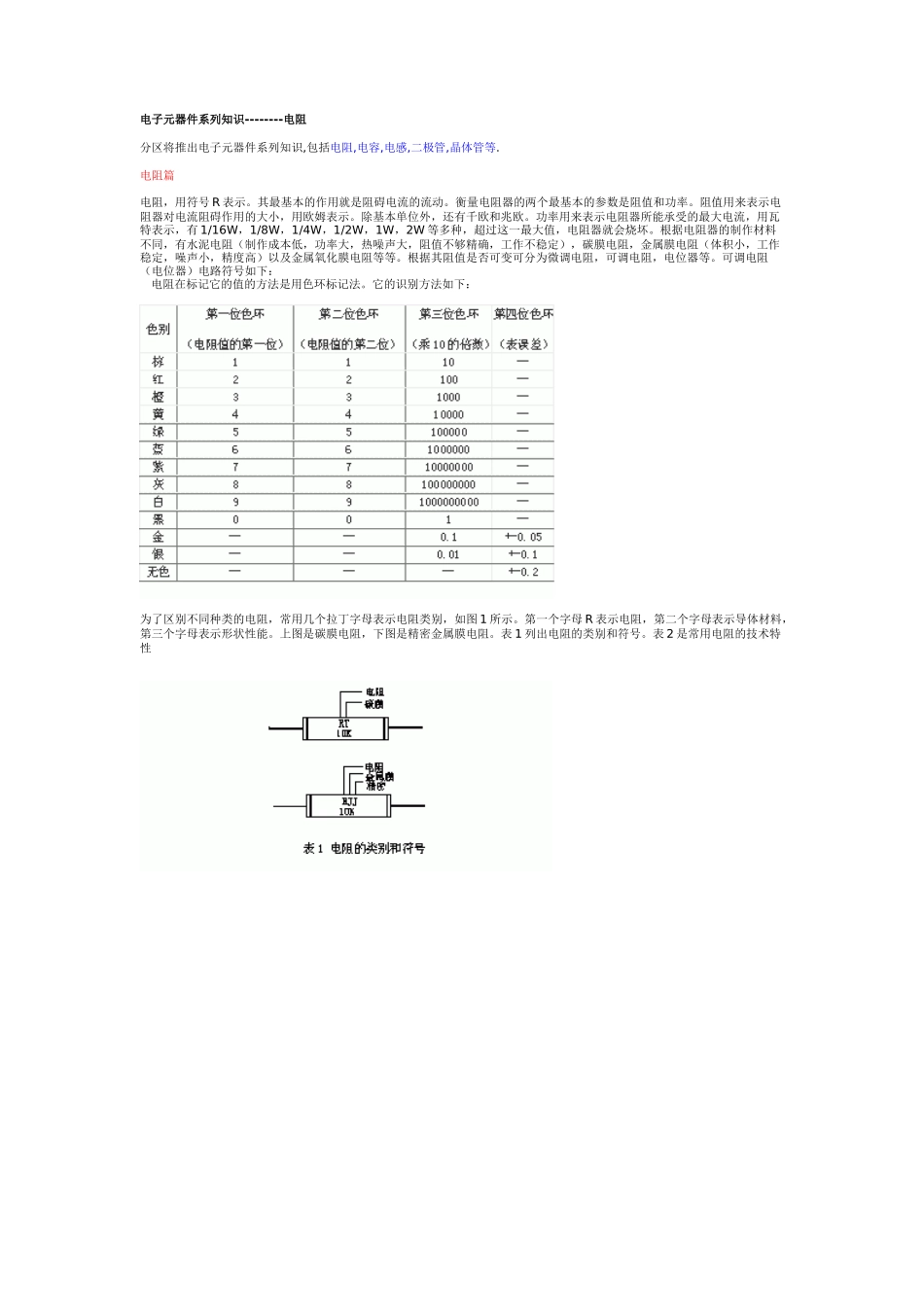

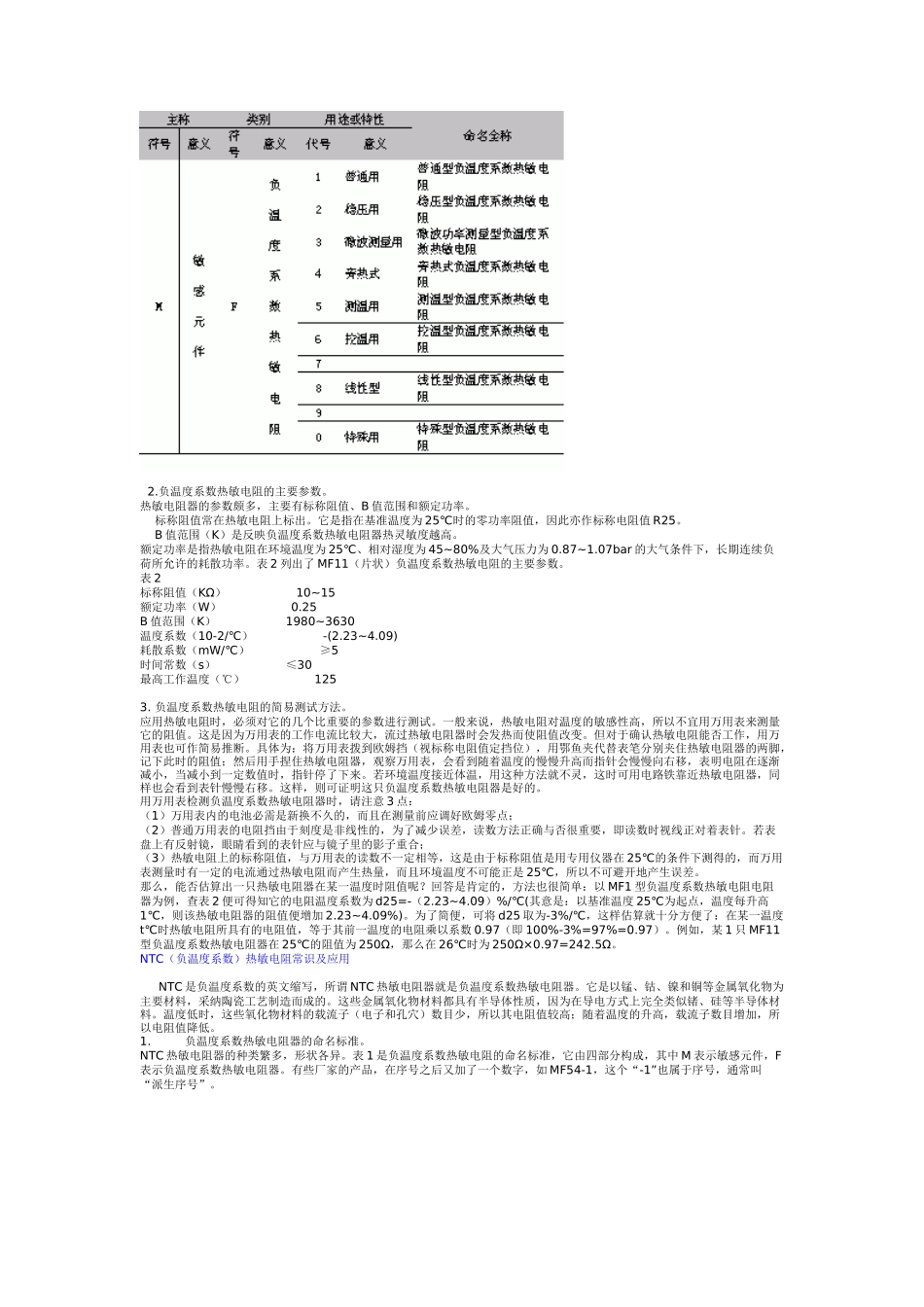

电子元器件系列知识--------电阻分区将推出电子元器件系列知识,包括电阻,电容,电感,二极管,晶体管等.电阻篇电阻,用符号 R 表示。其最基本的作用就是阻碍电流的流动。衡量电阻器的两个最基本的参数是阻值和功率。阻值用来表示电阻器对电流阻碍作用的大小,用欧姆表示。除基本单位外,还有千欧和兆欧。功率用来表示电阻器所能承受的最大电流,用瓦特表示,有 1/16W,1/8W,1/4W,1/2W,1W,2W 等多种,超过这一最大值,电阻器就会烧坏。根据电阻器的制作材料不同,有水泥电阻(制作成本低,功率大,热噪声大,阻值不够精确,工作不稳定),碳膜电阻,金属膜电阻(体积小,工作稳定,噪声小,精度高)以及金属氧化膜电阻等等。根据其阻值是否可变可分为微调电阻,可调电阻,电位器等。可调电阻(电位器)电路符号如下: 电阻在标记它的值的方法是用色环标记法。它的识别方法如下: 为了区别不同种类的电阻,常用几个拉丁字母表示电阻类别,如图 1 所示。第一个字母 R 表示电阻,第二个字母表示导体材料,第三个字母表示形状性能。上图是碳膜电阻,下图是精密金属膜电阻。表 1 列出电阻的类别和符号。表 2 是常用电阻的技术特性NTC(负温度系数)热敏电阻常识及应用 NTC 是负温度系数的英文缩写,所谓 NTC 热敏电阻器就是负温度系数热敏电阻器。它是以锰、钴、镍和铜等金属氧化物为主要材料,采纳陶瓷工艺制造而成的。这些金属氧化物材料都具有半导体性质,因为在导电方式上完全类似锗、硅等半导体材料。温度低时,这些氧化物材料的载流子(电子和孔穴)数目少,所以其电阻值较高;随着温度的升高,载流子数目增加,所以电阻值降低。1. 负温度系数热敏电阻器的命名标准。NTC 热敏电阻器的种类繁多,形状各异。表 1 是负温度系数热敏电阻的命名标准,它由四部分构成,其中 M 表示敏感元件,F表示负温度系数热敏电阻器。有些厂家的产品,在序号之后又加了一个数字,如 MF54-1,这个“-1”也属于序号,通常叫“派生序号”。 2.负温度系数热敏电阻的主要参数。热敏电阻器的参数颇多,主要有标称阻值、B 值范围和额定功率。 标称阻值常在热敏电阻上标出。它是指在基准温度为 25℃时的零功率阻值,因此亦作标称电阻值 R25。 B 值范围(K)是反映负温度系数热敏电阻器热灵敏度越高。额定功率是指热敏电阻在环境温度为 25℃、相对湿度为 45~80%及大气压力为 0.87~1.07bar 的大气条件下,长期连续负荷所允许的耗散功率。表...
