电子版U型管换热器说明书

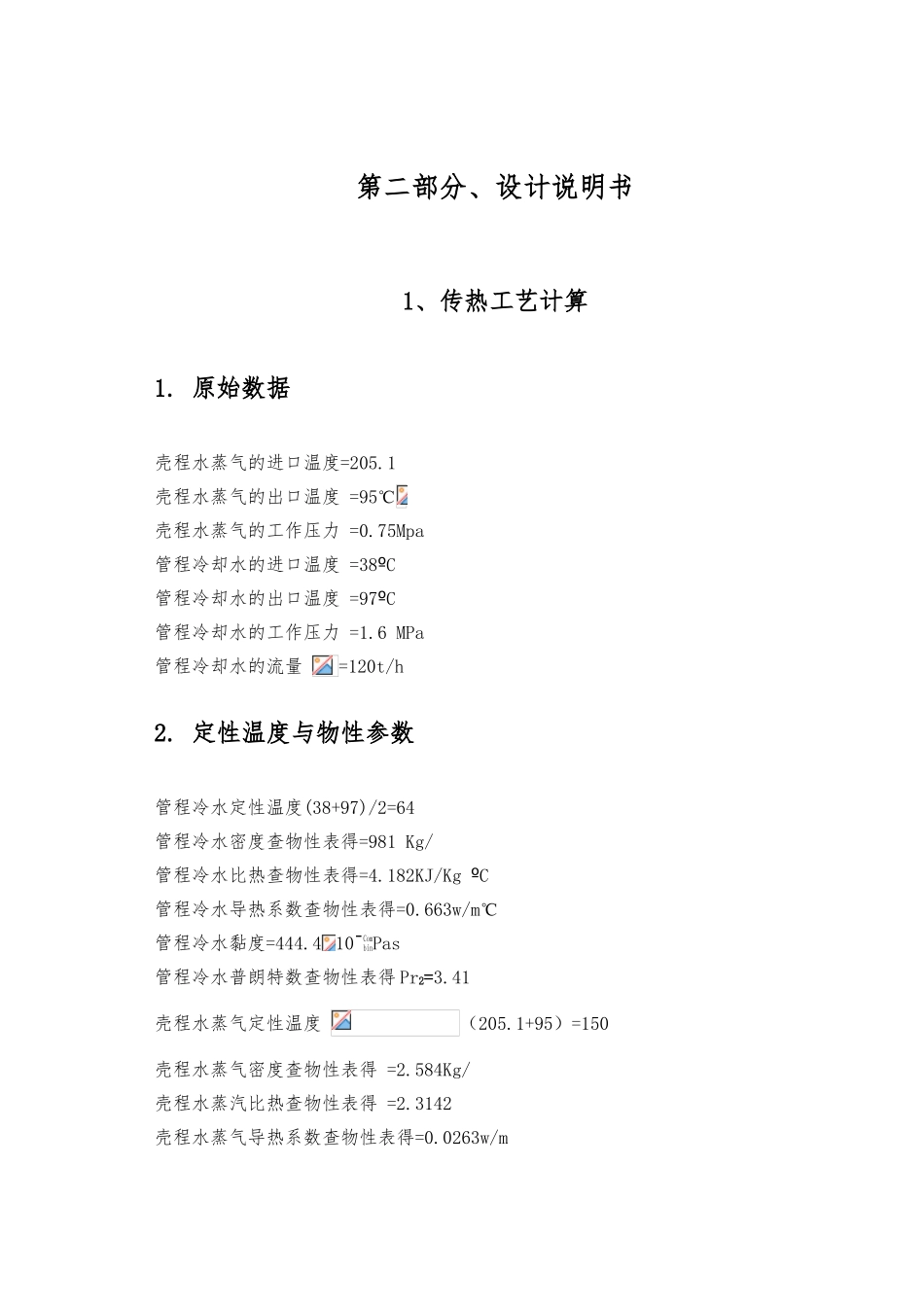

第二部分、设计说明书1、传热工艺计算1. 原始数据壳程水蒸气的进口温度=205.1壳程水蒸气的出口温度 =95℃壳程水蒸气的工作压力 =0.75Mpa管程冷却水的进口温度 =38 Cº管程冷却水的出口温度 =97 Cº管程冷却水的工作压力 =1.6 MPa管程冷却水的流量 =120t/h2. 定性温度与物性参数管程冷水定性温度(38+97)/2=64管程冷水密度查物性表得=981 Kg/管程冷水比热查物性表得=4.182KJ/Kg Cº管程冷水导热系数查物性表得=0.663w/m℃管程冷水黏度=444.4 10¯CombinPas管程冷水普朗特数查物性表得 Pr2=3.41壳程水蒸气定性温度 （205.1+95）=150壳程水蒸气密度查物性表得 =2.584Kg/壳程水蒸汽比热查物性表得 =2.3142壳程水蒸气导热系数查物性表得=0.0263w/m壳程水蒸气黏度 =1.39pas 壳程水蒸气的普朗特数查物性表 Pr1=1.113. 传热量与冷水流量取定换热效率为 η=0.98 查表得 r=2113.1则设计传热量:1200004.182 (97-38) 0.981000/36008060108（W）则加热水流量：=3.89kg/s4. 有效平均温差=79.84参数 p：0.353参数 R：1.87换热器按单壳程两管程设计则查书图 2-6 a 得：温差校正系数：Φ =0.87有效平均温差：60 5. 管程换热系数计算参考表 2——7初选传热系数：则初选传热面积为：134.35选用不锈钢的无缝钢管作换热管。则管子外径 d0=0.025m 管子径 di=0.02m 管子长度=5m则所需换热管根数：570 根可取换热管根数为 580 根则管程流通面积为:0.046管程流速为：=0.74管程雷诺数为:32671管程传热系数为：4834结构的初步设计：查 GB151---1999 知管间距按 1.25d 取：管间距为：s=0.032m 分程隔板槽两侧相邻管中心距 Sn=0.044m管束中心排管数为:26 根取26 根则壳体径为：0.9m故径 Di=0.9m则长径比为:3.33 合理。选择单弓形折流板。则弓形折流板的弓高为：0.18折流板间距为:0.3m折流板数量为：9 块6. 壳程换热系数计算壳程流通面积为：0.0591壳程流速为：7.18m/s壳程质量流速为：18.3m/s壳程当量直径为：0.033壳程雷诺数为：43433切去弓形面积所占比例按:0.3 查图 4——38b 得为 0.145，壳程换热因子查图 2——12 得120管外壁温度假定值为：120壁温下水的黏度为：0.186黏度修正系数：0.7壳程传热系数：71807.传热系数计算查 GB151---1999 第 138 页可知：管程水侧污垢热阻为：壳程污垢热阻为:0.000176管壁热阻 r 忽略,则总传热系数为：=1300则传热系数比为：1.3 所以假设合理。8.管壁温度计算管外壁热...
