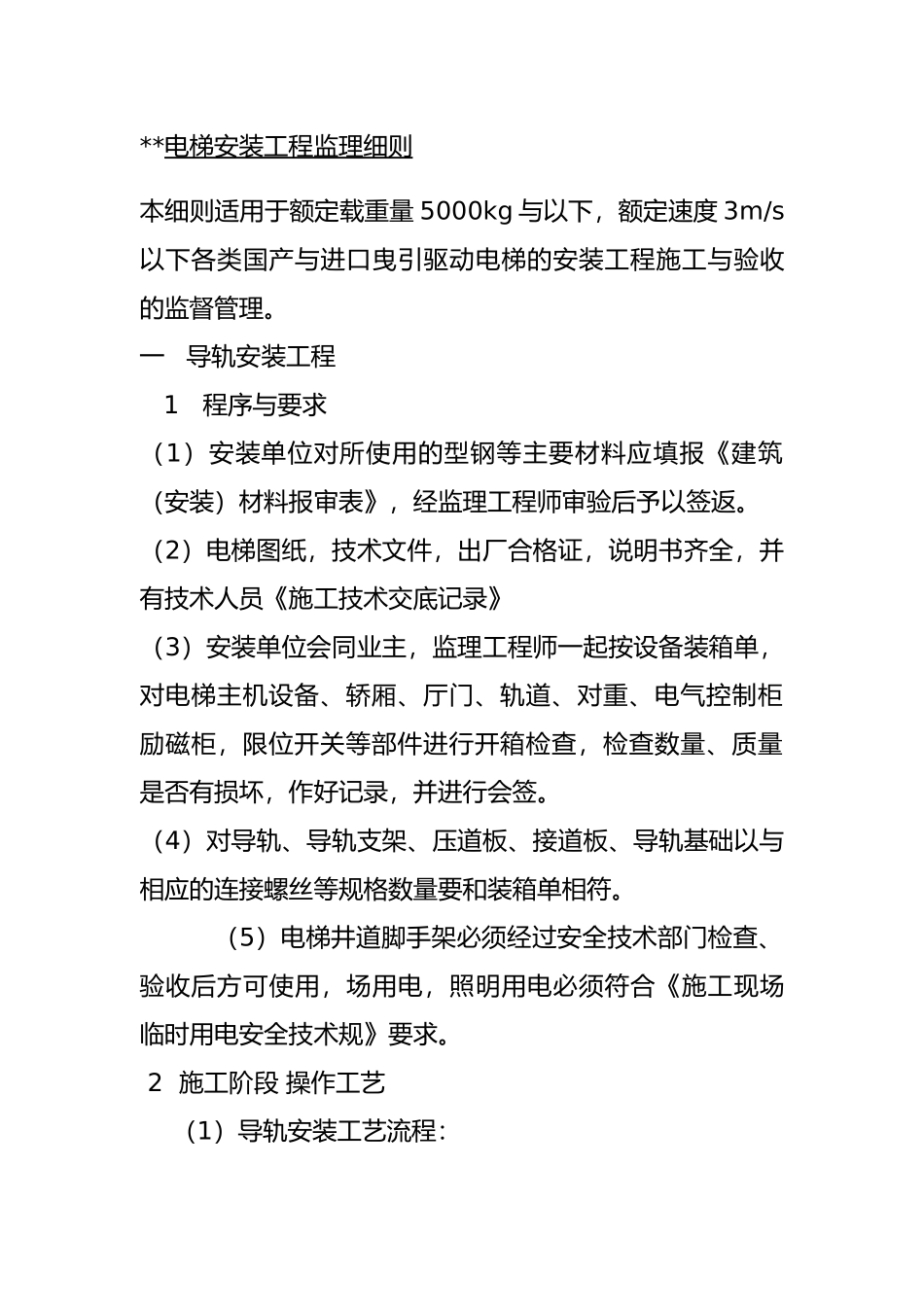

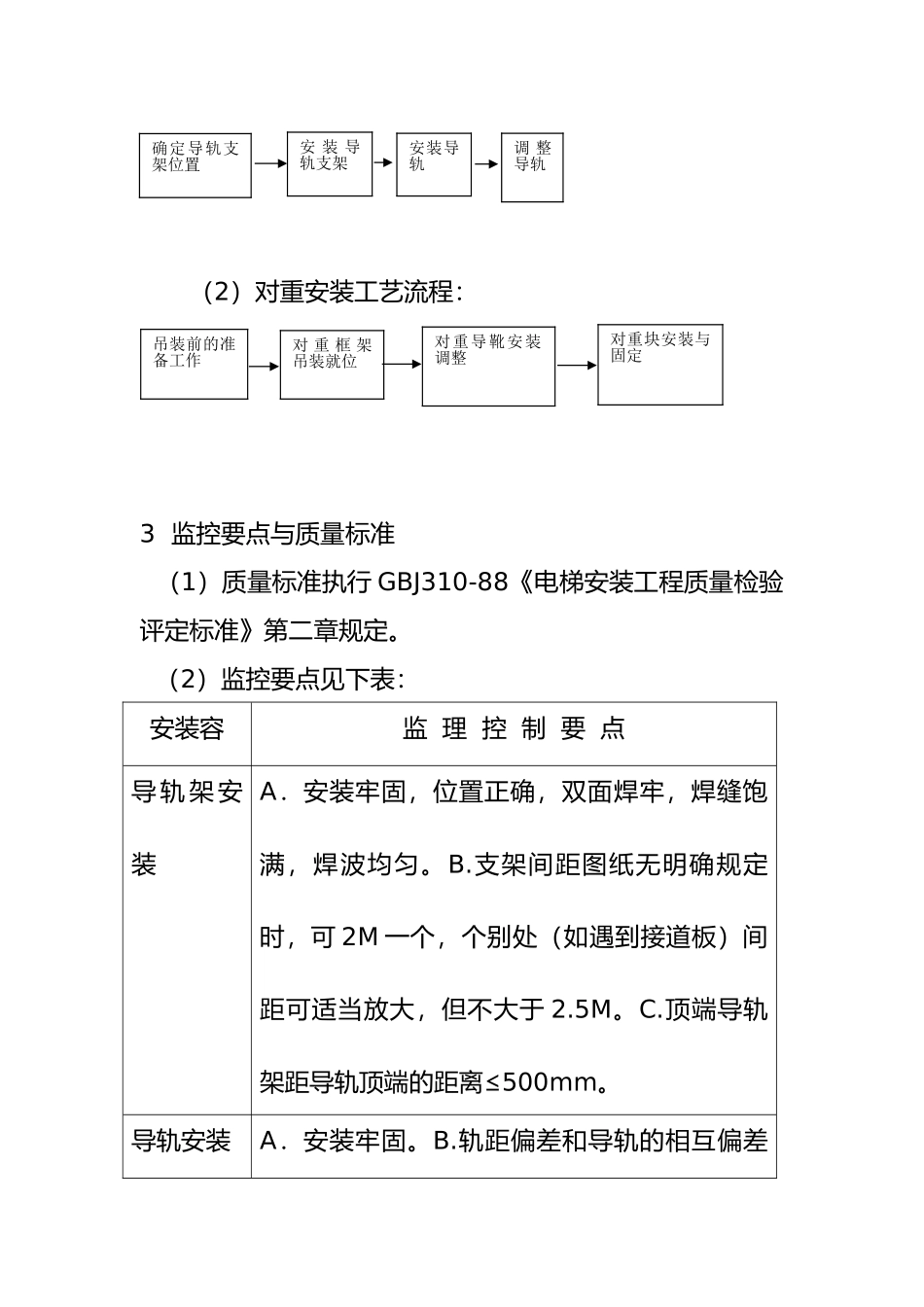

电梯安装工程监理细则概况----------------------- -----------------------日期：**电梯安装工程监理细则本细则适用于额定载重量 5000kg 与以下，额定速度 3m/s以下各类国产与进口曳引驱动电梯的安装工程施工与验收的监督管理。一 导轨安装工程 1 程序与要求（1）安装单位对所使用的型钢等主要材料应填报《建筑（安装）材料报审表》，经监理工程师审验后予以签返。（2）电梯图纸，技术文件，出厂合格证，说明书齐全，并有技术人员《施工技术交底记录》（3）安装单位会同业主，监理工程师一起按设备装箱单，对电梯主机设备、轿厢、厅门、轨道、对重、电气控制柜励磁柜，限位开关等部件进行开箱检查，检查数量、质量是否有损坏，作好记录，并进行会签。（4）对导轨、导轨支架、压道板、接道板、导轨基础以与相应的连接螺丝等规格数量要和装箱单相符。（5）电梯井道脚手架必须经过安全技术部门检查、验收后方可使用，场用电，照明用电必须符合《施工现场临时用电安全技术规》要求。 2 施工阶段 操作工艺（1）导轨安装工艺流程：（2）对重安装工艺流程：3 监控要点与质量标准 （1）质量标准执行 GBJ310-88《电梯安装工程质量检验评定标准》第二章规定。 （2）监控要点见下表：安装容监 理 控 制 要 点导 轨 架 安装A．安装牢固，位置正确，双面焊牢，焊缝饱满，焊波均匀。B.支架间距图纸无明确规定时，可 2M 一个，个别处（如遇到接道板）间距可适当放大，但不大于 2.5M。C.顶端导轨架距导轨顶端的距离≤500mm。导轨安装A．安装牢固。B.轨距偏差和导轨的相互偏差确定导轨支架位置安 装 导轨支架安装导轨调 整导轨吊装前的准备工作对 重 框 架吊装就位对重导靴安装调整对重块安装与固定安装容监 理 控 制 要 点符合质量检验评定标准 GBJ310-88 表 2.2.1的要求。C.导轨组装的允许偏差，尺寸要求应符合 GBJ310-88 中表 2.2.4 规定。对重安装当对重（或轿厢）将缓冲器完全压缩时，轿厢（ 或 对 重 ） 导 轨 长 度 必 须 有 不 小 于0.1+0.035V2（以米表示）的进一步制导行程。4 验收阶段（1）检验方法：用导轨检验尺、塞尺、钢板尺量和吊线检查。（2） 检查数量：安装单位自检，电梯所有导轨，每 2-3m 检查一点(对应点)，监理检查安装自检记录。（3）监理工程师每日将监理工作纪要记录于《监理日记》中，对施工监理过程中发现的不合格，签发《监理通知单》要求施工单位与时整改，经整改后确...
