电气工程量计算规则

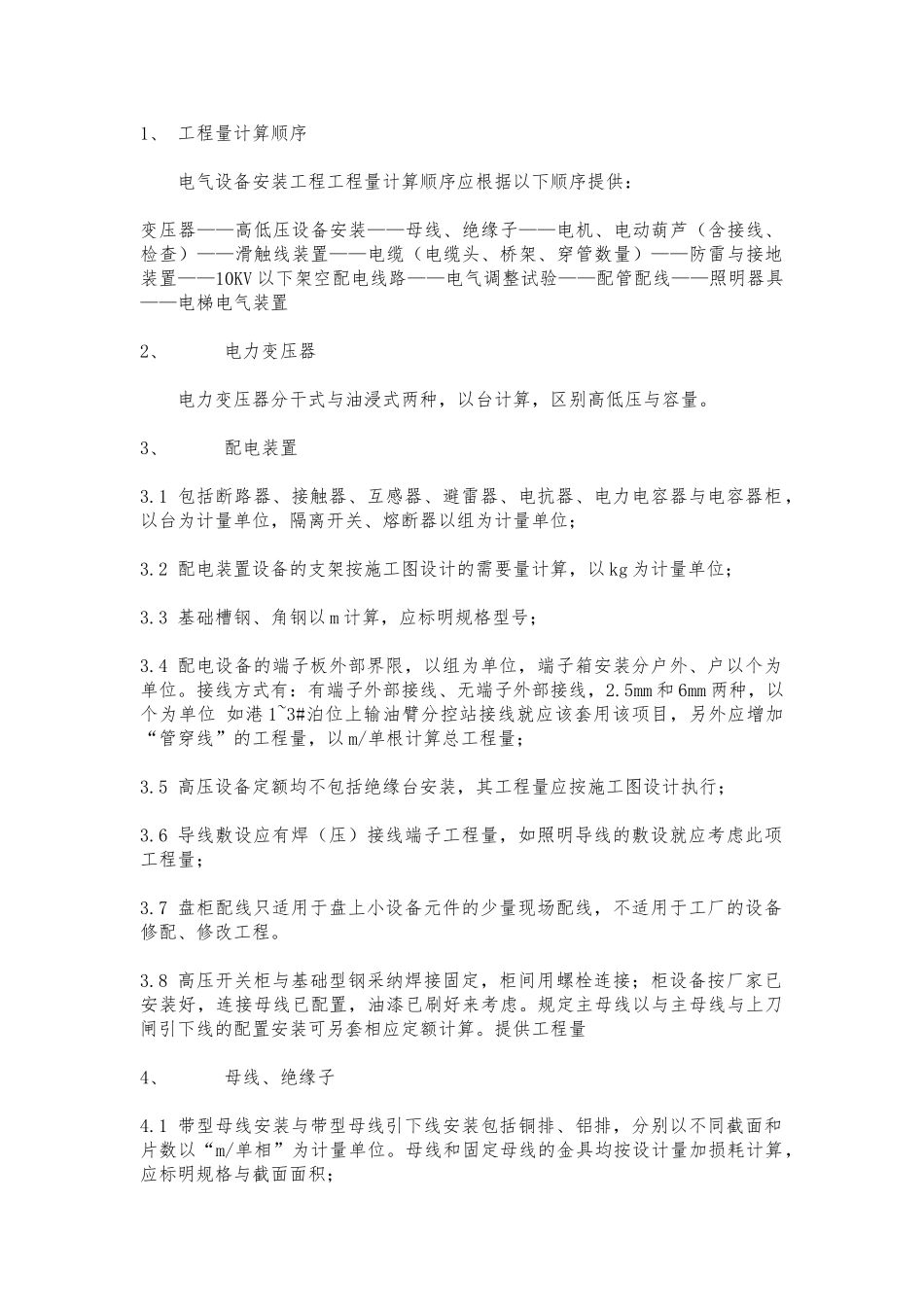

电气工程量计算规则_第1页
1/10

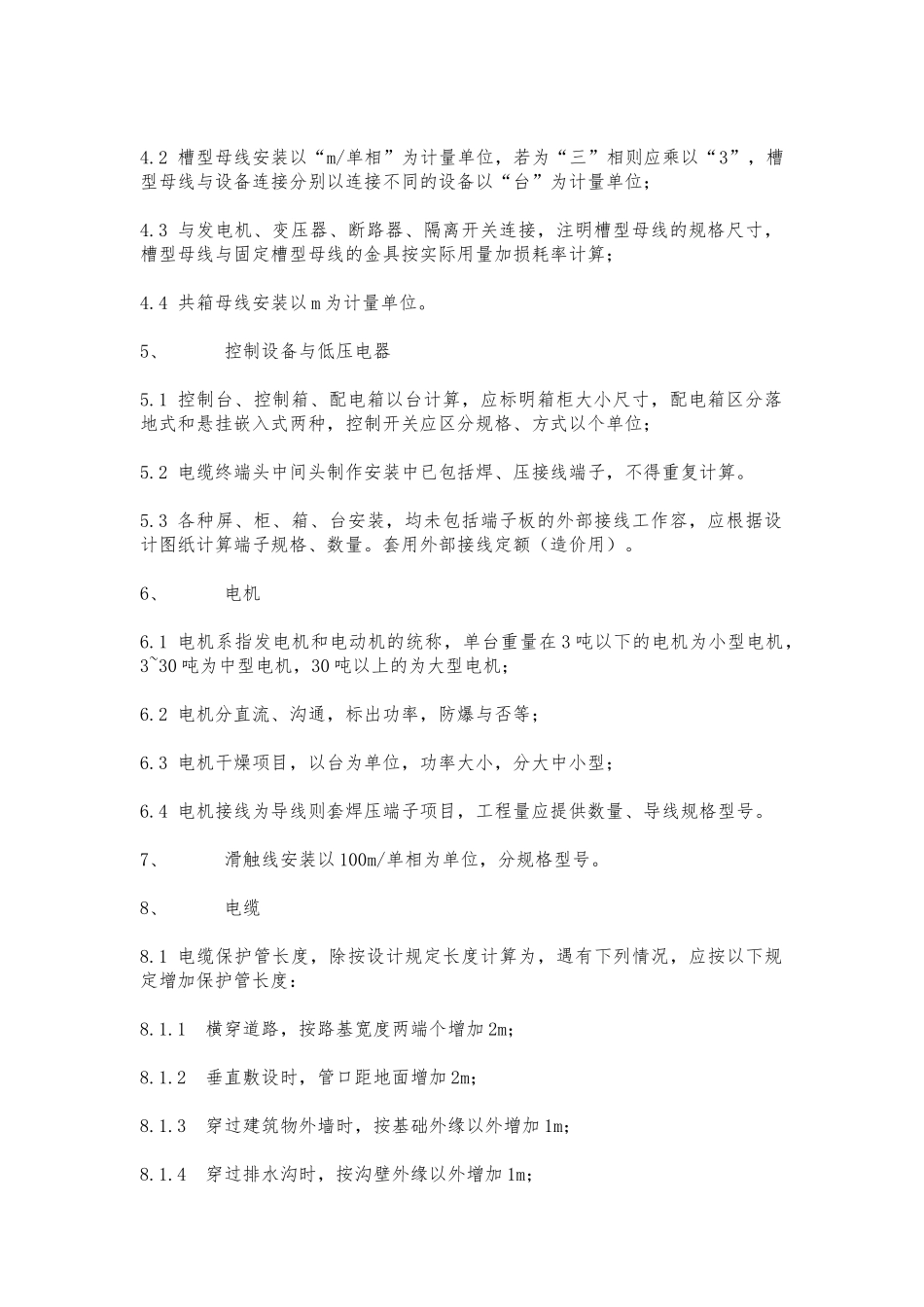

电气工程量计算规则_第2页
2/10

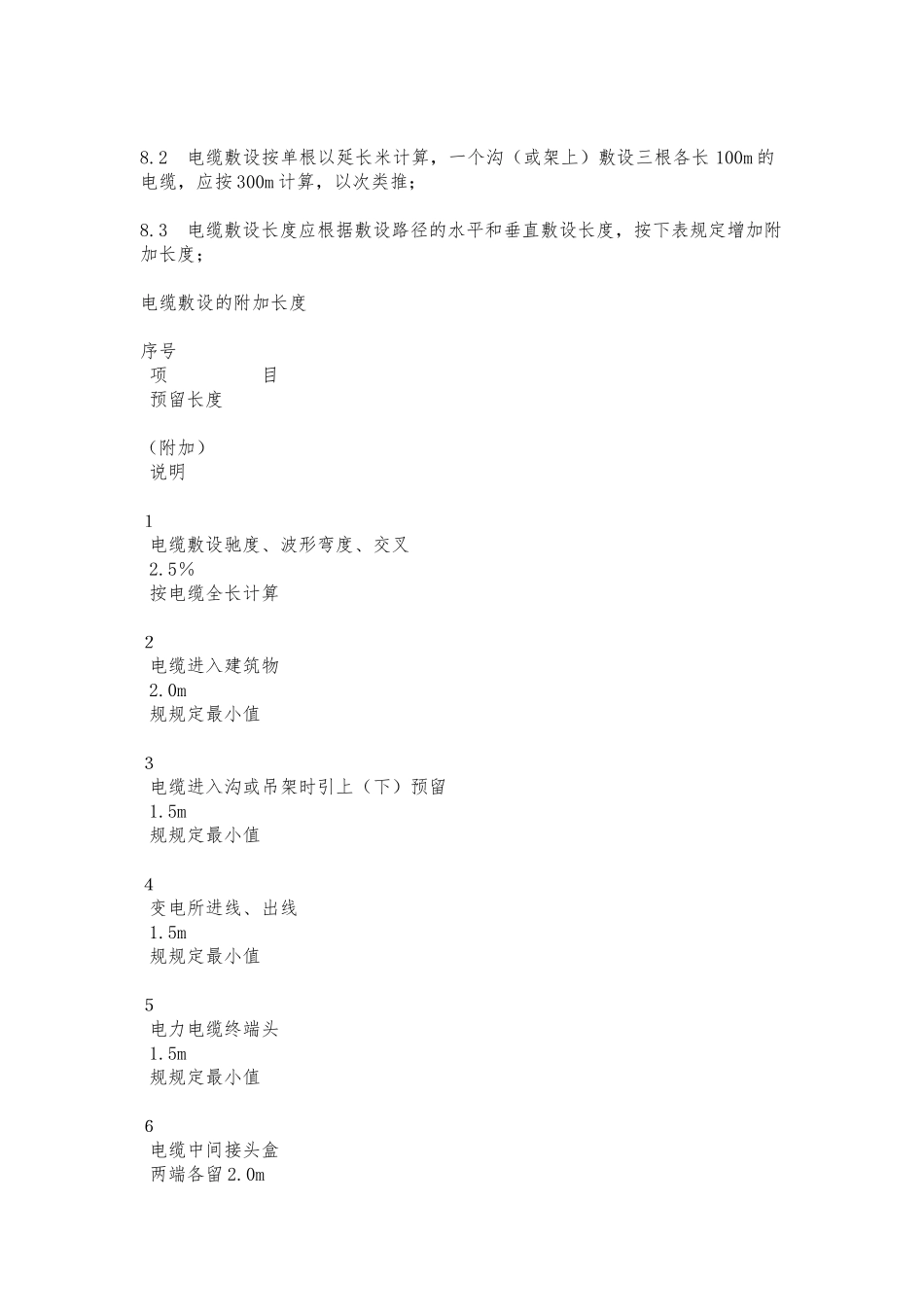

电气工程量计算规则_第3页
3/10
1、 工程量计算顺序 电气设备安装工程工程量计算顺序应根据以下顺序提供: 变压器——高低压设备安装——母线、绝缘子——电机、电动葫芦(含接线、检查)——滑触线装置——电缆(电缆头、桥架、穿管数量)——防雷与接地装置——10KV 以下架空配电线路——电气调整试验——配管配线——照明器具——电梯电气装置 2、 电力变压器 电力变压器分干式与油浸式两种,以台计算,区别高低压与容量。 3、 配电装置 3.1 包括断路器、接触器、互感器、避雷器、电抗器、电力电容器与电容器柜,以台为计量单位,隔离开关、熔断器以组为计量单位; 3.2 配电装置设备的支架按施工图设计的需要量计算,以 kg 为计量单位; 3.3 基础槽钢、角钢以 m 计算,应标明规格型号; 3.4 配电设备的端子板外部界限,以组为单位,端子箱安装分户外、户以个为单位。接线方式有:有端子外部接线、无端子外部接线,2.5mm 和 6mm 两种,以个为单位 如港 1~3#泊位上输油臂分控站接线就应该套用该项目,另外应增加“管穿线”的工程量,以 m/单根计算总工程量; 3.5 高压设备定额均不包括绝缘台安装,其工程量应按施工图设计执行; 3.6 导线敷设应有焊(压)接线端子工程量,如照明导线的敷设就应考虑此项工程量; 3.7 盘柜配线只适用于盘上小设备元件的少量现场配线,不适用于工厂的设备修配、修改工程。 3.8 高压开关柜与基础型钢采纳焊接固定,柜间用螺栓连接;柜设备按厂家已安装好,连接母线已配置,油漆已刷好来考虑。规定主母线以与主母线与上刀闸引下线的配置安装可另套相应定额计算。提供工程量 4、 母线、绝缘子 4.1 带型母线安装与带型母线引下线安装包括铜排、铝排,分别以不同截面和片数以“m/单相”为计量单位。母线和固定母线的金具均按设计量加损耗计算,应标明规格与截面面积; 4.2 槽型母线安装以“m/单相”为计量单位,若为“三”相则应乘以“3”,槽型母线与设备连接分别以连接不同的设备以“台”为计量单位; 4.3 与发电机、变压器、断路器、隔离开关连接,注明槽型母线的规格尺寸,槽型母线与固定槽型母线的金具按实际用量加损耗率计算; 4.4 共箱母线安装以 m 为计量单位。 5、 控制设备与低压电器 5.1 控制台、控制箱、配电箱以台计算,应标明箱柜大小尺寸,配电箱区分落地式和悬挂嵌入式两种,控制开关应区分规格、方式以个单位; 5.2 电缆终端头中间头制作安装中已包括焊、压接线端子,不得重复计...
