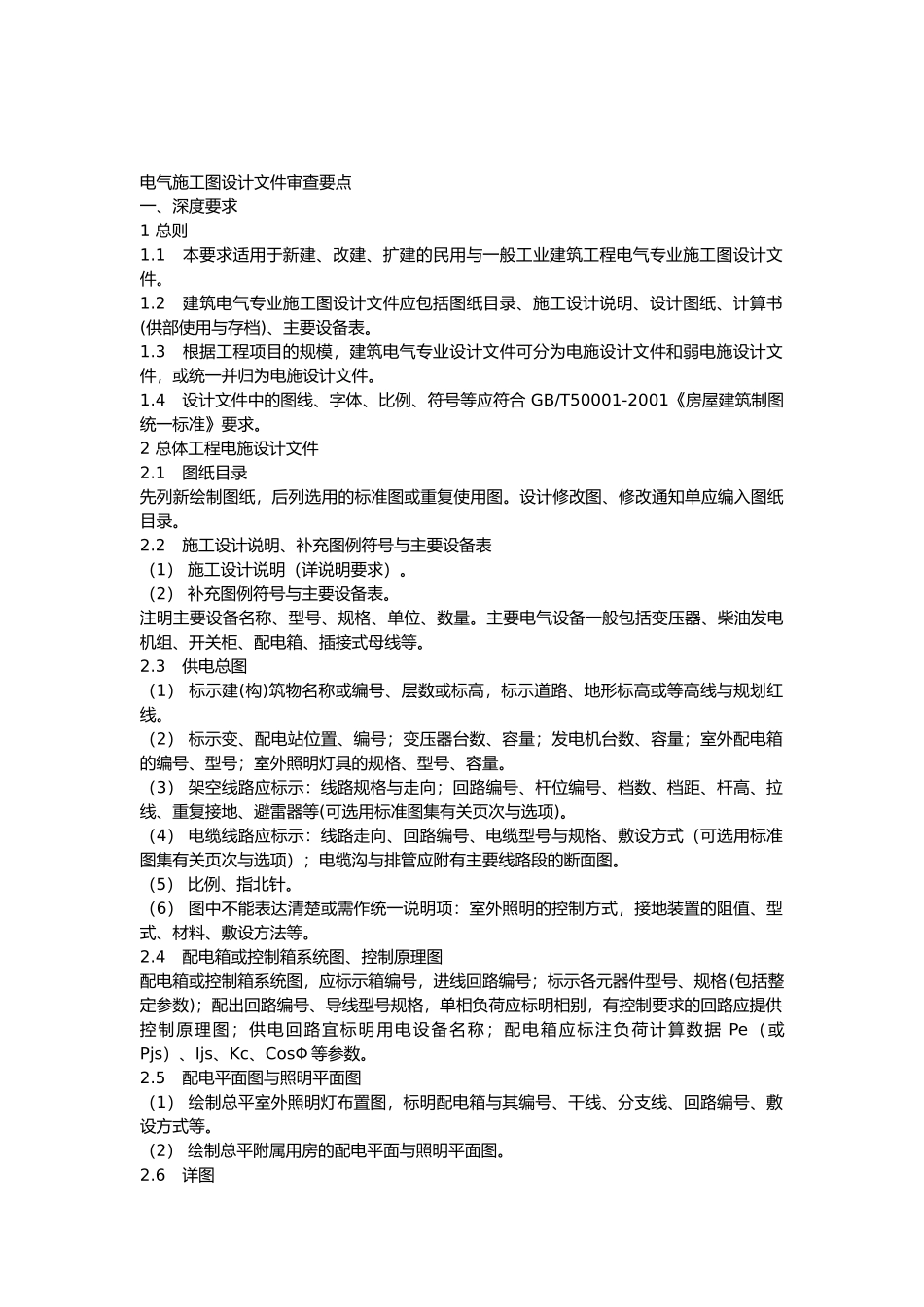

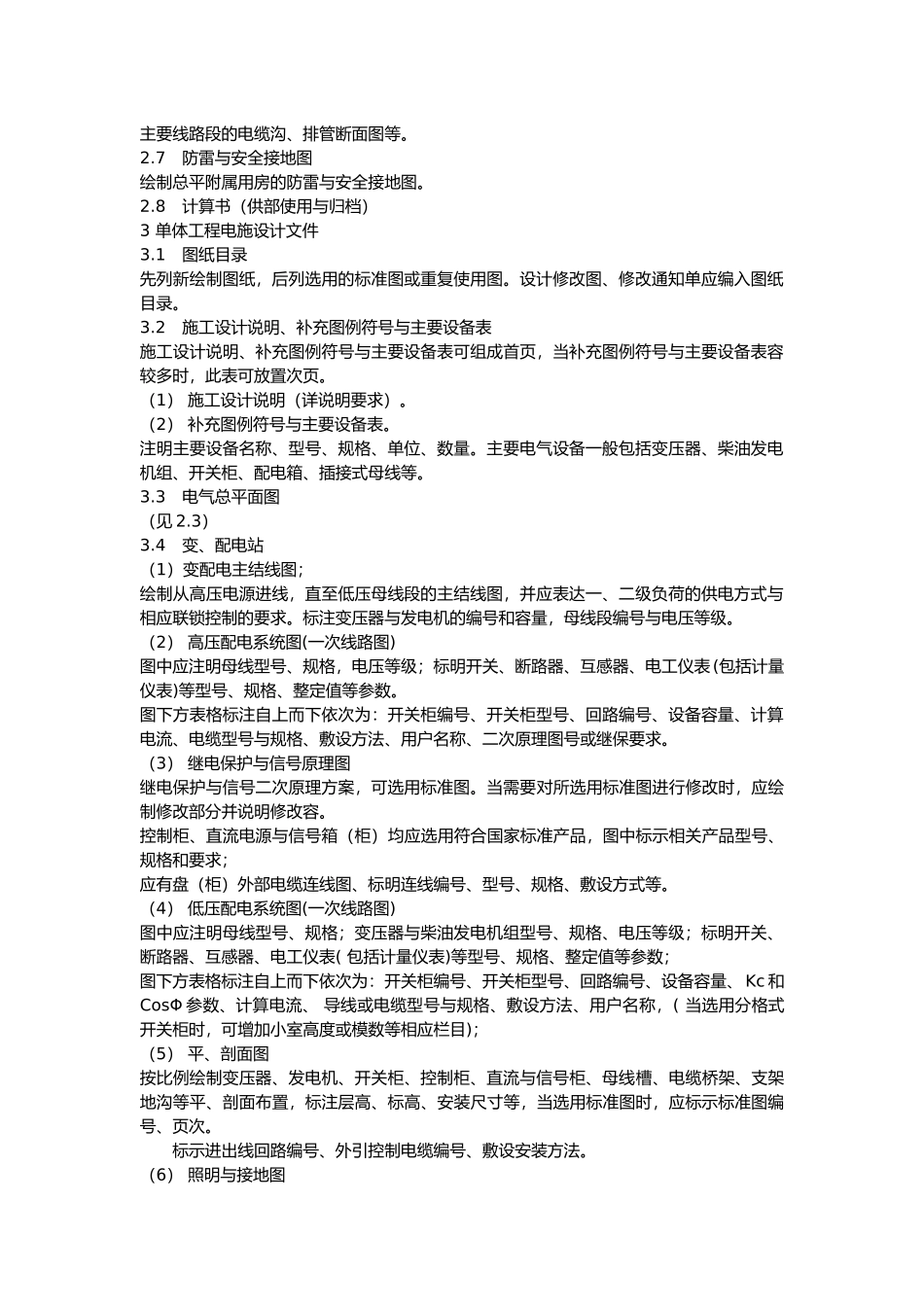

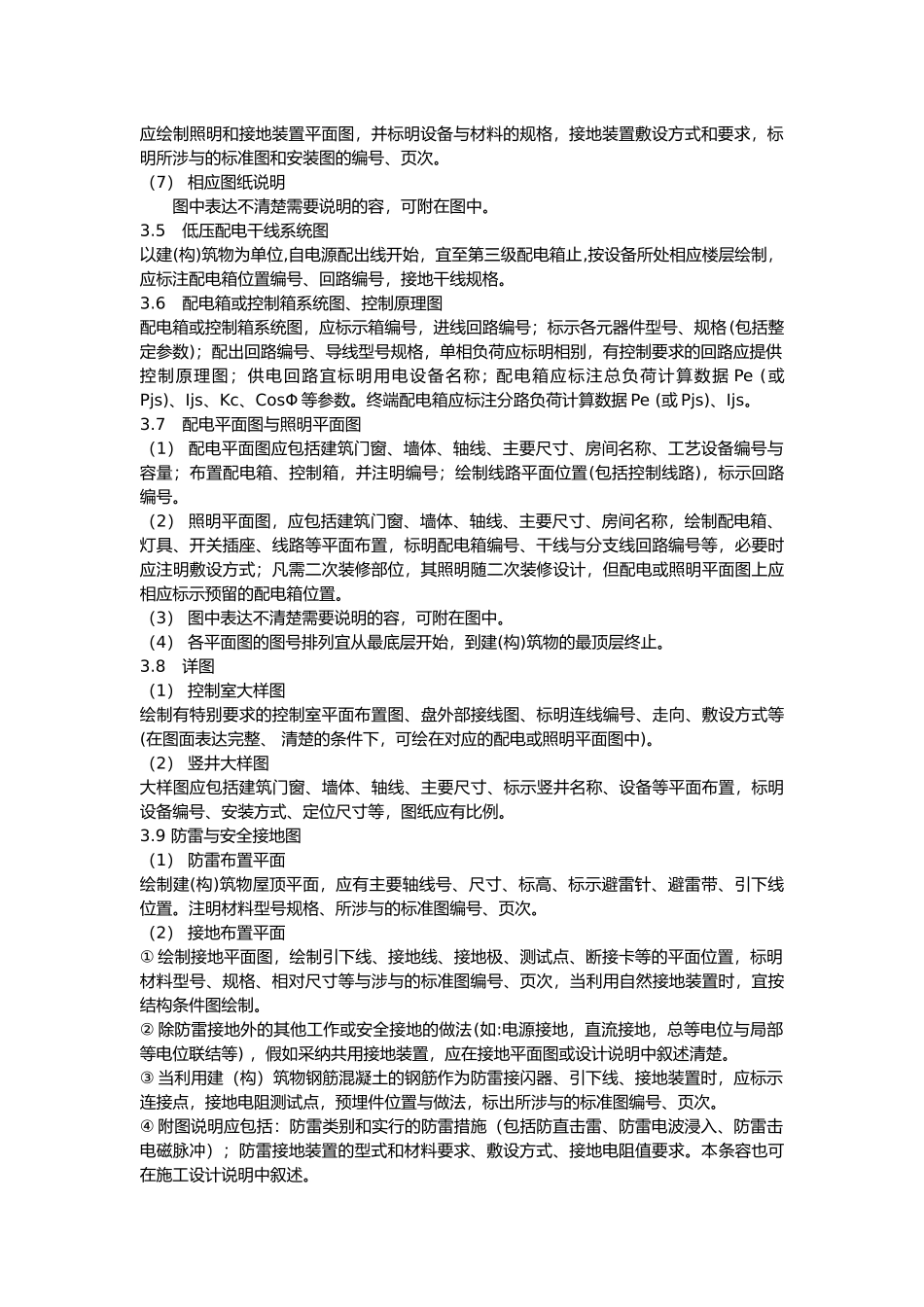

电气施工图设计文件审查要点 一、深度要求1 总则1.1 本要求适用于新建、改建、扩建的民用与一般工业建筑工程电气专业施工图设计文件。1.2 建筑电气专业施工图设计文件应包括图纸目录、施工设计说明、设计图纸、计算书(供部使用与存档)、主要设备表。1.3 根据工程项目的规模，建筑电气专业设计文件可分为电施设计文件和弱电施设计文件，或统一并归为电施设计文件。1.4 设计文件中的图线、字体、比例、符号等应符合 GB/T50001-2001《房屋建筑制图统一标准》要求。2 总体工程电施设计文件2.1 图纸目录先列新绘制图纸，后列选用的标准图或重复使用图。设计修改图、修改通知单应编入图纸目录。2.2 施工设计说明、补充图例符号与主要设备表（1） 施工设计说明（详说明要求）。（2） 补充图例符号与主要设备表。注明主要设备名称、型号、规格、单位、数量。主要电气设备一般包括变压器、柴油发电机组、开关柜、配电箱、插接式母线等。2.3 供电总图（1） 标示建(构)筑物名称或编号、层数或标高，标示道路、地形标高或等高线与规划红线。（2） 标示变、配电站位置、编号；变压器台数、容量；发电机台数、容量；室外配电箱的编号、型号；室外照明灯具的规格、型号、容量。（3） 架空线路应标示：线路规格与走向；回路编号、杆位编号、档数、档距、杆高、拉线、重复接地、避雷器等(可选用标准图集有关页次与选项)。（4） 电缆线路应标示：线路走向、回路编号、电缆型号与规格、敷设方式（可选用标准图集有关页次与选项）；电缆沟与排管应附有主要线路段的断面图。（5） 比例、指北针。（6） 图中不能表达清楚或需作统一说明项：室外照明的控制方式，接地装置的阻值、型式、材料、敷设方法等。2.4 配电箱或控制箱系统图、控制原理图配电箱或控制箱系统图，应标示箱编号，进线回路编号；标示各元器件型号、规格 (包括整定参数)；配出回路编号、导线型号规格，单相负荷应标明相别，有控制要求的回路应提供控制原理图；供电回路宜标明用电设备名称；配电箱应标注负荷计算数据 Pe（或Pjs）、Ijs、Kc、CosΦ 等参数。2.5 配电平面图与照明平面图（1） 绘制总平室外照明灯布置图，标明配电箱与其编号、干线、分支线、回路编号、敷设方式等。（2） 绘制总平附属用房的配电平面与照明平面图。2.6 详图主要线路段的电缆沟、排管断面图等。2.7 防雷与安全接地图绘制总平附属用房的防雷与安全接地图。2.8 计算书（供部使用与归档）3 单体工...
