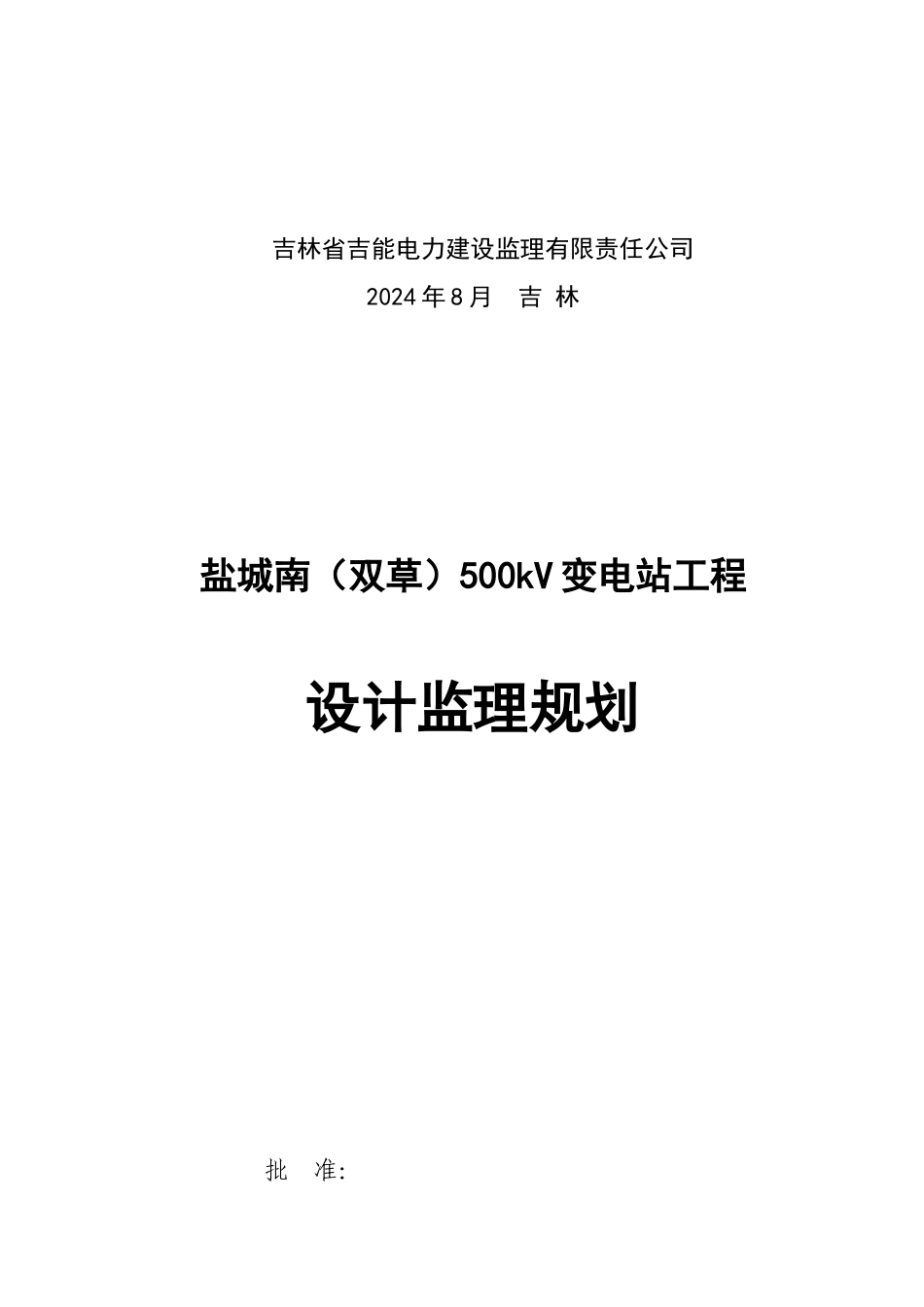

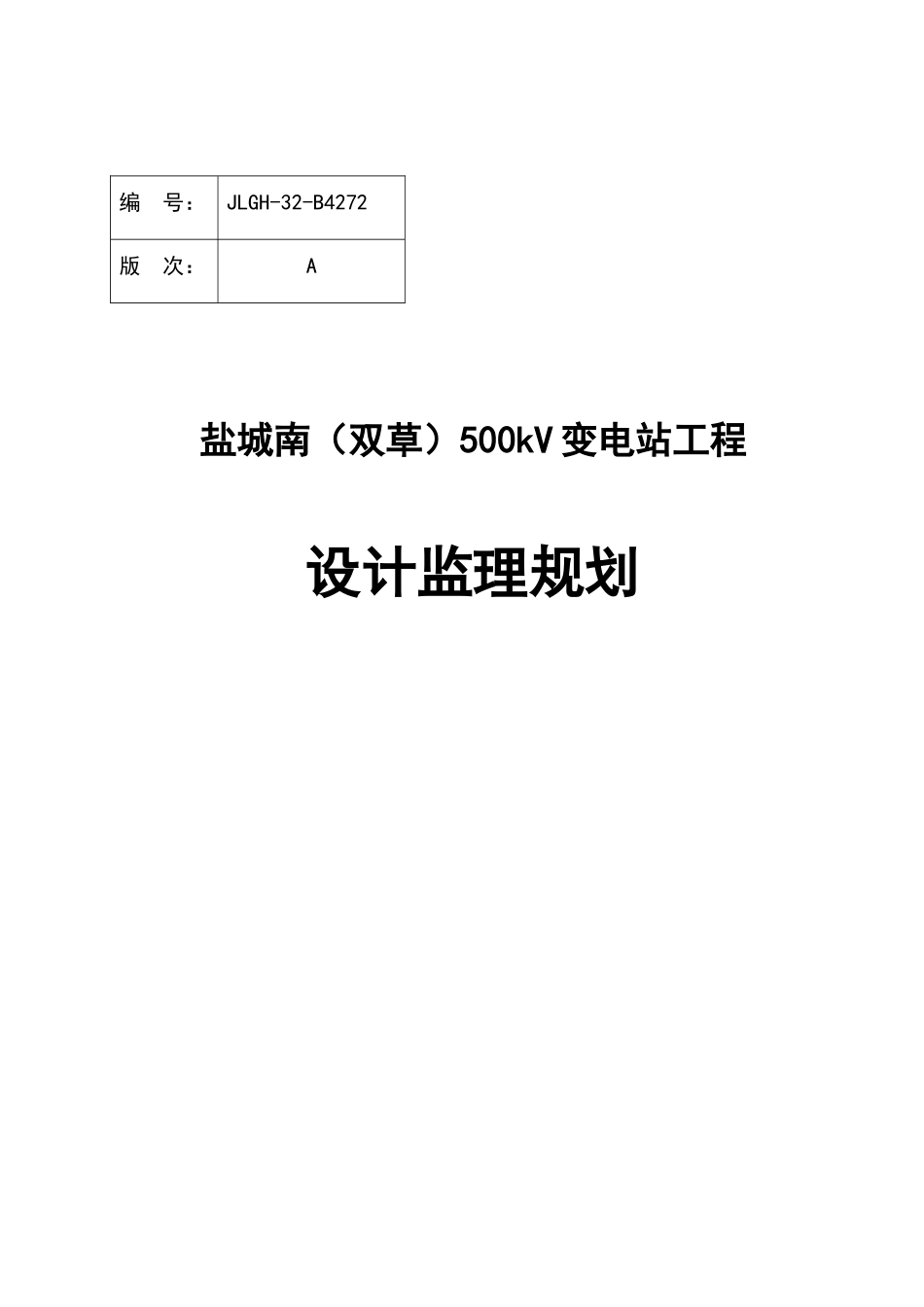

编 号：JLGH-32-B4272版 次：A盐城南（双草）500kV 变电站工程设计监理规划吉林省吉能电力建设监理有限责任公司2024 年 8 月 吉 林盐城南（双草）500kV 变电站工程设计监理规划 批 准：审 核：编 写：目 录1 工程项目概况2 设计监理工作范围3 设计监理工作内容4 设计监理工作目标5 设计监理工作依据6 项目监理机构的组织形式及人员配备7 项目监理机构的人员岗位职责8 设计监理工作程序9 设计监理工作方法及措施10 设计监理工作制度 11 设计监理设施 1 工程项目概况1.1 工程概况1.1.1 工程名称盐城南（双草）500kV 变电站。1.1.2 工程地点盐城南（双草）500kV 变电站位江苏省于盐城南大丰市小海镇无泊村。1.1.3 工程规模1.1.3.1 变电站远景规模1.主变压器：500kVZ 主变 4×1000MVA。2.500kV 出线：8 回，分别至潘荡变 2 回仲洋变﹑2 回﹑500kV 大丰汇流站 2 回向﹑西南备用 2 回；每组主变 35kV 侧安装 4 组低压无功补偿设备。3.220kV 出线：14 回，即东台风电，金东﹑红光各 1 回，高阳、蜀岗、富强、大丰汇流站各 2 回、大丰潮间带 1 回﹑预留出线 4 回。4.35kV 无功补偿设备：每组 500kV 主变压器分别配置 2×60Mvar 并联电抗器和 2 组60Mvar 低压电容器无功补偿装置。1.1.3.2 变电站本期规模1.主变压器：1×1000MVA。2.500kV 出线：4 回，分别至潘荡变 2 回仲洋变﹑2 回﹑3.220kV 出线：本期无增线4.35kV 无功补偿设备：主变 35kV 侧装设 4 组 60Mvar 低压并联电抗器及 1 组 60Mvar低压并联电容器，其中 1 号主变低压侧配置 2 组 60Mvar 低压并联电抗器，在 2 号主变低压侧位置上配置 2 组低压并联电抗器。1.1.4 主要构（建）筑物结构形式 1.本工程总征地面积 5.70 公顷(86 亩)，其中围墙内占地面积 5.25 公顷。2.总平面布置以主变运输道路为中轴，根据出线的需要，500kV 屋外配电装置布置在站区东侧，220kV 屋外配电装置布置在站区西侧，35kV 配电装置及主变场地设在站区中间，500kV 保护小室布置在 500kV 配电装置场地。利用 500kV 和 220kV 配电装置之间主变场﹑地南端，自然形成的主控通信楼场地，布置主控通信楼，使其靠近站区入口处，又尽量位于站区中央，力求电缆最短。3. 外墙装修采纳涂料，铝合金门窗。本站区建筑物抗震设防类别为丙类，抗震设防烈度为 7 度，抗震构造措施设防烈度为 8 度；使用年限为 50 ...
