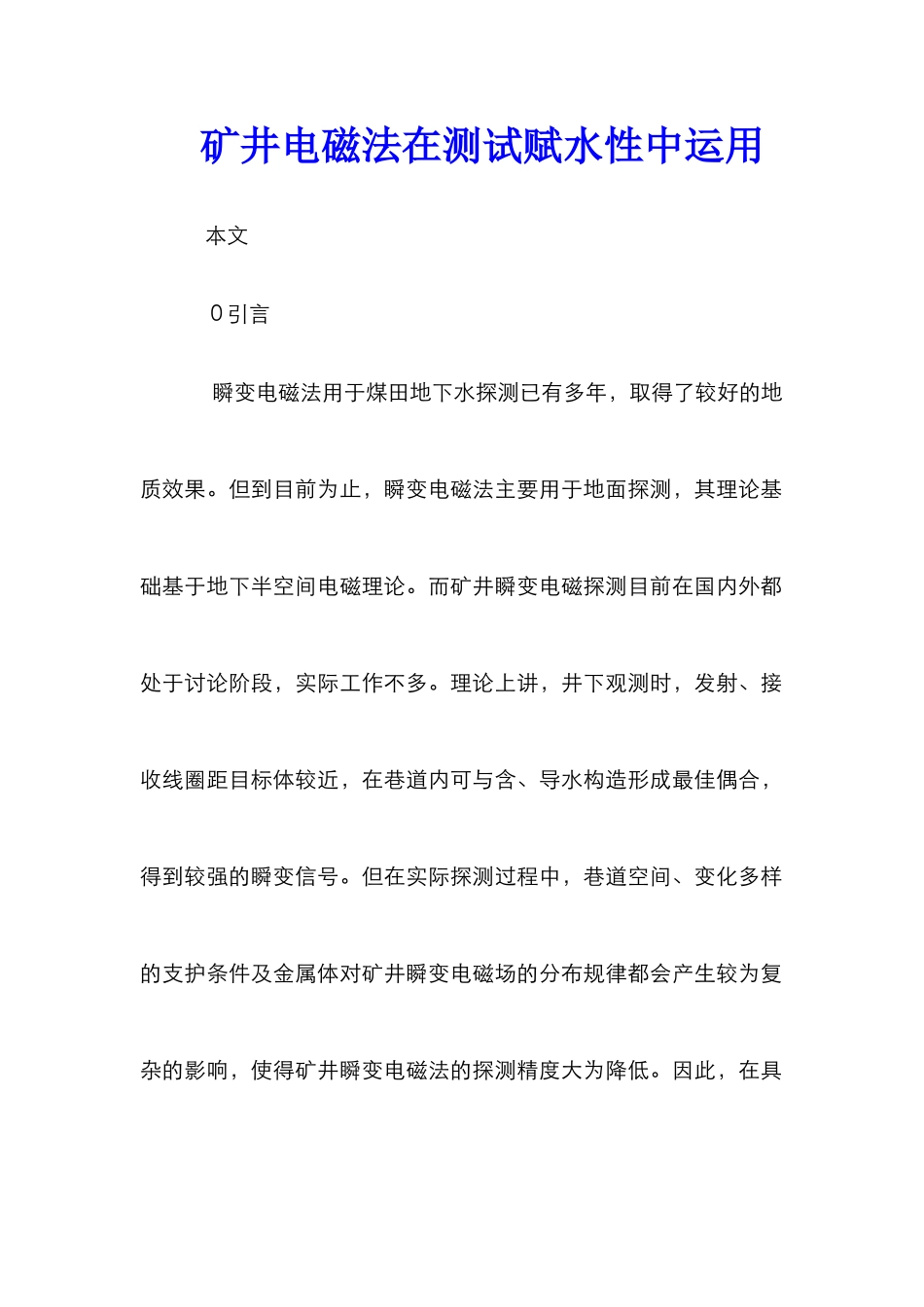

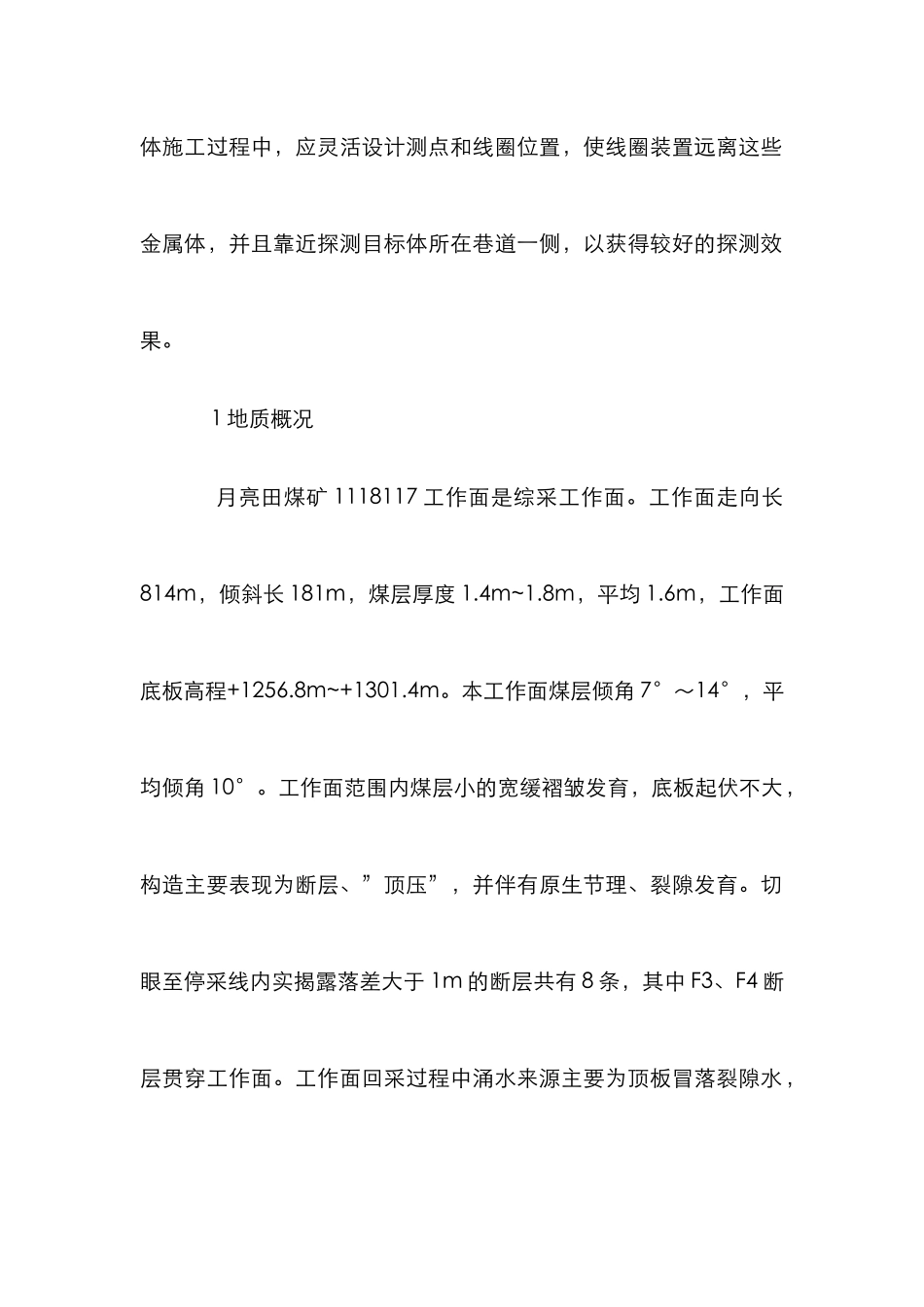

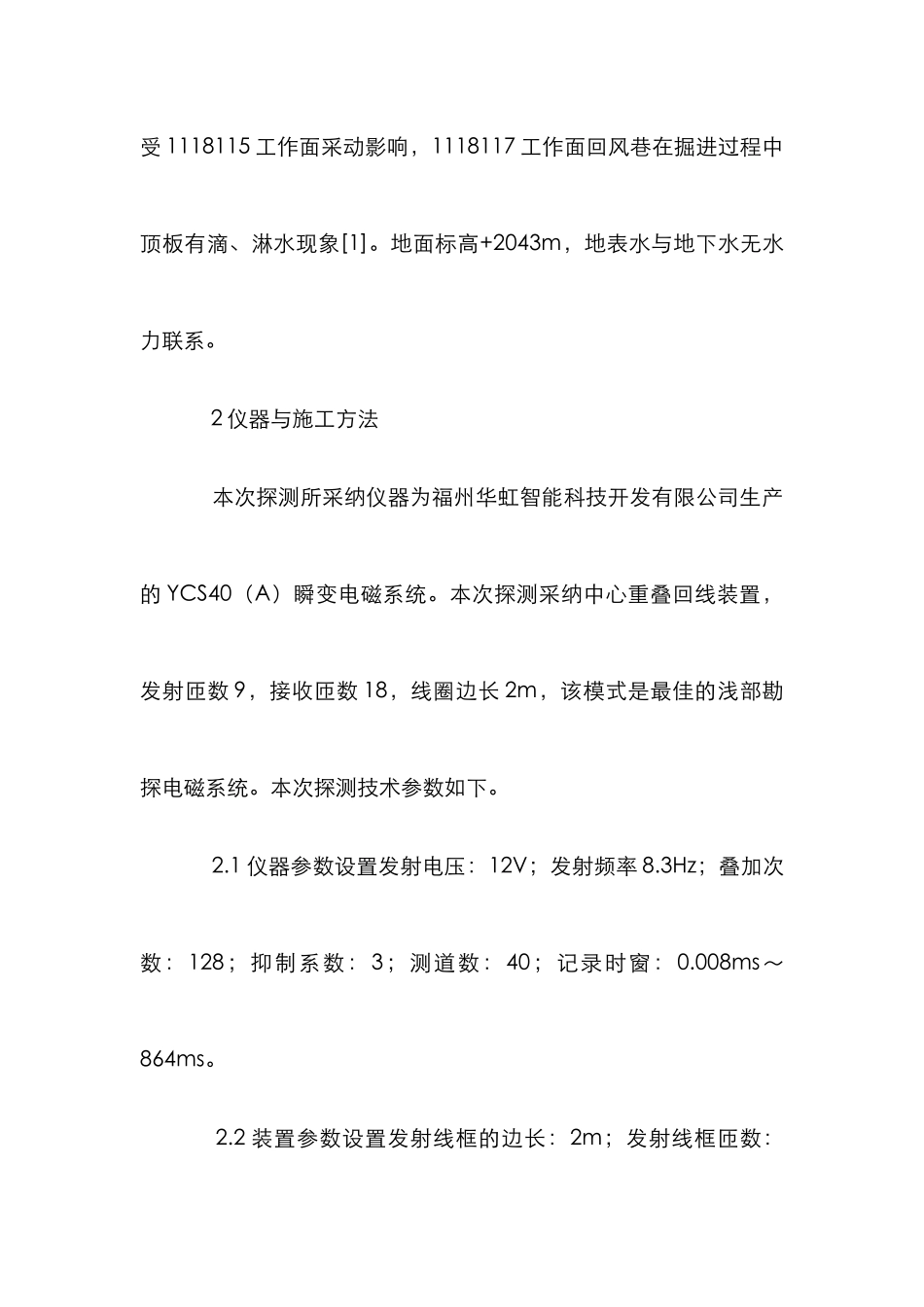

矿井电磁法在测试赋水性中运用 本文 0 引言 瞬变电磁法用于煤田地下水探测已有多年，取得了较好的地质效果。但到目前为止，瞬变电磁法主要用于地面探测，其理论基础基于地下半空间电磁理论。而矿井瞬变电磁探测目前在国内外都处于讨论阶段，实际工作不多。理论上讲，井下观测时，发射、接收线圈距目标体较近，在巷道内可与含、导水构造形成最佳偶合，得到较强的瞬变信号。但在实际探测过程中，巷道空间、变化多样的支护条件及金属体对矿井瞬变电磁场的分布规律都会产生较为复杂的影响，使得矿井瞬变电磁法的探测精度大为降低。因此，在具体施工过程中，应灵活设计测点和线圈位置，使线圈装置远离这些金属体，并且靠近探测目标体所在巷道一侧，以获得较好的探测效果。 1 地质概况 月亮田煤矿 1118117 工作面是综采工作面。工作面走向长814m，倾斜长 181m，煤层厚度 1.4m~1.8m，平均 1.6m，工作面底板高程+1256.8m~+1301.4m。本工作面煤层倾角 7°～14°，平均倾角 10°。工作面范围内煤层小的宽缓褶皱发育，底板起伏不大，构造主要表现为断层、”顶压”，并伴有原生节理、裂隙发育。切眼至停采线内实揭露落差大于 1m 的断层共有 8 条，其中 F3、F4 断层贯穿工作面。工作面回采过程中涌水来源主要为顶板冒落裂隙水，受 1118115 工作面采动影响，1118117 工作面回风巷在掘进过程中顶板有滴、淋水现象[1]。地面标高+2043m，地表水与地下水无水力联系。 2 仪器与施工方法 本次探测所采纳仪器为福州华虹智能科技开发有限公司生产的 YCS40（A）瞬变电磁系统。本次探测采纳中心重叠回线装置，发射匝数 9，接收匝数 18，线圈边长 2m，该模式是最佳的浅部勘探电磁系统。本次探测技术参数如下。 2.1 仪器参数设置发射电压：12V；发射频率 8.3Hz；叠加次数：128；抑制系数：3；测道数：40；记录时窗：0.008ms～864ms。 2.2 装置参数设置发射线框的边长：2m；发射线框匝数：9；电阻要求：≤10Ω；接收线框边长：2m；接收线框匝数:18。本次探测测点间距 10m，实际测量时，为了在巷道内探测到顶板岩层内富水区域，采纳多匝线框，探测顶板方向及与煤层呈 45°夹角斜上方向，放射线框与接收线框匝数不等，中心重叠回线装置，以便与地下（探测方向）异常体产生最佳偶合响应[2]。 3 探测结果分析 根据以往经验，视电阻率在 1Ω•m 以下时，工作面顶板相对富水，但对于泥岩等电阻率值相对较低的岩层，在探测解释成果中也会出...
