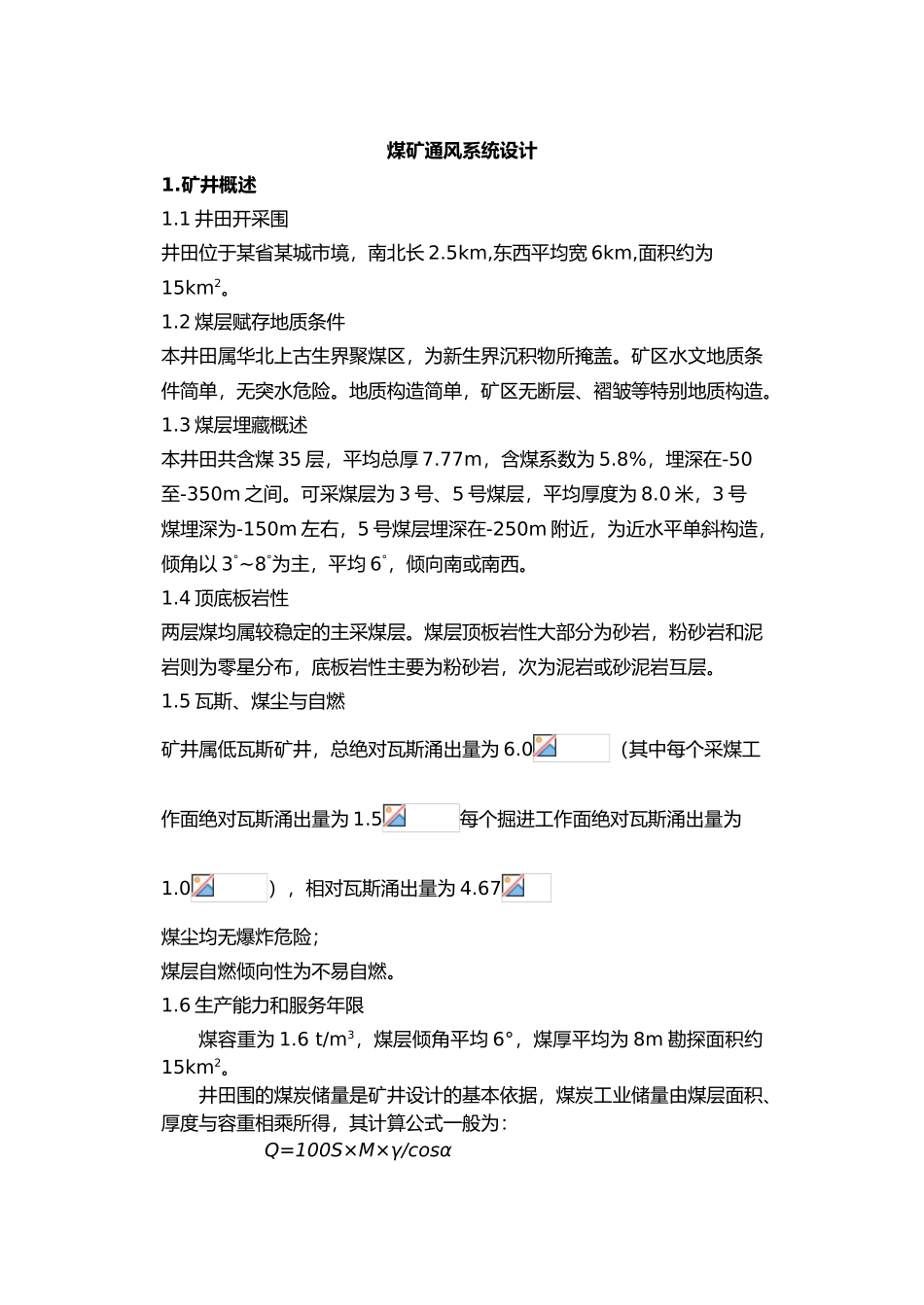

煤矿通风系统设计1.矿井概述1.1 井田开采围井田位于某省某城市境，南北长 2.5km,东西平均宽 6km,面积约为15km2。1.2 煤层赋存地质条件本井田属华北上古生界聚煤区，为新生界沉积物所掩盖。矿区水文地质条件简单，无突水危险。地质构造简单，矿区无断层、褶皱等特别地质构造。1.3 煤层埋藏概述本井田共含煤 35 层，平均总厚 7.77m，含煤系数为 5.8%，埋深在-50至-350m 之间。可采煤层为 3 号、5 号煤层，平均厚度为 8.0 米，3 号煤埋深为-150m 左右，5 号煤层埋深在-250m 附近，为近水平单斜构造，倾角以 3°~8°为主，平均 6°，倾向南或南西。1.4 顶底板岩性两层煤均属较稳定的主采煤层。煤层顶板岩性大部分为砂岩，粉砂岩和泥岩则为零星分布，底板岩性主要为粉砂岩，次为泥岩或砂泥岩互层。1.5 瓦斯、煤尘与自燃矿井属低瓦斯矿井，总绝对瓦斯涌出量为 6.0（其中每个采煤工作面绝对瓦斯涌出量为 1.5每个掘进工作面绝对瓦斯涌出量为1.0），相对瓦斯涌出量为 4.67煤尘均无爆炸危险；煤层自燃倾向性为不易自燃。1.6 生产能力和服务年限煤容重为 1.6 t/m3，煤层倾角平均 6°，煤厚平均为 8m 勘探面积约15km2。井田围的煤炭储量是矿井设计的基本依据，煤炭工业储量由煤层面积、厚度与容重相乘所得，其计算公式一般为：Q=100S×M×γ/cosα式中： Q——为井田工业储量，万 t；S——井田面积，km2；M——煤层平均厚度，6m；γ——煤的容重，t/m3，1.6t/m3α——煤层平均倾角，6°；则：Q=100×15×8×1.6/cos6°=20000 万 t。矿井服务年限必须与井型相适应。矿井可采储量 Zk、设计生产能力 A 矿井服务年限 T 三者之间的关系为：T＝Zk /（A×K）式中： T——矿井服务年限，a；Zk——矿井可采储量，万 t；A——设计生产能力，万 t；K——矿井储量备用系数，取 1.3。确定井型时需要考虑备用系数的原因是，矿井各生产环节有一定的储备能力，矿井投产后，产量迅速提高；局部地质条件变化，使储量减少；有的矿井由于技术原因，使采出率降低，从而减少了储量。则，矿井服务年限为：T =20000/240×1.3 = 64.1a 矿井井型为中型矿井,生产能力为 240 万 t/a,其服务年限为 65 年。1.7 井田再划分，掘进采煤工作面数目与其他根据《煤炭安全规程》与其他相关规定和矿井实际情况，将井田沿东西走向近似平均的划分为四个采区，采纳立井多水平开拓方式，设两个采煤工作面，两个准备工作面，四个掘进工作面。2.矿...
