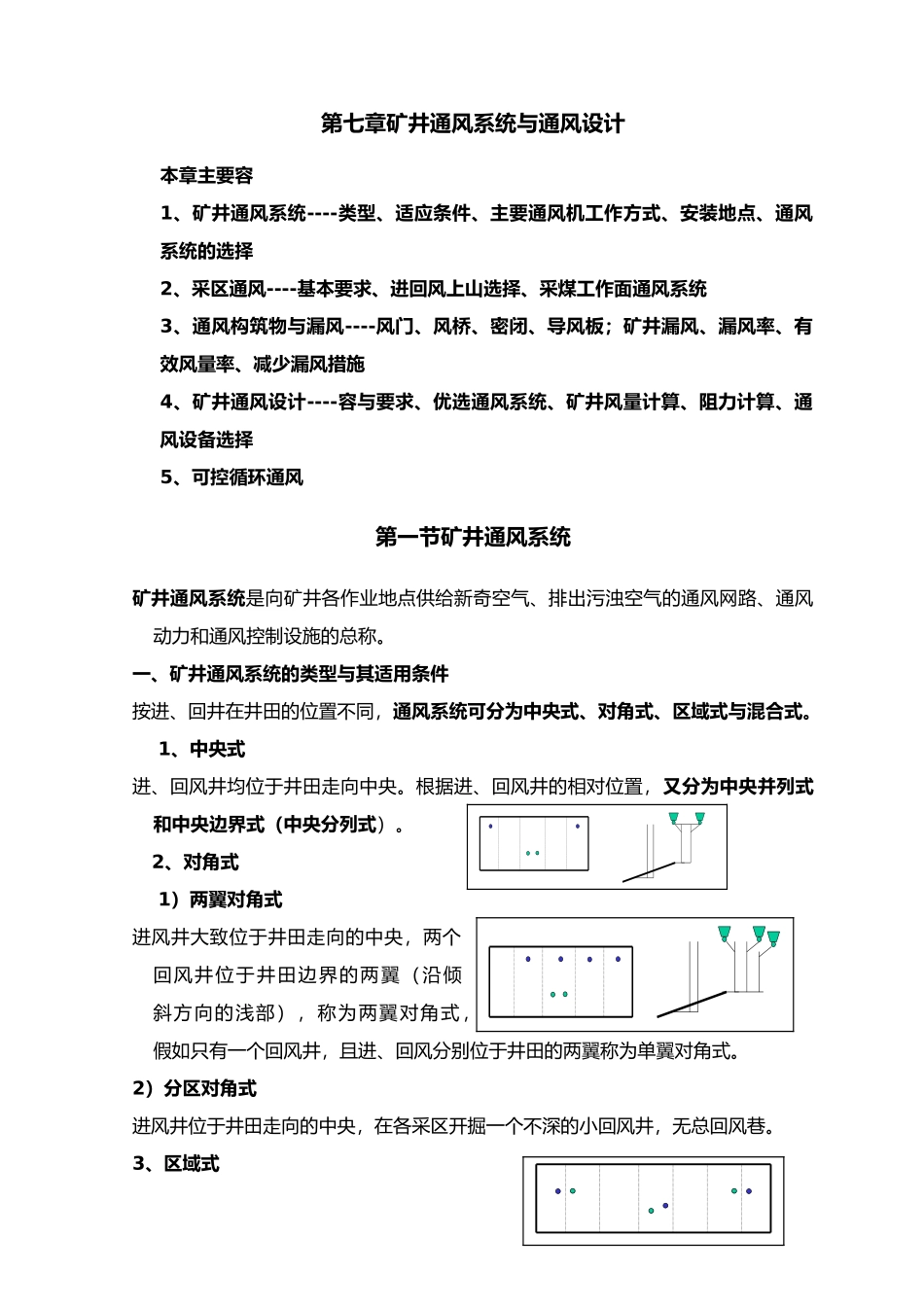

第七章矿井通风系统与通风设计本章主要容1、矿井通风系统----类型、适应条件、主要通风机工作方式、安装地点、通风系统的选择2、采区通风----基本要求、进回风上山选择、采煤工作面通风系统3、通风构筑物与漏风----风门、风桥、密闭、导风板；矿井漏风、漏风率、有效风量率、减少漏风措施4、矿井通风设计----容与要求、优选通风系统、矿井风量计算、阻力计算、通风设备选择5、可控循环通风第一节矿井通风系统矿井通风系统是向矿井各作业地点供给新奇空气、排出污浊空气的通风网路、通风动力和通风控制设施的总称。一、矿井通风系统的类型与其适用条件按进、回井在井田的位置不同，通风系统可分为中央式、对角式、区域式与混合式。 1、中央式进、回风井均位于井田走向中央。根据进、回风井的相对位置，又分为中央并列式和中央边界式（中央分列式）。 2、对角式 1）两翼对角式进风井大致位于井田走向的中央，两个回风井位于井田边界的两翼（沿倾斜方向的浅部），称为两翼对角式，假如只有一个回风井，且进、回风分别位于井田的两翼称为单翼对角式。2）分区对角式进风井位于井田走向的中央，在各采区开掘一个不深的小回风井，无总回风巷。3、区域式在井田的每一个生产区域开凿进、回风井，分别构成独立的通风系统。如图。4、混合式由上述诸种方式混合组成。例如，中央分列与两翼对角混合式，中央并列与两翼对角混合式等等。二、主要通风机的工作方式与安装地点主要通风机的工作方式有三种：抽出式、压入式、压抽混合式。 1、抽出式主要通风机安装在回风井口，在抽出式主要通风机的作用下，整个矿井通风系统处在低于当地大气压力的负压状态。当主要通风机因故停止运转时，井下风流的压力提高，比较安全。 2、压入式主要通风机安设在入风井口，在压入式主要通风机作用下，整个矿井通风系统处在高于当地大气压的正压状态。在冒落裂隙通达地面时，压入式通风矿井采区的有害气体通过塌陷区向外漏出。当主要通风机因故停止运转时，井下风流的压力降低。 3、压抽混合式在入风井口设一风机作压入式工作，回风井口设一风机作抽出式工作。通风系统的进风部分处于正压，回风部分处于负压，工作面大致处于中间，其正压或负压均不大，采空区通连地表的漏风因而较小。其缺点是使用的通风机设备多，管理复杂。三、矿井通风系统的选择根据矿井设计生产能力、煤层赋存条件、表土层厚度、井田面积、地温、矿井瓦斯涌出量、煤层自燃倾向性等条件，在确保矿井安全、...
