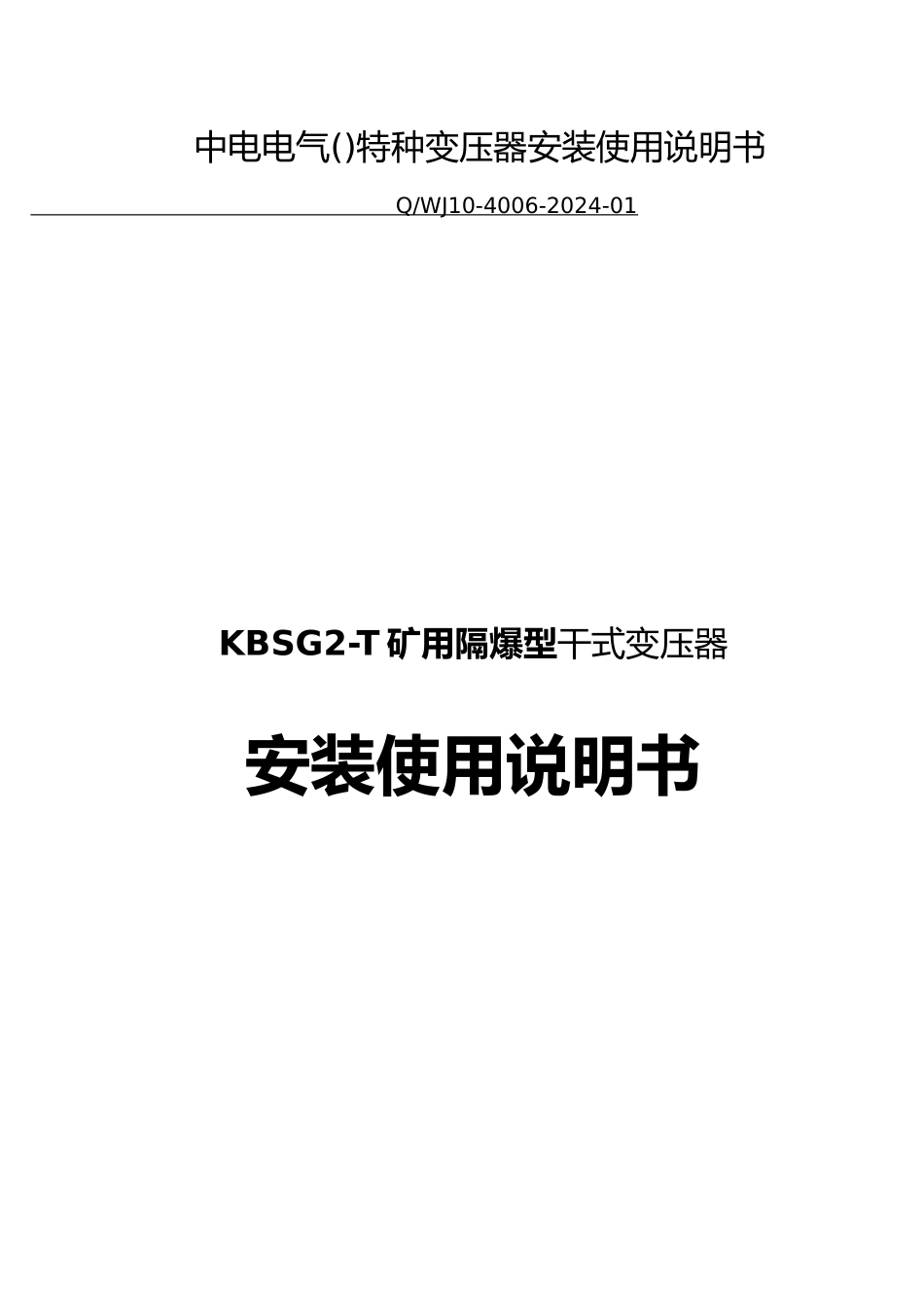

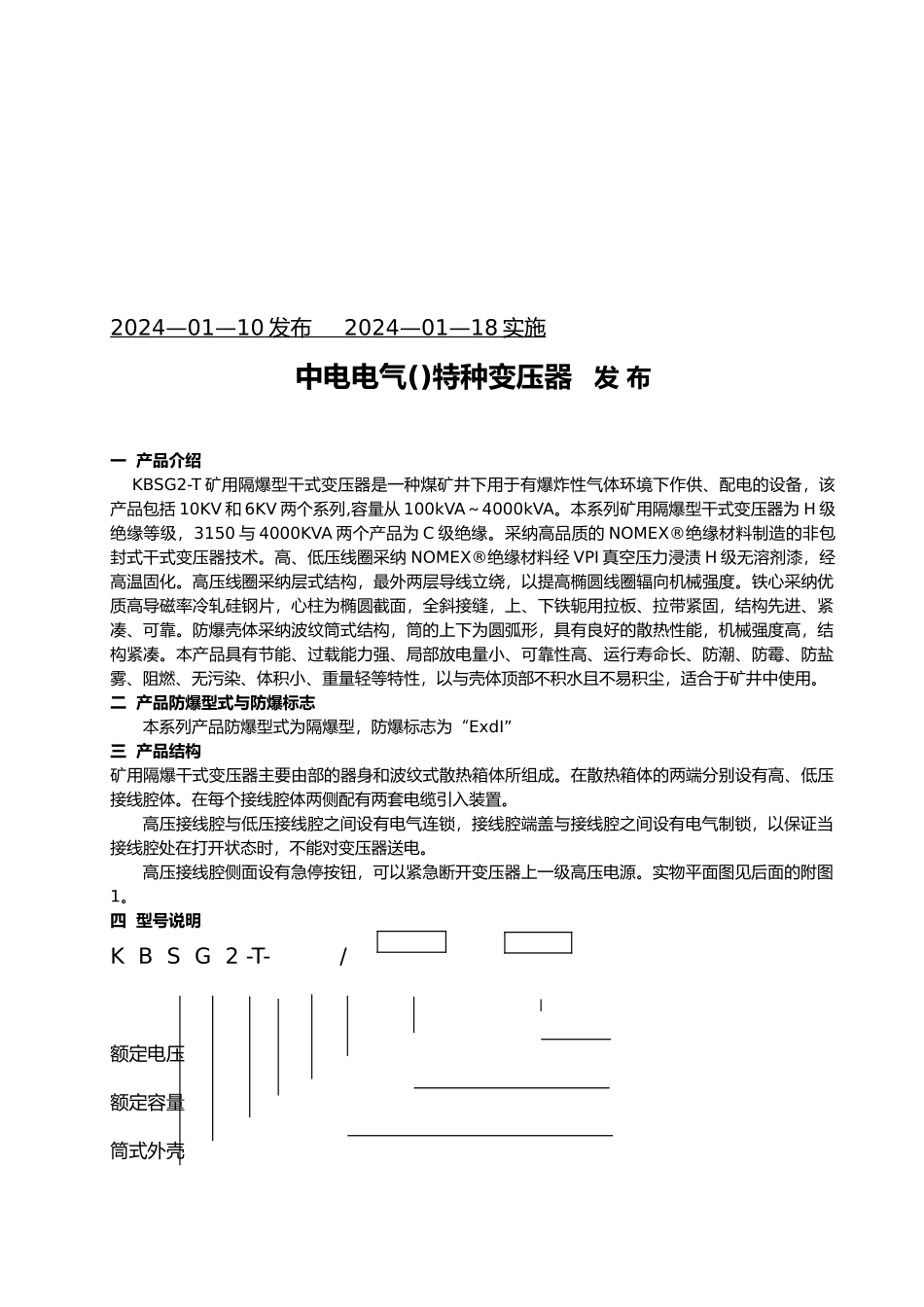

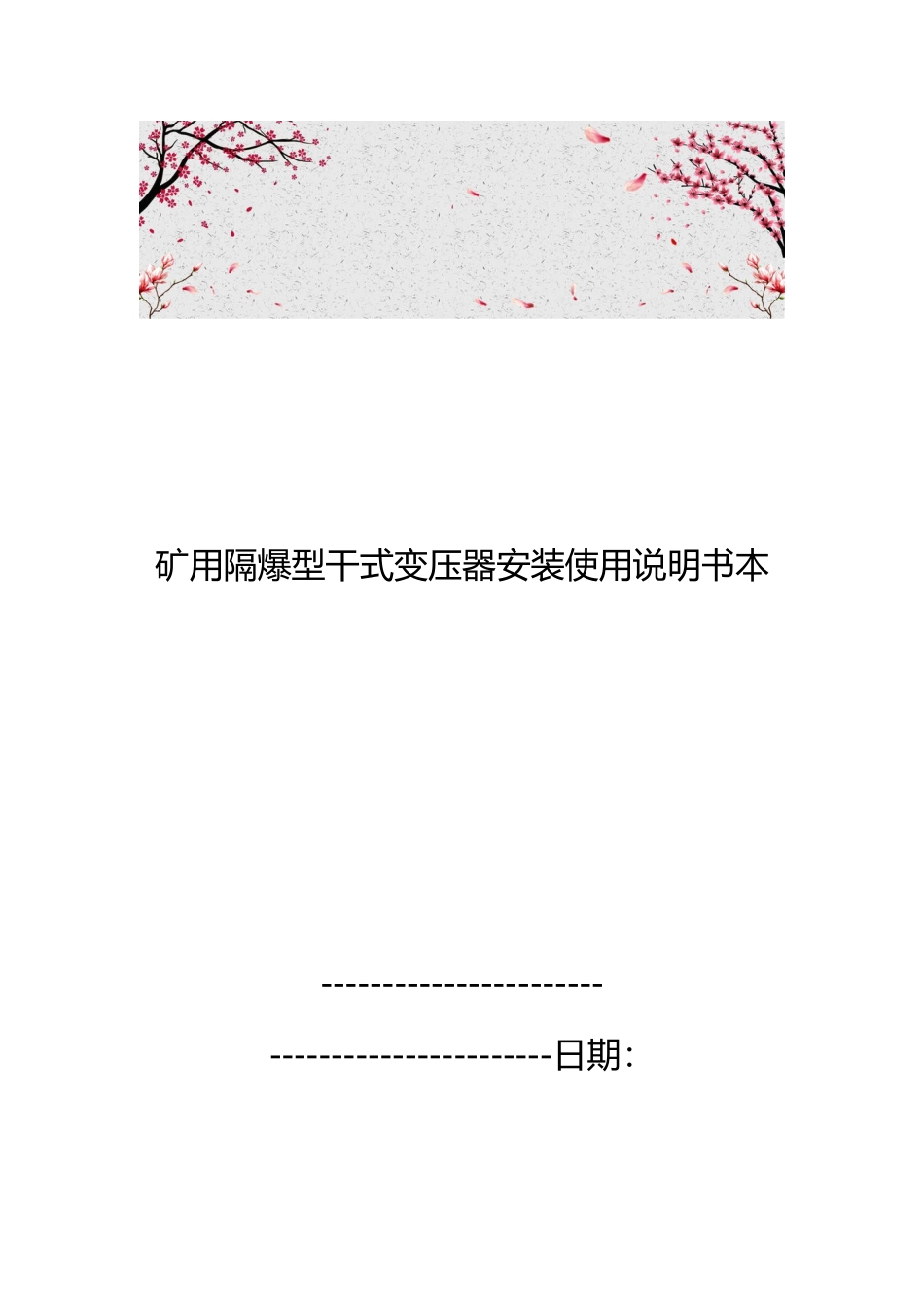

矿用隔爆型干式变压器安装使用说明书本----------------------- -----------------------日期：中电电气()特种变压器安装使用说明书 Q/WJ10-4006-2024-01KBSG2-T 矿用隔爆型干式变压器安装使用说明书2024—01—10 发布 2024—01—18 实施 中电电气()特种变压器 发 布一 产品介绍 KBSG2-T 矿用隔爆型干式变压器是一种煤矿井下用于有爆炸性气体环境下作供、配电的设备，该产品包括 10KV 和 6KV 两个系列,容量从 100kVA～4000kVA。本系列矿用隔爆型干式变压器为 H 级绝缘等级，3150 与 4000KVA 两个产品为 C 级绝缘。采纳高品质的 NOMEX®绝缘材料制造的非包封式干式变压器技术。高、低压线圈采纳 NOMEX®绝缘材料经 VPI 真空压力浸渍 H 级无溶剂漆，经高温固化。高压线圈采纳层式结构，最外两层导线立绕，以提高椭圆线圈辐向机械强度。铁心采纳优质高导磁率冷轧硅钢片，心柱为椭圆截面，全斜接缝，上、下铁轭用拉板、拉带紧固，结构先进、紧凑、可靠。防爆壳体采纳波纹筒式结构，筒的上下为圆弧形，具有良好的散热性能，机械强度高，结构紧凑。本产品具有节能、过载能力强、局部放电量小、可靠性高、运行寿命长、防潮、防霉、防盐雾、阻燃、无污染、体积小、重量轻等特性，以与壳体顶部不积水且不易积尘，适合于矿井中使用。二 产品防爆型式与防爆标志本系列产品防爆型式为隔爆型，防爆标志为“ExdI”三 产品结构矿用隔爆干式变压器主要由部的器身和波纹式散热箱体所组成。在散热箱体的两端分别设有高、低压接线腔体。在每个接线腔体两侧配有两套电缆引入装置。高压接线腔与低压接线腔之间设有电气连锁，接线腔端盖与接线腔之间设有电气制锁，以保证当接线腔处在打开状态时，不能对变压器送电。高压接线腔侧面设有急停按钮，可以紧急断开变压器上一级高压电源。实物平面图见后面的附图1。四 型号说明K B S G 2 -T- /额定电压额定容量筒式外壳设计序号干式三相隔爆型矿用五 执行标准本产品是一种适用于有甲烷混合气体和煤尘且有爆炸危险的煤矿井下供、配电用隔爆型干式变压器，是为煤矿井下生产设备独立供电、变电的设备。本产品执行《Q/WJ10-4003-2024 矿用隔爆型移动变电站》并符合下列标准的要求：GB3836.1-2000 爆炸性气体环境用电气设备第 1 部分:通用要求GB3836.2-2000 爆炸性气体环境用电气设备第 2 部分:隔爆型“d”GB8286-2024 矿用隔爆型移动变电站 六 使用条件产品正常使用条件：1．海...
