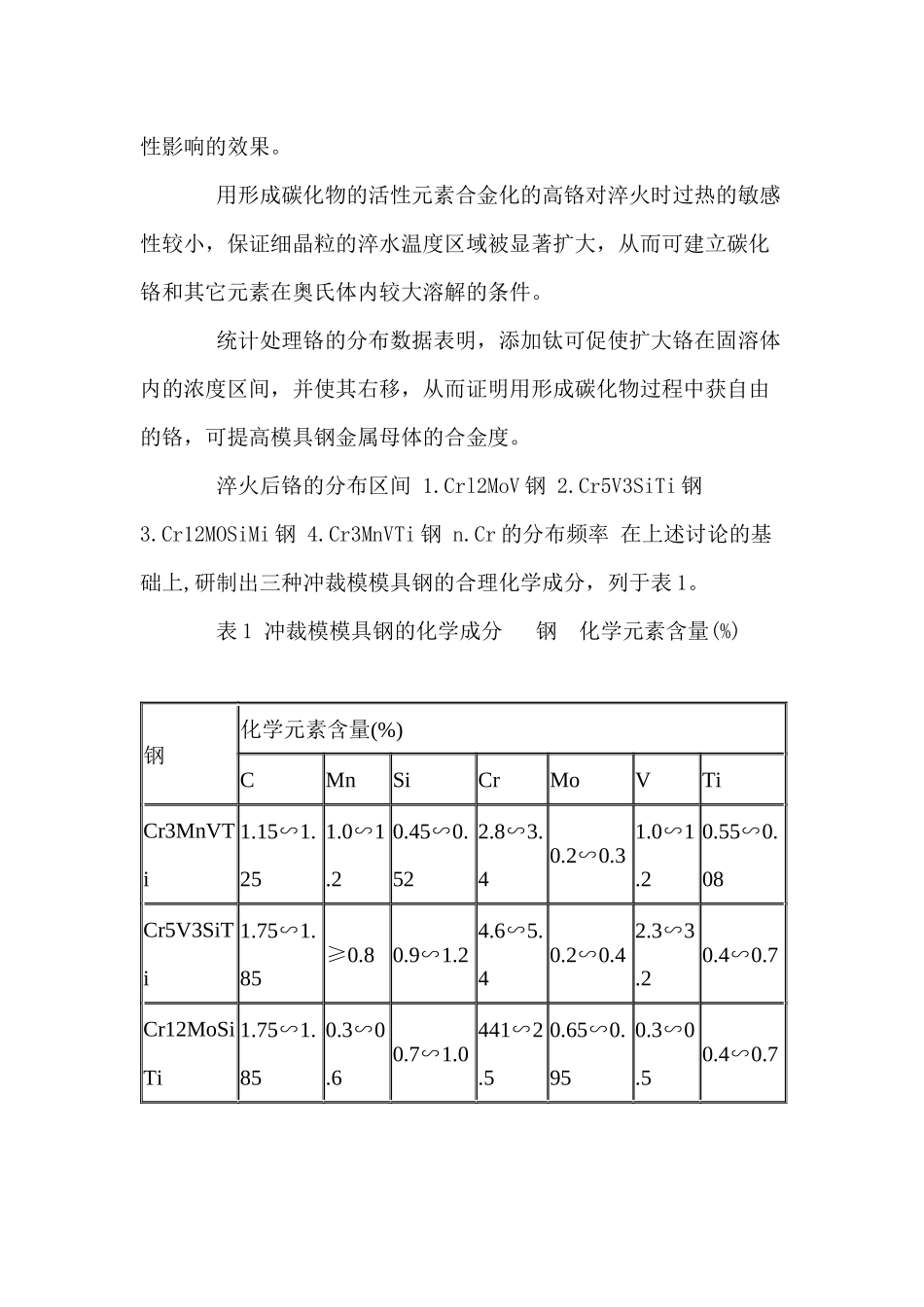

冲裁模模具钢的讨论1 冲裁模模具钢组织的强化机理 在冲裁板件时，由于单位负荷较大（≥200MPa）、被冲裁材料的应力状态较复杂，在分离过程中模具切削刃的发热温度较高（200℃），故冲裁模的耐用度在大多数情况不能满足板料冲压生产的要求。 为提高冲裁模的耐用度，研制了三种新型模具钢。它是通过提高模具钢内的碳化物相数量和改变其类型，达到最大提高冲裁模耐用度的。但是，因提高了碳化物的不均匀性，这时模具钢的机械性能可能变坏，因此，必须在模具钢内同时添加某些活性元素，例如，钒和钼可改善组织内各元素的分布，并且可提高模具钢的物理机械性能和使用性能。钼可部分替换碳化物内的铬原子，而钒可减小合金渗碳体的总量，从而可促使显著减小模具钢微体积内的化学成分和碳化物的不均匀性。 形成的碳化物 M7C3 与显著数量的铬（达 8％～9％）有关系，从而常降低合金化的效果。为排除这种现象，在钢内必须添加0.4％～0.8％Ti，从而可减小 α 固溶体内的含碳量，提高马氏体转变点的温度，并可促使减少组织内的残余奥氏体数量（达 7％～10％）。此外,减小含碳量可促使获得韧性较好的母体，并可导致提高应力源内的松弛程度，这对模具钢工作过程甚为重要。 在用形成碳化物的活性元素（Mo，V，Ti 等）合理的合金化基础上，研制了有效的组织强化机理。它可保证改善模具钢的综合性能，部分减小钢内碳化物成因的化学成分不均匀性，并可排除或难于使铬原子从固溶体内转移到碳化物中。 上述元素的难熔碳化物在淬火温度 t 淬＝1040～1080℃时未溶解，可保证奥氏体保持较细晶粒，从而有较高的抗脆性破坏水平和抗弯强度水平。此外，在 r→α 转变时增加最分散的 MC 类型碳化物的体积份额，可提高马氏体形核中心的数量，从而同样促使马氏体转变温度 M 始、M 终的提高和晶粒的细化，并使模具在使用时其切削刃的金属难于流动，从而提高模具的耐磨性。 马氏体转变的开始温度 M 始和终了温度 M 终与模具钢成分和淬火温度的变化曲线 2 冲裁模模具钢的化学成分 已确定,在含 6％～12％Cr 的模具钢内,活性元素特别是Ti(达 0.7%)，与 Mn、Cr 和 Mo 最佳结合，可促使形成较高质量的组织相，并可提高模具钢的强度（σb≥3400MPa～3600MPa），耐磨性和耐热性(t≥450～500℃)。含 0。2%～0。9%钼，可抑制分散的脆性颗粒沿马氏体晶界析出，并可明显提高模具钢在淬火和回火后的冲击韧性。钒与钛可细化晶粒提高模具钢的耐磨性。钒与钼...
