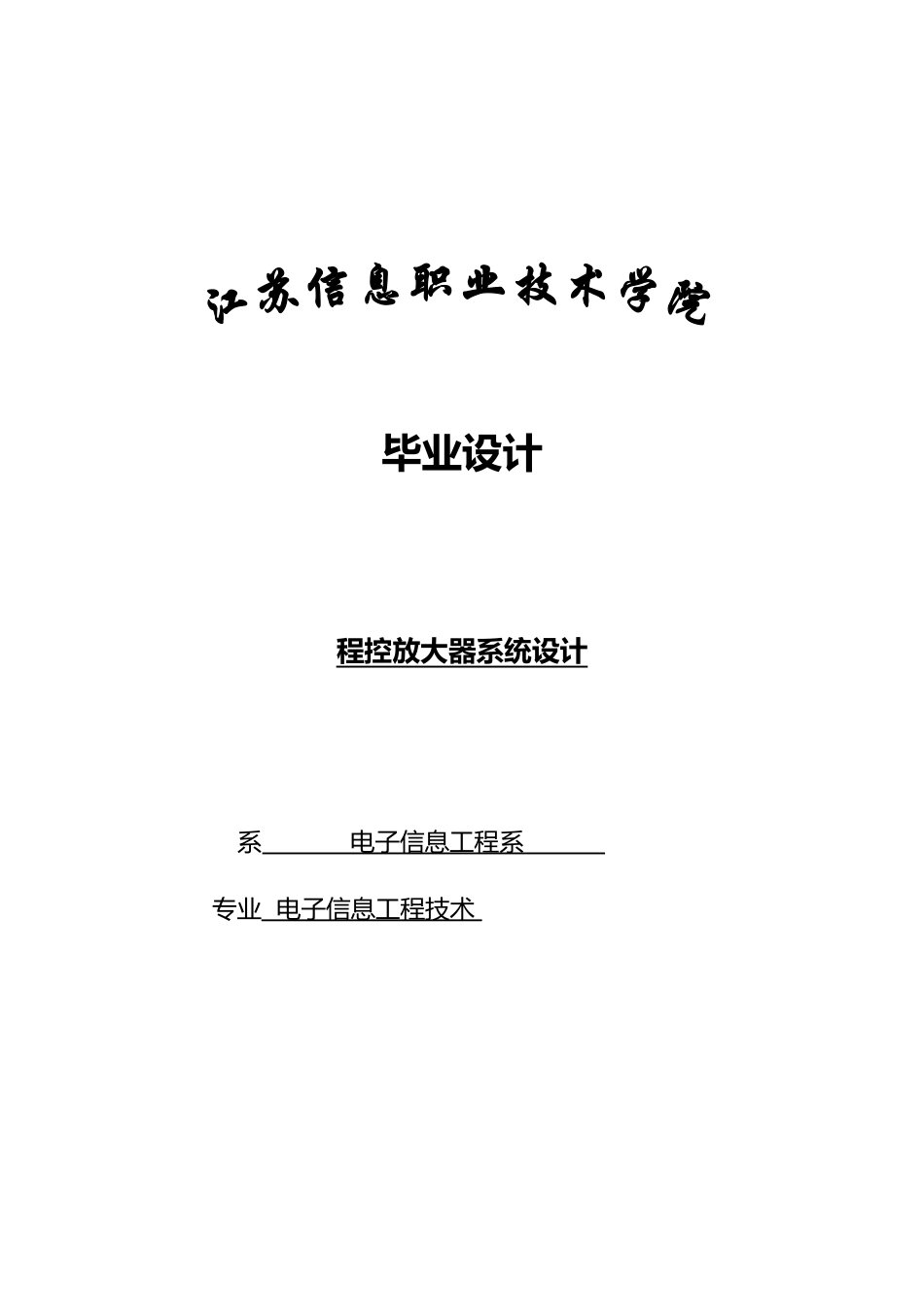

毕业设计 程控放大器系统设计 系 电子信息工程系 专业 电子信息工程技术 摘要本设计介绍一种基于 AT89C51 单片机的简易程控放大器系统,主要由单片机丶数模转换器和运算放大器组成。系统的基本工作原理:单片机通过改变DAC0832 的数字输出量改变系统的增益。单片机通过按键改变 DAC0832 的数字量,使得程控放大器的增益发生变化。增益放大倍数和输出电压值通过液晶显示。关键词:AT89C51 单片机,DAC0832,数模转换器,运算放大器目 录摘要 I目录 II第 1 章绪论 11.1 课题来源 11.2 设计思路 1第 2 章方案设计 22.1 核心模块的方案论证与比较 22.1.1 控制模块 22.1.2 显示模块 22.2 系统设计要求 22.3 系统设计思路 22.4 系统硬件框图 3第 3 章系统硬件设计 43.1 单片机的应用与选择 43.2 芯片简介 43.2.1 AT89C51 性能简介 43.2.2 AT89C51 的主要特性 42.2.3 AT89C51 管脚功能 53.2 控制显示电路 63.3 键盘电路 83.4 D/A 转换电路 83.4.1 管脚功能 93.4.2 D/A 转换电路 103.5 放大电路 113.6 整机电路 11第 4 章软件设计与仿真 124.1 软件流程图 124.2 程序代码 124.3 仿真设计 124.3.1 VW 简介 134.3.2 PROTUES 仿真 14总结 17参考文献 18致 19附录 A 程序 20附录 B 系统原理图 25第 1 章 绪 论1.1 课题来源程控放大器,又名可编程放大器,是一种放大倍数由程序控制的放大器。程控放大器可以通过软件改变增益,利用模数转换器可以自动适应大围变化的模拟信号电平,因此越来越多地应用在自动控制系统丶智能化仪器仪表中。本课题适用于科学教研、生产实践和教学实验等领域。它是有 AT89C51 单片机、DAC0832。通过按键来实现放大的产生。1.2 设计思路本系统的主控制模块是由单片机最小系统,两个独立按键构成的,每一个按键对应一种调整模式。按下按键后,会执行相应的按键功能,松开后停止。具体实现过程:系统上电后先对 DAC0832 和 LCD1602 液晶初始化,再对按键进行扫描。当按键有按下时,系统的数字输入量发生改变,从而改变系统的增益,使得输出电压发生相应的变化。系统的放大倍数和输出电压通过液晶实时显示。第 2 章 方案设计2.1 核心模块的方案论证与比较2.1.1 控制模块方案一:4*4 矩阵键盘控制此方案可以直接输入所需要的波形放大倍数,方便快捷,但是程序操作复杂,故不采纳这种方案。方案二:独立按键控制此方案利...
