空调膨胀阀工作原理

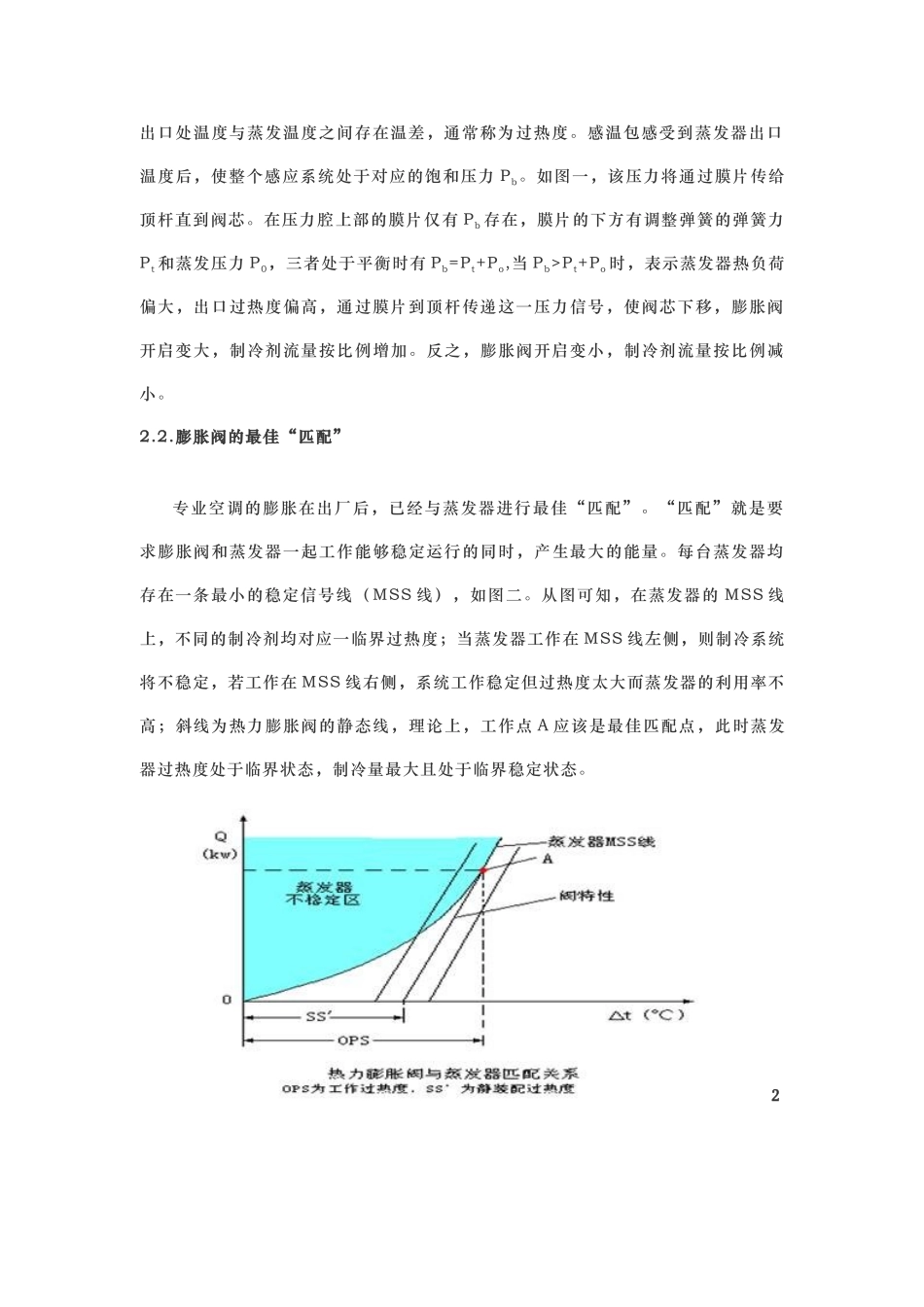

膨胀阀工作原理及正确维护内容提要：膨胀阀工作状况的好坏，直接决定专业空调运行状况的好坏。本文介绍了膨胀阀的工作原理，并对膨胀阀的运行进行了具体分析，从增大制冷量、节约能源的角度，提出要对膨胀阀进行定期检查和调整。膨胀阀的合理维护叶明哲摘 要 膨胀阀工作状况的好坏，直接决定专业空调运行状况的好坏。本文介绍了膨胀阀的工作原理，并对膨胀阀的运行进行了具体分析，从增大制冷量、节约能源的角度，提出要对膨胀阀进行定期检查和调整。关键词 膨胀阀MSS 线匹配 过热度1．概述热力膨胀阀是组成制冷装置的重要部件，是制冷系统中四个基本设备之一。它实现冷凝压力至蒸发压力的节流，同时控制制冷剂的流量；它的体积虽小，但作用巨大，它的工作好坏，直接决定整个系统的工作质量。但是在实际中，膨胀阀的运行情况往往被忽视，使膨胀阀成为空调运行与维护中的一个死角。而定期检查和调整膨胀阀，对空调的运行寿命，节约能源，降低运行成本，却有着重要的意义。2．膨胀阀的工作过程分析2．1．膨胀阀工作原理：热力膨胀阀是控制蒸发器出口气态制冷剂的过热度来控制进入蒸发器的制冷剂流量。根据平衡方式不同，膨胀阀分为外平衡式和内平衡式。在专用空调空调中，由于蒸发器有分路并采纳莲蓬头分液器，压降比较大，造成蒸发器进出口温度各不相同。在这种情况下，使用内平衡式膨胀阀会因蒸发器出口温度过低而造成热力膨胀阀过度关闭，以至膨胀阀丧失对蒸发器的供液调节功能。所以专用空调均采纳外平衡式膨胀阀，目前所使用的风冷式专用空调，如HIROSS、STULZ、ISOVEL、AIREDELE 和法亚均采纳这种结构。采纳外平衡式可以避开膨胀阀过度关闭的情况，保证有压降的蒸发器也得到正常的供液。膨胀阀的结构如图一所示：热力膨胀阀由感应机构、执行机构、调整机构和阀体组成。感应机构中充注氟利昂工质，感温包设置在蒸发器出口处。由于过热度的影响，其出口处温度与蒸发温度之间存在温差，通常称为过热度。感温包感受到蒸发器出口温度后，使整个感应系统处于对应的饱和压力 Pb。如图一，该压力将通过膜片传给顶杆直到阀芯。在压力腔上部的膜片仅有 Pb 存在，膜片的下方有调整弹簧的弹簧力Pt 和蒸发压力 P0，三者处于平衡时有 Pb=Pt+Po,当 Pb>Pt+Po 时，表示蒸发器热负荷偏大，出口过热度偏高，通过膜片到顶杆传递这一压力信号，使阀芯下移，膨胀阀开启变大，制冷剂流量按比例增加。反之，膨胀阀开启变小，制冷剂流量按比例减小。2.2.膨...
