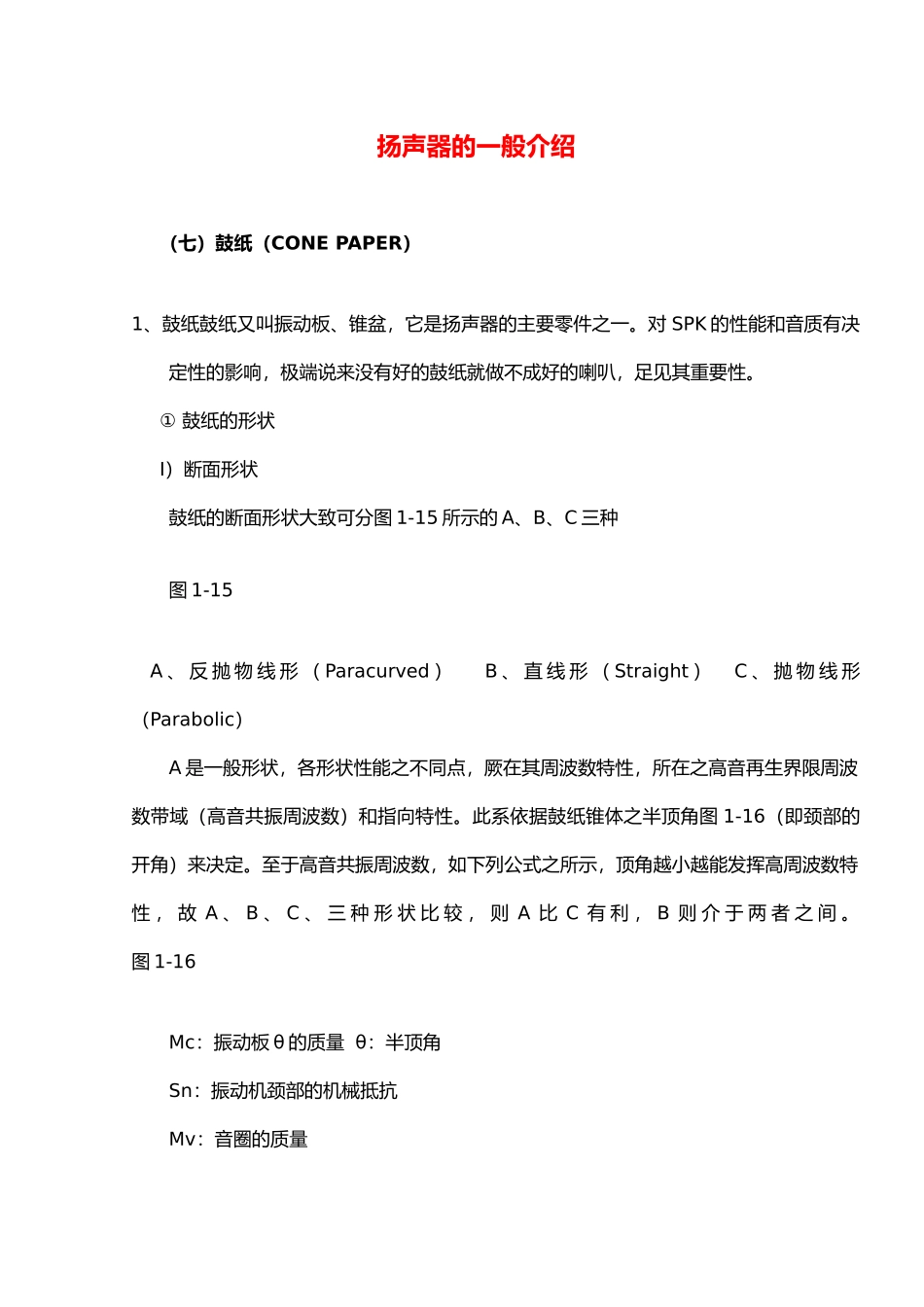

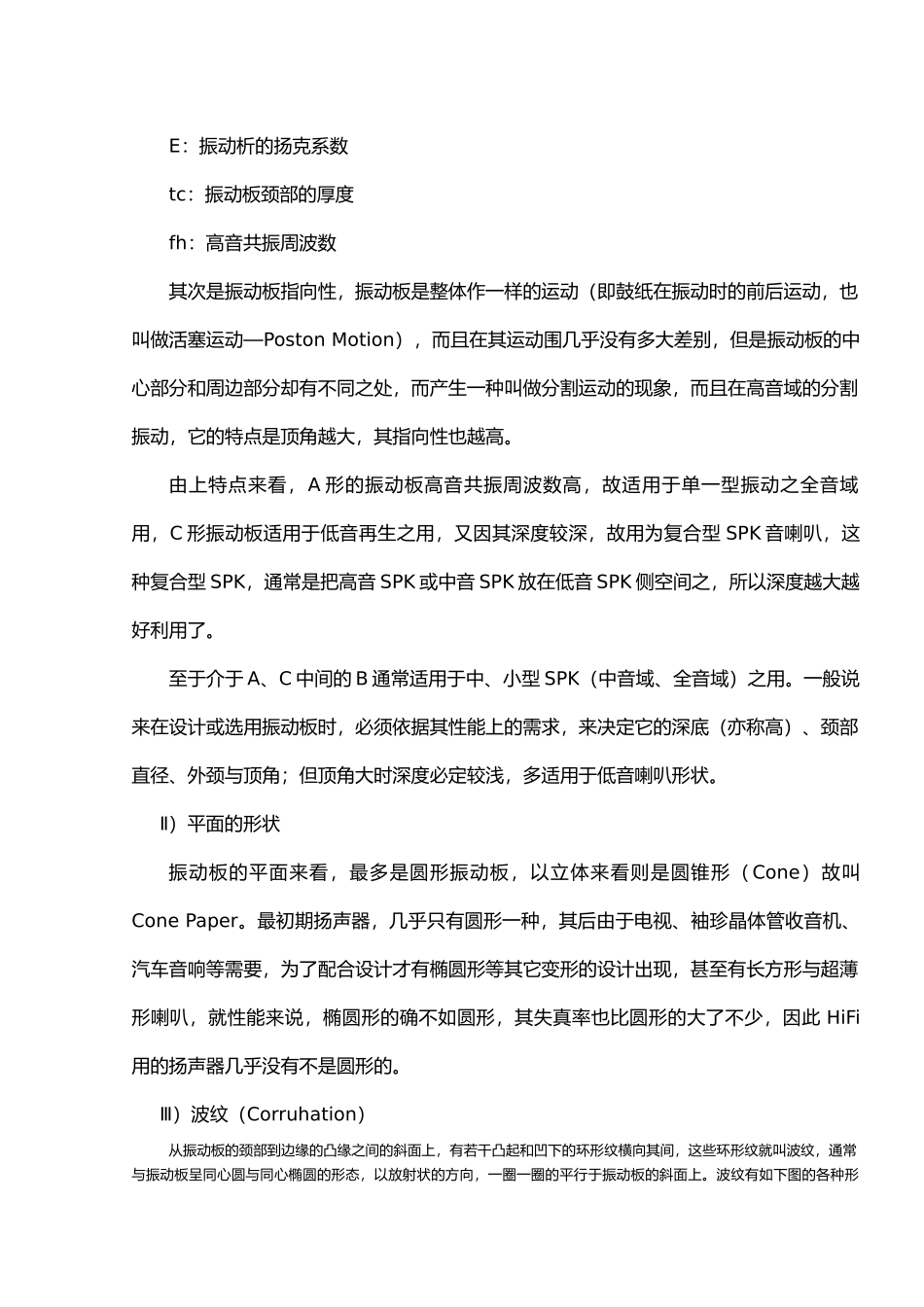

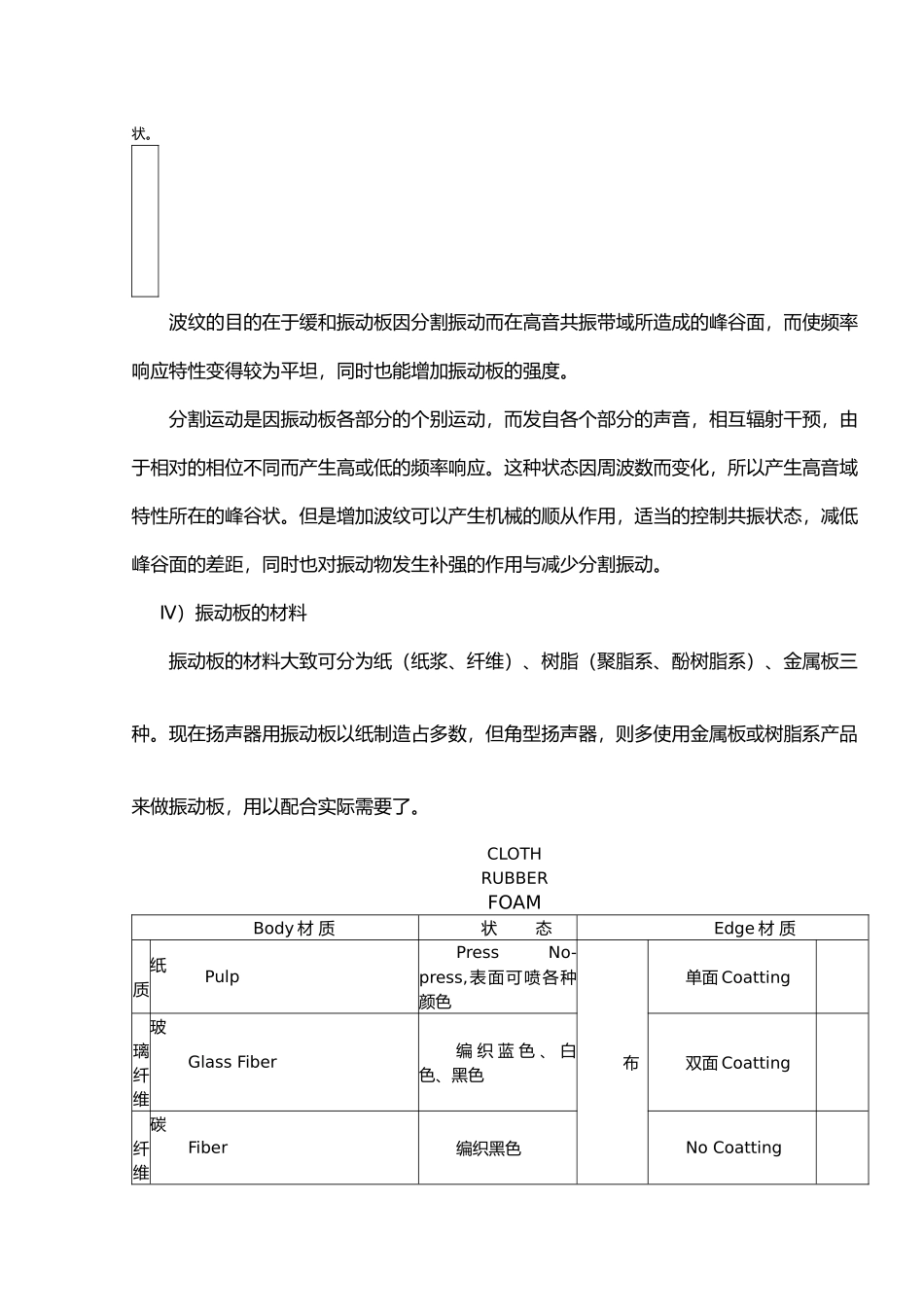

扬声器的一般介绍(七)鼓纸(CONE PAPER)1、鼓纸鼓纸又叫振动板、锥盆,它是扬声器的主要零件之一。对 SPK 的性能和音质有决定性的影响,极端说来没有好的鼓纸就做不成好的喇叭,足见其重要性。① 鼓纸的形状Ⅰ)断面形状鼓纸的断面形状大致可分图 1-15 所示的 A、B、C 三种图 1-15A 、 反 抛 物 线 形 ( Paracurved ) B 、 直 线 形 ( Straight ) C 、 抛 物 线 形(Parabolic)A 是一般形状,各形状性能之不同点,厥在其周波数特性,所在之高音再生界限周波数带域(高音共振周波数)和指向特性。此系依据鼓纸锥体之半顶角图 1-16(即颈部的开角)来决定。至于高音共振周波数,如下列公式之所示,顶角越小越能发挥高周波数特性 , 故 A 、 B 、 C 、 三 种 形 状 比 较 , 则 A 比 C 有 利 , B 则 介 于 两 者 之 间 。 图 1-16Mc:振动板 θ 的质量 θ:半顶角Sn:振动机颈部的机械抵抗Mv:音圈的质量 E:振动析的扬克系数 tc:振动板颈部的厚度fh:高音共振周波数其次是振动板指向性,振动板是整体作一样的运动(即鼓纸在振动时的前后运动,也叫做活塞运动—Poston Motion),而且在其运动围几乎没有多大差别,但是振动板的中心部分和周边部分却有不同之处,而产生一种叫做分割运动的现象,而且在高音域的分割振动,它的特点是顶角越大,其指向性也越高。由上特点来看,A 形的振动板高音共振周波数高,故适用于单一型振动之全音域用,C 形振动板适用于低音再生之用,又因其深度较深,故用为复合型 SPK 音喇叭,这种复合型 SPK,通常是把高音 SPK 或中音 SPK 放在低音 SPK 侧空间之,所以深度越大越好利用了。至于介于 A、C 中间的 B 通常适用于中、小型 SPK(中音域、全音域)之用。一般说来在设计或选用振动板时,必须依据其性能上的需求,来决定它的深底(亦称高)、颈部直径、外颈与顶角;但顶角大时深度必定较浅,多适用于低音喇叭形状。Ⅱ)平面的形状振动板的平面来看,最多是圆形振动板,以立体来看则是圆锥形(Cone)故叫Cone Paper。最初期扬声器,几乎只有圆形一种,其后由于电视、袖珍晶体管收音机、汽车音响等需要,为了配合设计才有椭圆形等其它变形的设计出现,甚至有长方形与超薄形喇叭,就性能来说,椭圆形的确不如圆形,其失真率也比圆形的大了不少,因此 HiFi用的扬声器几乎没有不是圆形的。Ⅲ)波纹(Corruhation)从振...
