箱梁箱预制台座计算书

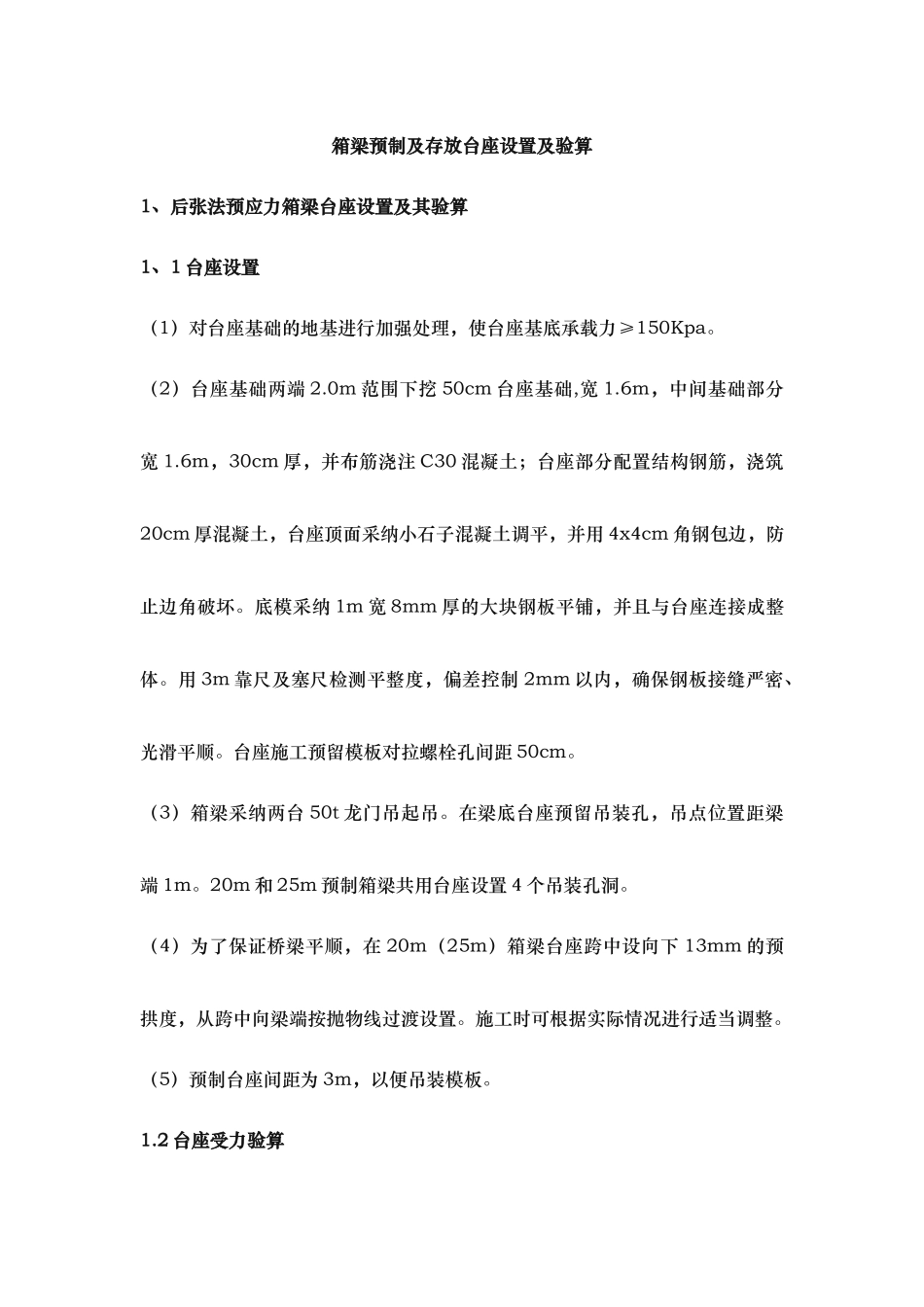

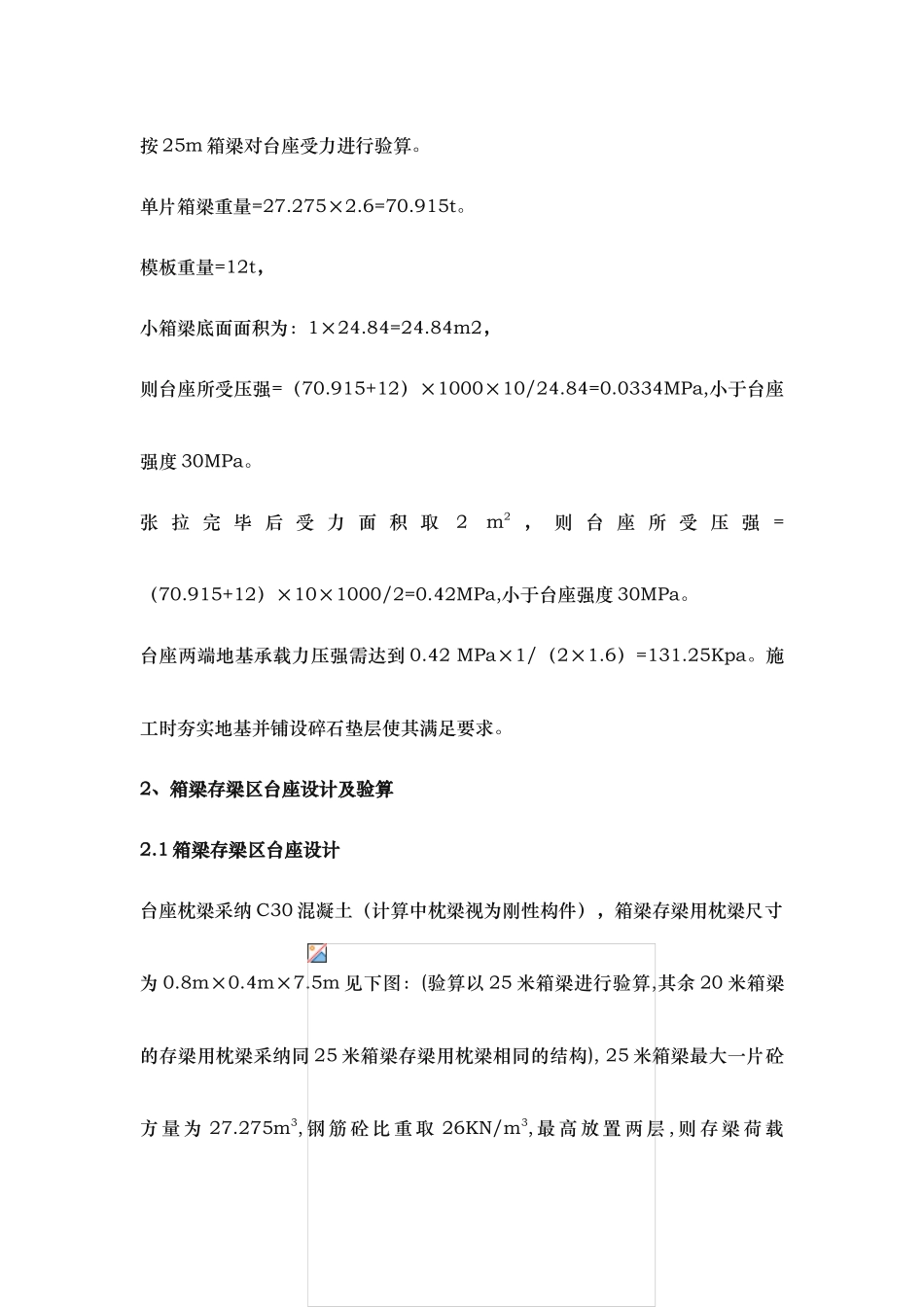

箱梁预制及存放台座设置及验算1、后张法预应力箱梁台座设置及其验算1、1 台座设置（1）对台座基础的地基进行加强处理，使台座基底承载力≥150Kpa。（2）台座基础两端 2.0m 范围下挖 50cm 台座基础,宽 1.6m，中间基础部分宽 1.6m，30cm 厚，并布筋浇注 C30 混凝土；台座部分配置结构钢筋，浇筑20cm 厚混凝土，台座顶面采纳小石子混凝土调平，并用 4x4cm 角钢包边，防止边角破坏。底模采纳 1m 宽 8mm 厚的大块钢板平铺，并且与台座连接成整体。用 3m 靠尺及塞尺检测平整度，偏差控制 2mm 以内，确保钢板接缝严密、光滑平顺。台座施工预留模板对拉螺栓孔间距 50cm。（3）箱梁采纳两台 50t 龙门吊起吊。在梁底台座预留吊装孔，吊点位置距梁端 1m。20m 和 25m 预制箱梁共用台座设置 4 个吊装孔洞。（4）为了保证桥梁平顺，在 20m（25m）箱梁台座跨中设向下 13mm 的预拱度，从跨中向梁端按抛物线过渡设置。施工时可根据实际情况进行适当调整。（5）预制台座间距为 3m，以便吊装模板。1.2 台座受力验算按 25m 箱梁对台座受力进行验算。单片箱梁重量=27.275×2.6=70.915t。模板重量=12t，小箱梁底面面积为：1×24.84=24.84m2，则台座所受压强=（70.915+12）×1000×10/24.84=0.0334MPa,小于台座强度 30MPa。张 拉 完 毕 后 受 力 面 积 取2 m2 ， 则 台 座 所 受 压 强 =（70.915+12）×10×1000/2=0.42MPa,小于台座强度 30MPa。台座两端地基承载力压强需达到 0.42 MPa×1/（2×1.6）=131.25Kpa。施工时夯实地基并铺设碎石垫层使其满足要求。2、箱梁存梁区台座设计及验算2.1 箱梁存梁区台座设计台座枕梁采纳 C30 混凝土（计算中枕梁视为刚性构件），箱梁存梁用枕梁尺寸为 0.8m×0.4m×7.5m 见下图：(验算以 25 米箱梁进行验算,其余 20 米箱梁的存梁用枕梁采纳同 25 米箱梁存梁用枕梁相同的结构), 25 米箱梁最大一片砼方 量 为 27.275m3, 钢 筋 砼 比 重 取 26KN/m3, 最 高 放 置 两 层 , 则 存 梁 荷 载F=27.275×26×2/2=709.15KN。2.2 地基承载力计算地基承载力为：fa=(P1+P2)/A=（1418.3+（0.4×0.8×7.5+0.3×0.4×2）×26）/(0.8×7.5)=247.82KPa其中：P1——25 米箱梁重量；P2——枕梁自重；A——枕梁底面积；处理地基，承载力达到 300Kpa 以后进行枕梁砼的浇筑。2.3 枕梁强度验算（1）计算枕梁截面特性① 枕梁截面惯性矩如图建立坐标系 xoy...
