系统设备清单及其预算

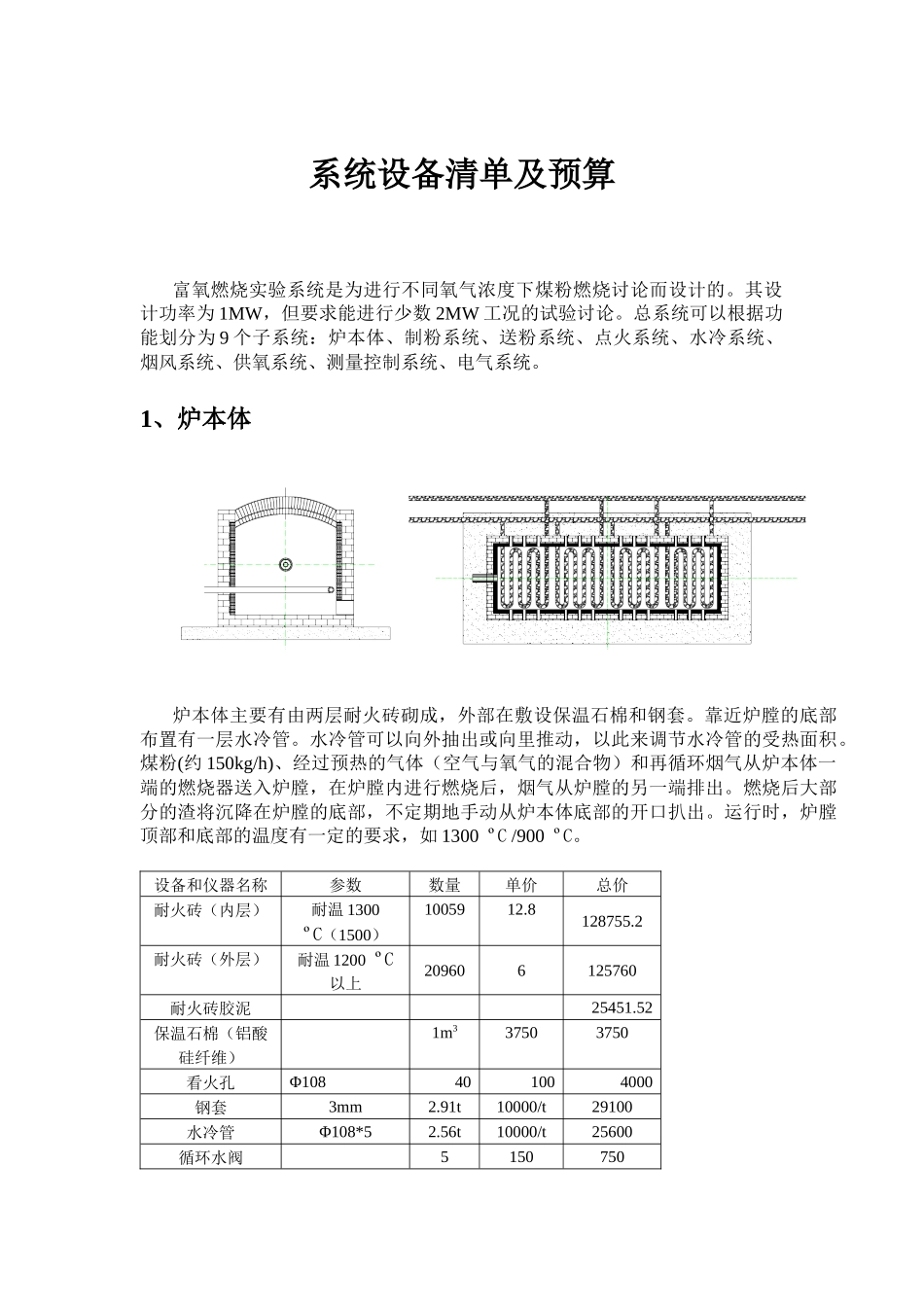

系统设备清单及预算富氧燃烧实验系统是为进行不同氧气浓度下煤粉燃烧讨论而设计的。其设计功率为 1MW，但要求能进行少数 2MW 工况的试验讨论。总系统可以根据功能划分为 9 个子系统：炉本体、制粉系统、送粉系统、点火系统、水冷系统、烟风系统、供氧系统、测量控制系统、电气系统。1、炉本体炉本体主要有由两层耐火砖砌成，外部在敷设保温石棉和钢套。靠近炉膛的底部布置有一层水冷管。水冷管可以向外抽出或向里推动，以此来调节水冷管的受热面积。煤粉(约 150kg/h)、经过预热的气体（空气与氧气的混合物）和再循环烟气从炉本体一端的燃烧器送入炉膛，在炉膛内进行燃烧后，烟气从炉膛的另一端排出。燃烧后大部分的渣将沉降在炉膛的底部，不定期地手动从炉本体底部的开口扒出。运行时，炉膛顶部和底部的温度有一定的要求，如 1300 ºC /900 ºC。设备和仪器名称参数数量单价总价耐火砖（内层）耐温 1300 ºC（1500）1005912.8128755.2耐火砖（外层）耐温 1200 ºC以上209606125760耐火砖胶泥25451.52保温石棉（铝酸硅纤维）1m337503750看火孔Φ108401004000钢套3mm2.91t10000/t29100水冷管Φ108*52.56t10000/t25600循环水阀5150750除渣用具13000300034.62 万2、制粉系统使用实验室现有的制粉系统。原煤在磨煤机中达到一定的细度以后送入细粉分离器进行分离，然后由煤粉仓储存。乏气经除尘器过滤后排空。设备和仪器名称参数数量单价总价高温气体发生器15000050000原煤仓15000050000磨煤机1600000600000磨煤机润滑油系统1100000100000旋风分离器1150000150000细粉分离器1150000150000煤粉仓15000050000除尘器1200000200000噪音消除设备115000015000015000003、送粉系统送粉系统的作用是将煤粉从煤粉仓输送到风粉混合器与一次风进行混合后送入燃烧器进行燃烧。煤粉通过约 50 米长的蛟龙输送到燃烧器附近容量约 400公斤的小粉仓，由给粉机输送到风粉混合器与一次风进行混合，并与再循环烟气和二次风一起进入燃烧器，送入炉膛进行燃烧。设备和仪器名称参数数量单价总价螺旋蛟龙200Kg/h*50m1110000110000粉位计11000010000粉仓容量 400Kg，倾角 60°1.031000010300给粉机200Kg/h118001800风粉混合器200Kg/h198009800燃烧器1MW14000040000管道包括从粉仓到混合器和从混合器到燃烧器前约 10m1619004、点火系统点火系统用于在系统启动时使用轻油暖炉并点火，使煤粉进入炉膛后能顺利进行燃烧。其主要设备包括油枪、给油泵、吸油泵、点火...
