紫金山东站防护方案

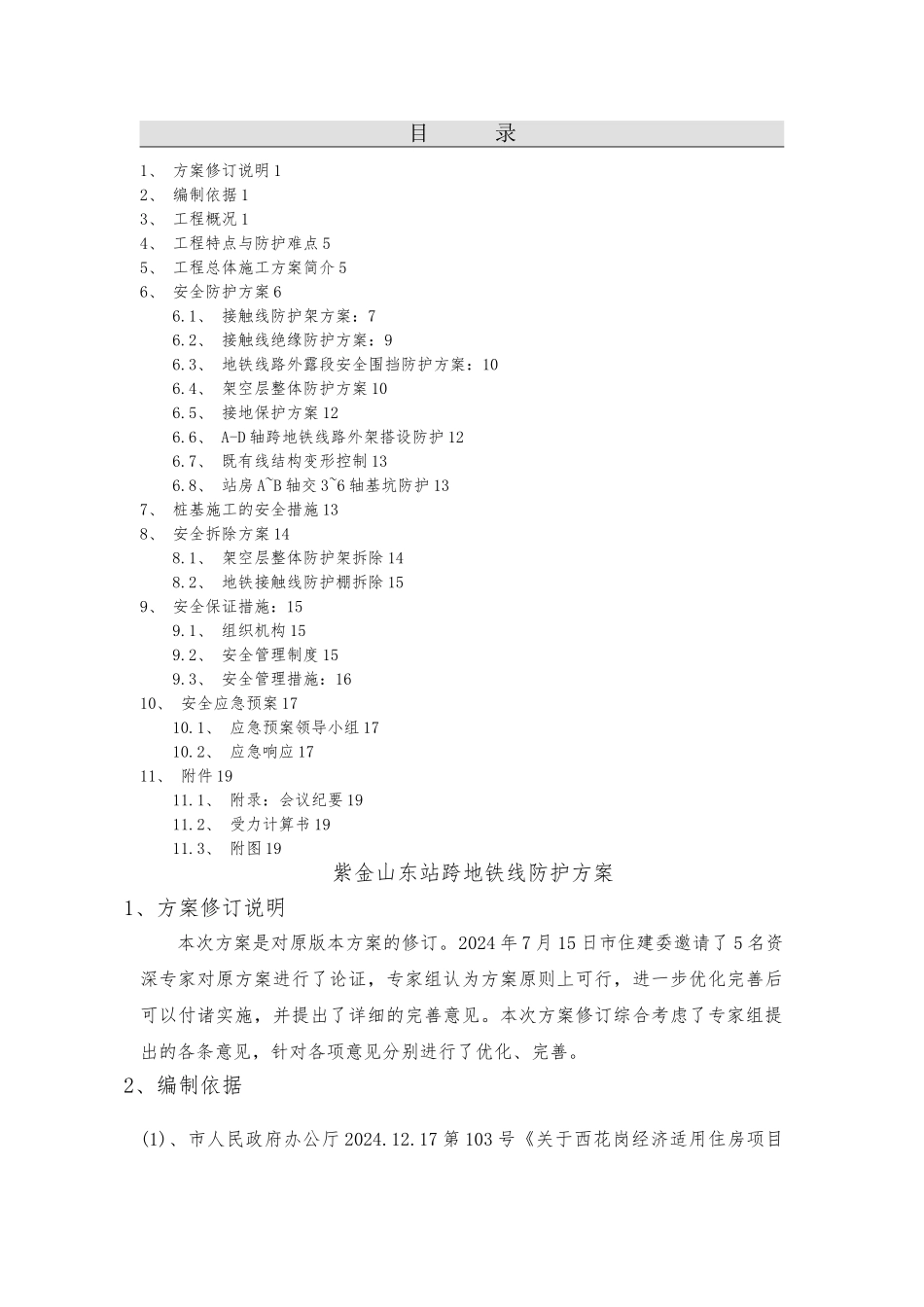

目 录1、 方案修订说明 12、 编制依据 13、 工程概况 14、 工程特点与防护难点 55、 工程总体施工方案简介 56、 安全防护方案 66.1、 接触线防护架方案：76.2、 接触线绝缘防护方案：96.3、 地铁线路外露段安全围挡防护方案：106.4、 架空层整体防护方案 106.5、 接地保护方案 126.6、 A-D 轴跨地铁线路外架搭设防护 126.7、 既有线结构变形控制 136.8、 站房 A~B 轴交 3~6 轴基坑防护 137、 桩基施工的安全措施 138、 安全拆除方案 148.1、 架空层整体防护架拆除 148.2、 地铁接触线防护棚拆除 159、 安全保证措施：159.1、 组织机构 159.2、 安全管理制度 159.3、 安全管理措施：1610、 安全应急预案 1710.1、 应急预案领导小组 1710.2、 应急响应 1711、 附件 1911.1、 附录：会议纪要 1911.2、 受力计算书 1911.3、 附图 19紫金山东站跨地铁线防护方案1、方案修订说明本次方案是对原版本方案的修订。2024 年 7 月 15 日市住建委邀请了 5 名资深专家对原方案进行了论证，专家组认为方案原则上可行，进一步优化完善后可以付诸实施，并提出了详细的完善意见。本次方案修订综合考虑了专家组提出的各条意见，针对各项意见分别进行了优化、完善。2、编制依据(1)、市人民政府办公厅 2024.12.17 第 103 号《关于西花岗经济适用住房项目立项建设等有关问题的会议纪要》第五部分：“关于京沪高铁紫金山城际站站房方案问题”的相关容。（见附件 9.1）(2)、中国第四勘察集团设计的紫金山东站站房初步设计图纸。(3)、紫金山东站施工现场相关地形、地貌等现场实际情况。(4)、现有地铁线路的具体位置、尺寸等情况。(5)、国家现行的相关规、地铁建设相关规、技术标准。(6)、2024 年市住建委组织的京沪高铁南站至仙西国铁联络线紫金山站跨地铁二号线设站施工与防护方案专家论证会上形成的专家意见。3、工程概况2.1、建筑概况：本工程位于江省市紫金山站南 1.8㎞的曲线处，其西侧紧靠白水河、既有宁芜线，东侧紧邻地铁 2 号线，北侧为地铁紫金山站。车站中心里程为LIXDK16+040.262，为线侧上式车站。2.1.1、站房共二层，分为地下架空层和一层（在地下设有设备机房，一层设有夹层）。车站总建筑面积为：2291㎡，站房建筑面积为：1795㎡，并入生产生活房屋面积：496㎡，建筑主体高度为 18.90 m，总长 60.20 m，总宽34.2m。一层地面±0.000 m 相当于绝对标高为 27.355 m（黄海...
